Descriere

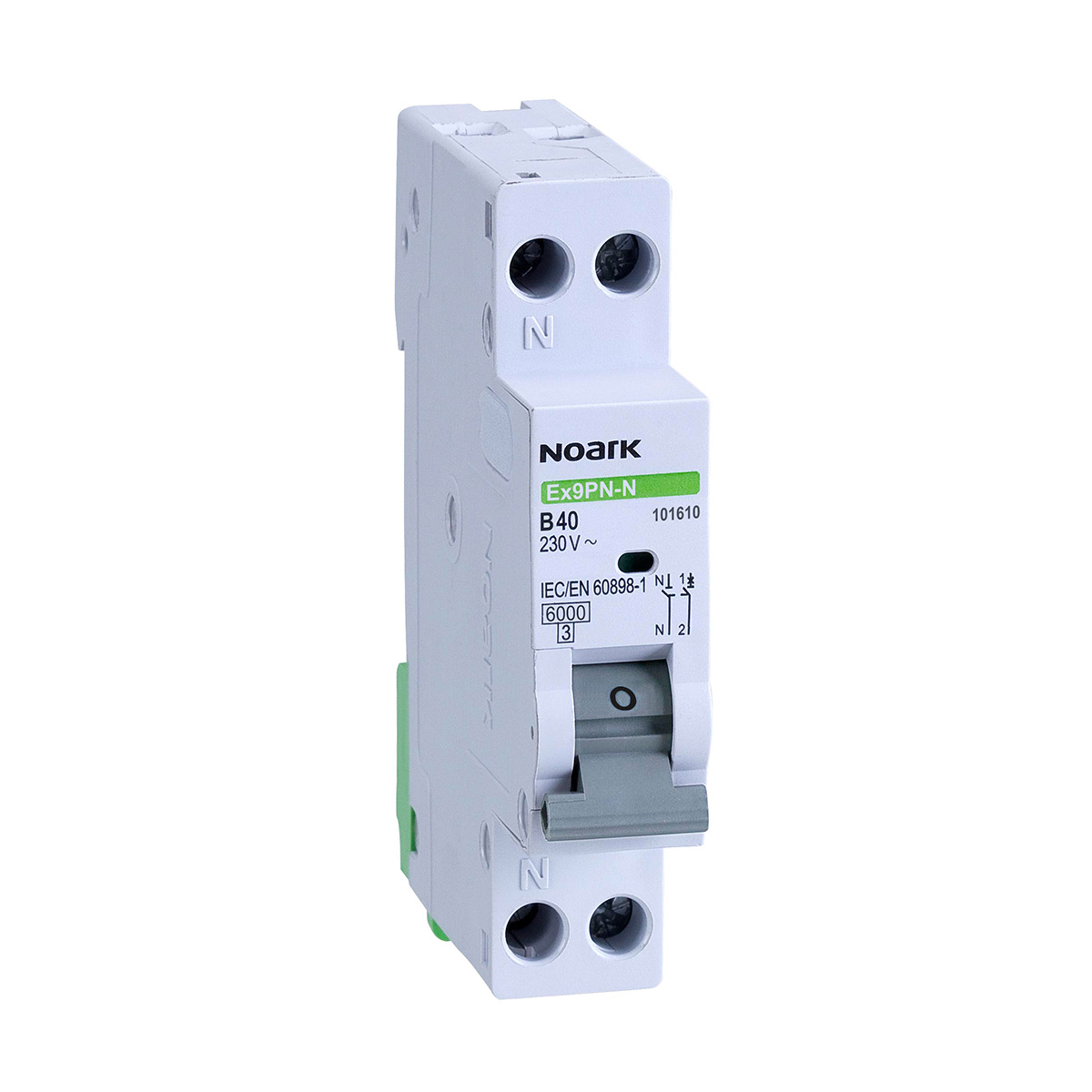

Acest intreruptor automat modular este destinat protectiei la suprasarcina si scurtcircuit a circuitelor electrice monofazate. Constructia 1PN include doi poli in total, dintre care un pol este protejat, iar conductorul de nul este comutat simultan. Ocupa un singur modul, contribuind la utilizarea eficienta a spatiului disponibil in tablourile electrice.

Aparatul are curent nominal de 10 A, caracteristica de declansare B si tensiune nominala de 230 V AC. Capacitatea nominala de rupere la scurtcircuit Icn conform EN 60898 este de 4.5 kA la 230 V si 400 V. Functioneaza la frecventa de 50/60 Hz, se incadreaza in clasa 3 de limitare a energiei, are categoria de supratensiune III, grad de poluare 2 si pierdere de putere de 3 W.

Latimea este de un modul, iar adancimea de montaj este de 74 mm, fiind potrivit pentru integrarea in tablouri electrice modulare. Produsul permite adaugarea de echipamente auxiliare compatibile, precum contacte auxiliare sau de semnalizare si bobine de declansare, pentru extinderea functiilor de monitorizare si comanda ale instalatiei.

Gradul de protectie IP20 indica utilizarea in interiorul unui tablou sau a unei carcase adecvate, care asigura protectia impotriva atingerii partilor active. Alegerea caracteristicii B trebuie corelata cu tipul consumatorilor si cu proiectul electric. Montajul, dimensionarea conductoarelor si verificarea protectiei la scurtcircuit trebuie realizate de personal calificat, cu alimentarea oprita si respectarea normelor aplicabile.

Intrebari frecvente

Pentru ce este utilizat un intreruptor automat 1PN de 10 A cu curba B?

Este utilizat pentru protectia circuitelor monofazate impotriva suprasarcinilor si scurtcircuitelor, in aplicatii unde proiectul electric prevede un curent nominal de 10 A si caracteristica de declansare B.

Ce inseamna configuratia 1PN?

Configuratia are doi poli in total: un pol protejat la supracurent si un pol de nul care se comuta simultan la actionarea aparatului.

Cate module ocupa in tabloul electric?

Aparatul are latimea de un modul, ceea ce ajuta la economisirea spatiului in tablourile modulare.

Care este capacitatea de rupere la scurtcircuit?

Capacitatea nominala de rupere la scurtcircuit Icn este de 4.5 kA, conform EN 60898, la 230 V si 400 V.

Poate fi echipat cu accesorii auxiliare?

Da, permite adaugarea de echipamente auxiliare compatibile pentru functii suplimentare de semnalizare, monitorizare sau declansare.
