Descriere

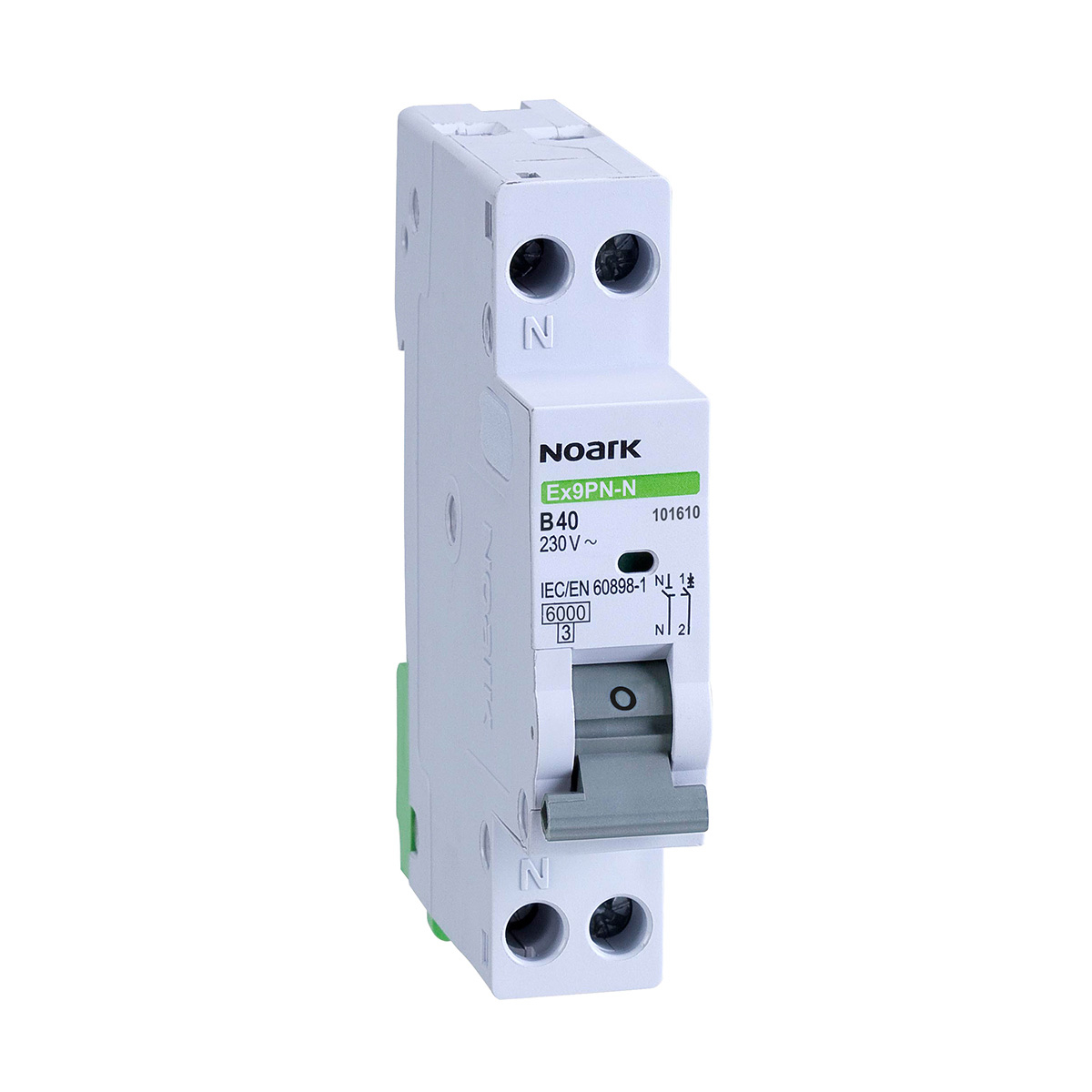

Acest intreruptor automat miniatural este destinat protectiei la suprasarcina si scurtcircuit a circuitelor electrice monofazate. Constructia 1P+N combina intr-un singur modul un pol protejat si polul de nul, cu deconectare simultana a conductorului de nul. Este o solutie compacta pentru tablouri electrice rezidentiale, comerciale sau pentru circuite auxiliare unde este necesara protectie modulara de 20A cu caracteristica B.

Aparatul are curent nominal de 20A, tensiune nominala de 230 V AC si functioneaza la frecventa de 50/60 Hz. Caracteristica de declansare este B, iar capacitatea nominala de rupere la scurtcircuit Icn, conform EN 60898, este de 4.5 kA la 230 V si 4.5 kA la 400 V. Dispune de 2 poli in total, dintre care 1 pol protejat, clasa de limitare a energiei 3, categorie de supratensiune III si grad de poluare 2. Pierderea maxima de putere declarata este de 3.5 W.

Cu o latime de un modul si adancime de montaj de 74 mm, intreruptorul ajuta la organizarea eficienta a spatiului din tabloul electric. Poate fi echipat cu accesorii compatibile pentru semnalizare, contacte auxiliare si functii de declansare, in functie de configuratia instalatiei. Pentru alegerea corecta a accesoriilor si realizarea conexiunilor trebuie respectate instructiunile tehnice aplicabile ansamblului utilizat.

Gradul de protectie este IP20, astfel ca aparatul trebuie instalat intr-un tablou sau intr-o carcasa adecvata, care asigura protectia necesara impotriva atingerii accidentale si a influentelor din mediu. Dimensionarea protectiei trebuie realizata in functie de sectiunea conductorilor, sarcina circuitului si conditiile reale de exploatare. Montajul, conectarea si verificarea instalatiei se vor efectua numai cu alimentarea oprita, de catre personal calificat.

Intrebari frecvente

Pentru ce tip de circuit este recomandat acest intreruptor automat?

Este destinat protectiei circuitelor monofazate de 230 V AC, impotriva suprasarcinii si scurtcircuitului, atunci cand proiectul electric necesita un curent nominal de 20A si caracteristica de declansare B.

Ce inseamna configuratia 1P+N?

Configuratia 1P+N are doi poli in total: un pol protejat pentru faza si un pol de nul. Nulul este deconectat simultan cu faza la actionarea aparatului.

Cat spatiu ocupa in tabloul electric?

Aparatul ocupa latimea unui singur modul si are adancimea de montaj de 74 mm.

Care este capacitatea de rupere la scurtcircuit?

Capacitatea nominala de rupere Icn este de 4.5 kA, conform EN 60898, la tensiunea de 230 V.

Poate fi instalat fara carcasa sau tablou?

Nu este recomandat. Gradul de protectie IP20 impune instalarea intr-un tablou sau intr-o carcasa adecvata, iar montajul trebuie realizat de personal calificat.
