Descriere

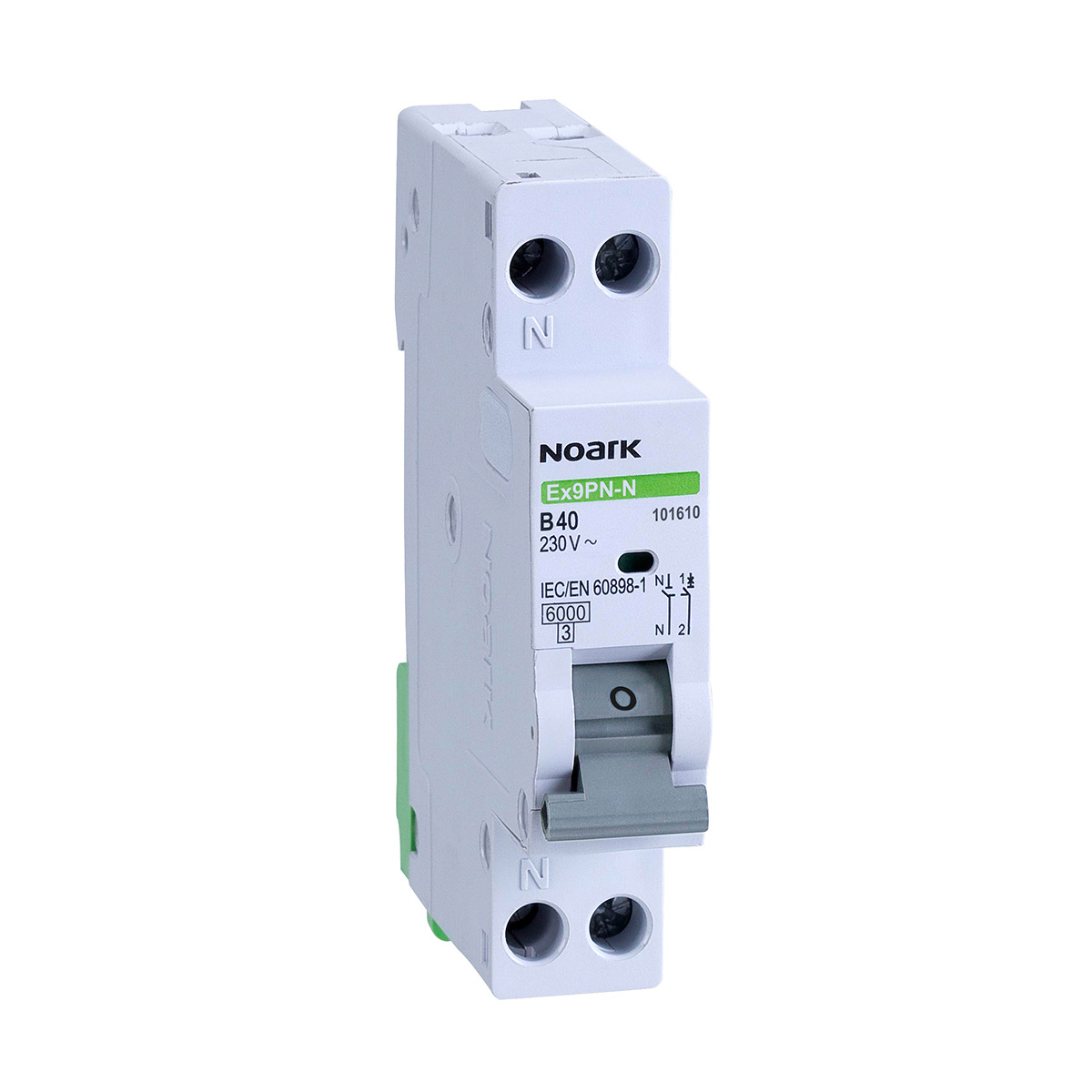

Acest intreruptor automat miniatural 1P+N este destinat protectiei circuitelor electrice de joasa tensiune impotriva suprasarcinilor si scurtcircuitelor. Caracteristica de declansare B il recomanda pentru circuite uzuale cu sarcini fara curenti mari de pornire, in tablouri electrice rezidentiale, comerciale sau in aplicatii de instalatii interioare. Constructia compacta ocupa un singur modul, contribuind la utilizarea eficienta a spatiului din tablou fata de solutiile 1P+N conventionale mai late.

Aparatul are curent nominal de 32 A, tensiune nominala de 230 V AC si frecventa de lucru de 50-60 Hz. Dispune de 2 poli in total, dintre care un pol protejat, iar conductorul de nul este comutat simultan. Capacitatea nominala de rupere la scurtcircuit Icn conform EN 60898 este de 4.5 kA la 230 V si 4.5 kA la 400 V. Produsul este incadrat in clasa 3 de limitare a curentului, categoria de supratensiune 3 si gradul de poluare 2. Adancimea de montaj este de 74 mm, gradul de protectie este IP20, iar pierderea de putere declarata este de 5.5 W.

Formatul de un modul permite integrarea ordonata in tablouri modulare, cu respectarea spatiului necesar de montaj si a configuratiei electrice a instalatiei. Poate fi echipat cu accesorii suplimentare compatibile, inclusiv contacte auxiliare sau de semnalizare si unitati de declansare, pentru adaptarea functiilor de monitorizare si comanda la cerintele tabloului. Conectarea si alegerea sectiunii conductoarelor trebuie realizate conform proiectului electric si instructiunilor tehnice aplicabile.

Montajul, punerea in functiune si verificarea protectiei trebuie efectuate de personal calificat, cu alimentarea intrerupta. Gradul IP20 indica necesitatea instalarii intr-o carcasa sau tablou care asigura protectia adecvata impotriva atingerii partilor active si fata de conditiile de mediu. Curentul nominal de 32 A trebuie ales in corelatie cu sectiunea cablului, sarcina circuitului si conditiile reale de instalare; intreruptorul automat nu inlocuieste protectia diferentiala atunci cand aceasta este necesara.

Intrebari frecvente

Pentru ce tip de circuite este potrivit un intreruptor automat cu curba B de 32 A?

Este destinat protectiei circuitelor de 230 V AC cu un curent nominal de pana la 32 A, in special pentru consumatori uzuali fara varfuri mari de curent la pornire. Alegerea corecta se face in functie de cablu, sarcina si proiectul instalatiei.

Cate module ocupa acest intreruptor automat?

Ocupa un singur modul in tabloul electric, avand o constructie compacta 1P+N.

Ce inseamna configuratia 1P+N?

Aparatul are doi poli in total: un pol protejat pentru faza si un pol de nul comutat simultan. Astfel, la actionare se intrerupe atat faza, cat si nulul.

Are protectie diferentiala integrata?

Nu. Este un intreruptor automat pentru protectie la suprasarcina si scurtcircuit. Protectia diferentiala, daca este necesara, se realizeaza separat cu un dispozitiv adecvat.

Care este capacitatea de rupere la scurtcircuit?

Capacitatea nominala de rupere la scurtcircuit este de 4.5 kA, conform EN 60898, la 230 V si la 400 V.
