Descriere

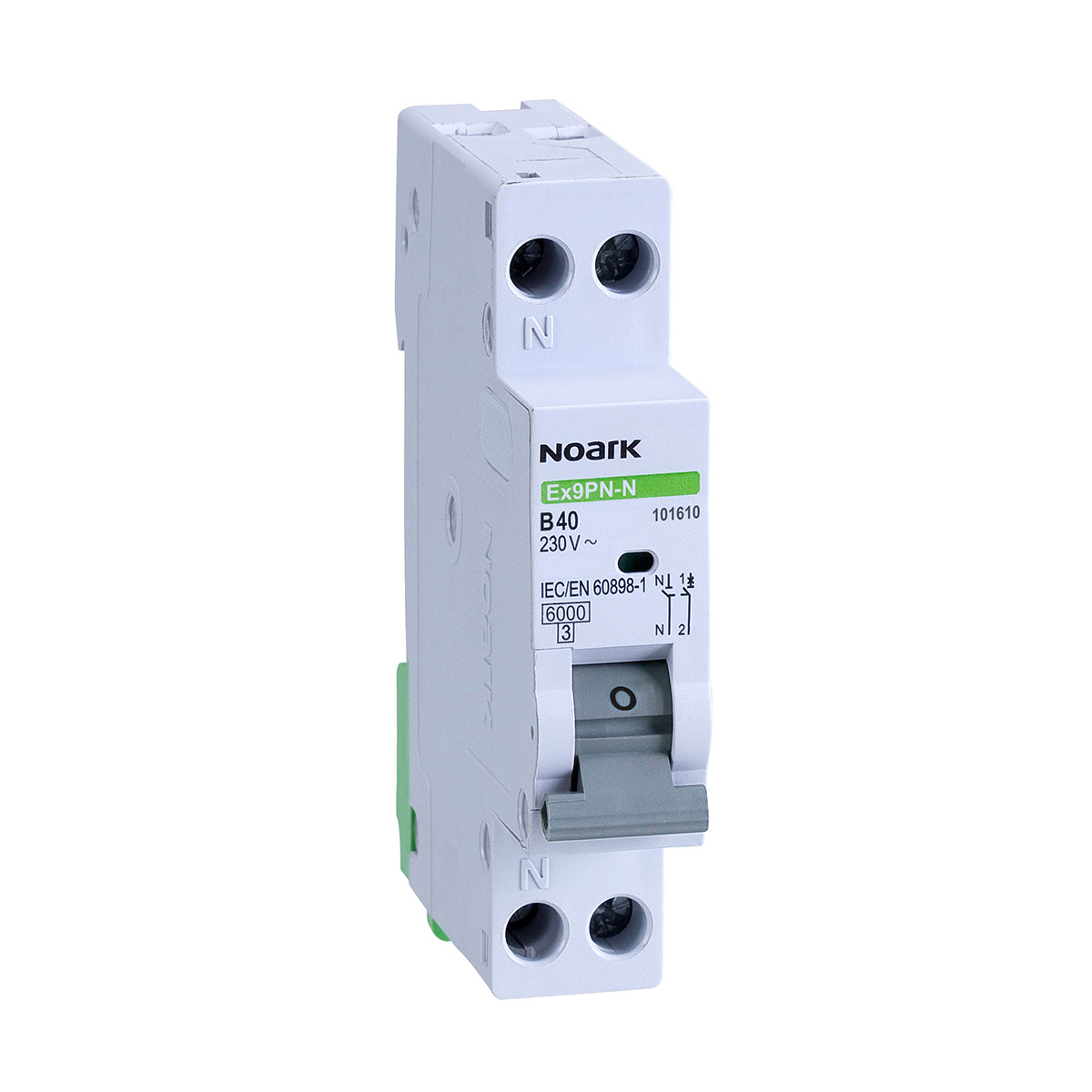

Acest intreruptor automat modular este destinat protectiei circuitelor electrice impotriva suprasarcinilor si scurtcircuitelor. Configuratia 1P+N asigura protectia unui pol si comutarea simultana a conductorului de nul, intr-o carcasa compacta cu latimea de un modul. Este adecvat pentru tablouri de distributie din aplicatii rezidentiale, comerciale si industriale, unde este necesara protectia unui circuit cu curent nominal de 6A.

Aparatul are caracteristica de declansare C, curent nominal 6A si capacitate nominala de rupere la scurtcircuit Icn de 4.5 kA, conform EN 60898-1. Tensiunea nominala este de 230 V AC, iar frecventa de functionare este 50/60 Hz. Dispune de doi poli in total, dintre care un pol protejat, clasa de limitare a curentului 3, categorie de supratensiune 3 si grad de poluare 2. Gradul de protectie al aparatului este IP20, iar adancimea de montaj este de 74 mm.

Montajul se realizeaza in tablouri electrice pe sina DIN de 35 mm, cu respectarea schemei electrice si a sectiunii conductoarelor stabilite prin proiect. Formatul de un modul ajuta la utilizarea eficienta a spatiului din tablou. Aparatul poate fi completat cu accesorii compatibile pentru semnalizare, contacte auxiliare sau declansare, fiind posibila utilizarea a pana la trei module de contacte auxiliare si sau de semnalizare, plus pana la doua module de bobine.

Selectarea curentului nominal si a curbei de declansare trebuie facuta in functie de circuitul protejat, consumatorii conectati, sectiunea cablului si nivelul de scurtcircuit disponibil in instalatie. Instalarea, verificarea conexiunilor si punerea sub tensiune trebuie efectuate numai de personal calificat, cu alimentarea oprita. Gradul IP20 impune montarea intr-un tablou sau intr-o carcasa care asigura protectia adecvata impotriva contactului direct si a conditiilor de mediu necorespunzatoare.

Intrebari frecvente

Pentru ce se utilizeaza un intreruptor automat de 6A cu curba C?

Este utilizat pentru protectia circuitelor electrice impotriva suprasarcinilor si scurtcircuitelor, atunci cand proiectul instalatiei necesita un curent nominal de 6A si caracteristica de declansare C.

Ce inseamna configuratia 1P+N?

Configuratia 1P+N are un pol protejat la supracurent si un pol de nul comutat simultan. Aparatul ocupa un singur modul in tabloul electric.

Care este capacitatea de rupere la scurtcircuit?

Capacitatea nominala de rupere la scurtcircuit Icn este de 4.5 kA, conform EN 60898-1.

Se poate monta in tablouri modulare standard?

Da. Aparatul este proiectat pentru montaj pe sina DIN de 35 mm si are latimea de un modul. Montajul trebuie realizat de personal calificat.

Poate fi echipat cu accesorii?

Da. Se pot utiliza accesorii compatibile pentru contacte auxiliare, semnalizare si bobine de declansare, in limitele de configurare admise pentru aceasta gama.
