Descriere

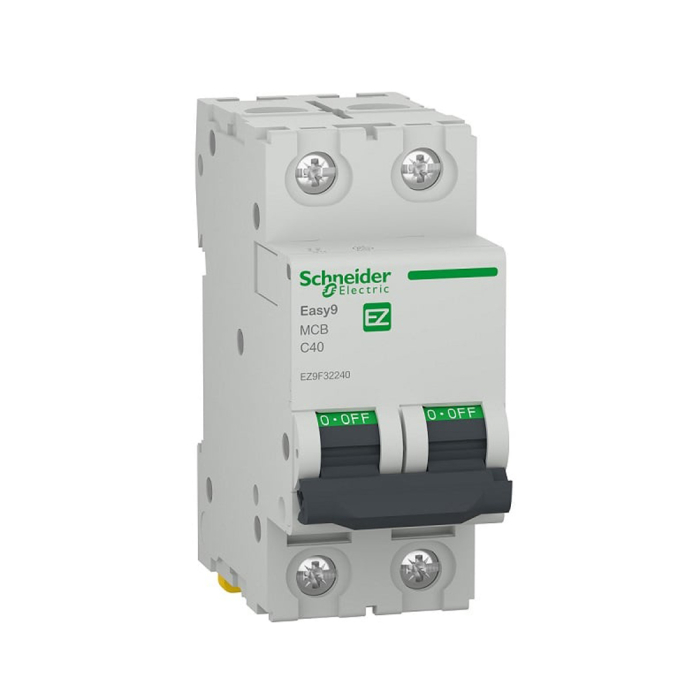

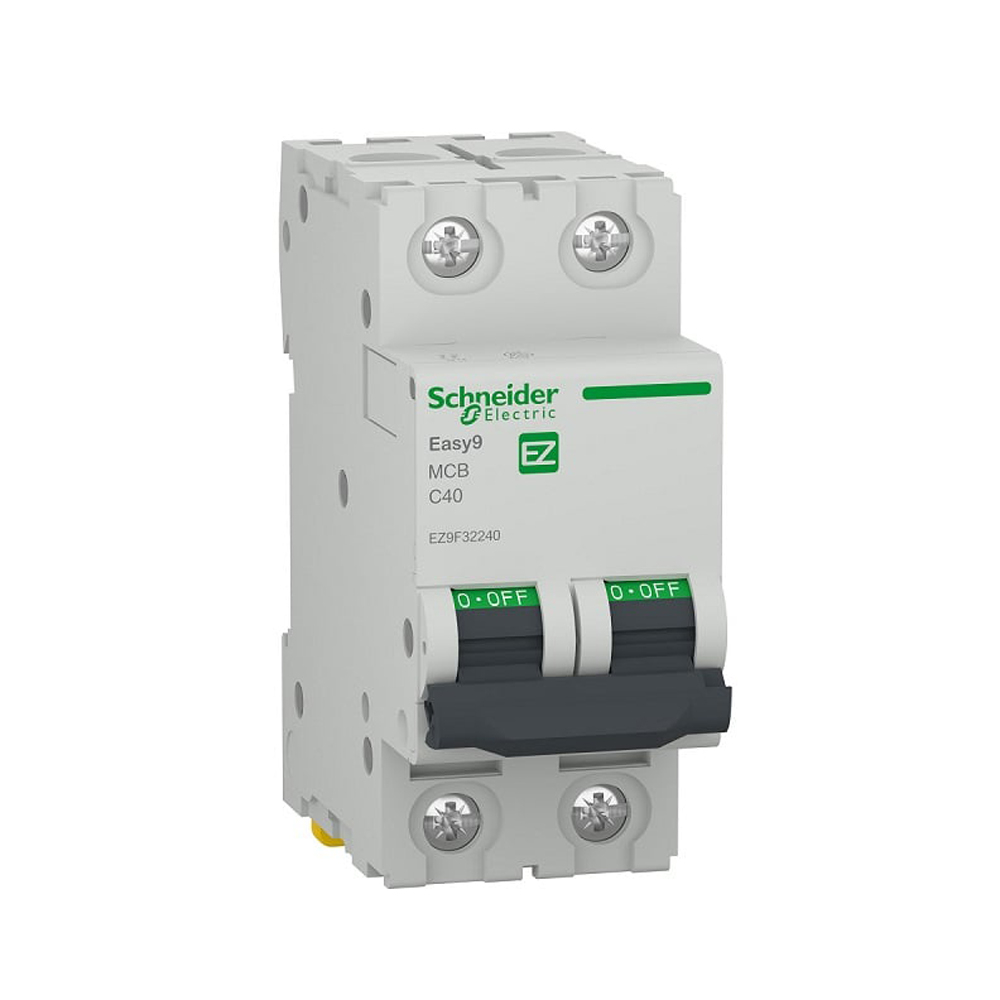

Intreruptorul automat modular din gama Easy9 este destinat protectiei circuitelor electrice de joasa tensiune impotriva suprasarcinilor si a scurtcircuitelor. Are 2 poli protejati si este potrivit pentru tablouri electrice din locuinte, spatii comerciale mici si instalatii unde este necesara separarea simultana a ambilor poli. Dispune de declansare termo-magnetica si de indicator frontal al pozitiei contactelor.

Aparatul are curent nominal de 40 A, curba de declansare C si functioneaza in retele de curent alternativ la 50/60 Hz. Tensiunea nominala de functionare este de 400 V c.a., iar capacitatea nominala de rupere la scurtcircuit este de 4500 A la 230 V si 400 V c.a., conform SR EN 60898-1. Tensiunea nominala de tinere la impuls este de 4 kV, iar declansarea magnetica este stabilita in intervalul 5 pana la 10 x In. Este adecvat pentru izolatie conform standardului SR EN 60898-1.

Montajul se realizeaza prin clipsare pe sina DIN, in tablouri modulare. Ocupa 4 pasi de 9 mm pe rand, echivalentul unei latimi de 36 mm. Dimensiunile produsului sunt 82 mm inaltime, 36 mm latime si 74 mm adancime. Bornele tip tunel permit conectarea conductoarelor rigide cu sectiuni intre 1 si 35 mm2 sau a conductoarelor flexibile cu sectiuni intre 1 si 25 mm2; cuplul de strangere indicat pentru borne este de 3.5 Nm, sus sau jos.

Pentru functionare corecta, dimensionarea intreruptorului trebuie realizata in functie de sectiunea conductorului, sarcina circuitului, modul de instalare si nivelul de scurtcircuit disponibil. Se recomanda instalarea de catre personal calificat, cu alimentarea intrerupta inaintea lucrarilor. Gradul de protectie este IP20, respectiv IP40 atunci cand aparatul este montat intr-un cofret corespunzator. Temperatura de functionare este intre -25 grade C si 60 grade C, iar durabilitatea declarata este de 10000 cicluri mecanice si 4000 cicluri electrice.

Intrebari frecvente

Pentru ce este utilizat un intreruptor automat 2P de 40 A?

Este utilizat pentru protectia circuitelor electrice impotriva suprasarcinilor si scurtcircuitelor, cu deconectarea simultana a celor doi poli protejati.

Ce inseamna curba de declansare C?

Curba C indica domeniul de declansare magnetica intre 5 si 10 ori curentul nominal. Este folosita frecvent pentru circuite cu curenti de pornire moderati.

Se poate monta pe sina DIN?

Da. Aparatul este clipsabil pe sina DIN si ocupa o latime de 36 mm, respectiv 4 pasi de 9 mm.

Ce conductori pot fi conectati la borne?

Bornele tip tunel accepta conductori rigizi cu sectiuni intre 1 si 35 mm2 si conductori flexibili cu sectiuni intre 1 si 25 mm2. Strangerea se realizeaza la cuplul recomandat de 3.5 Nm.

Ofera protectie diferentiala?

Nu. Acesta este un intreruptor automat termo-magnetic pentru suprasarcina si scurtcircuit. Pentru protectia la curenti reziduali este necesar un dispozitiv diferential compatibil, ales separat.
