Descriere

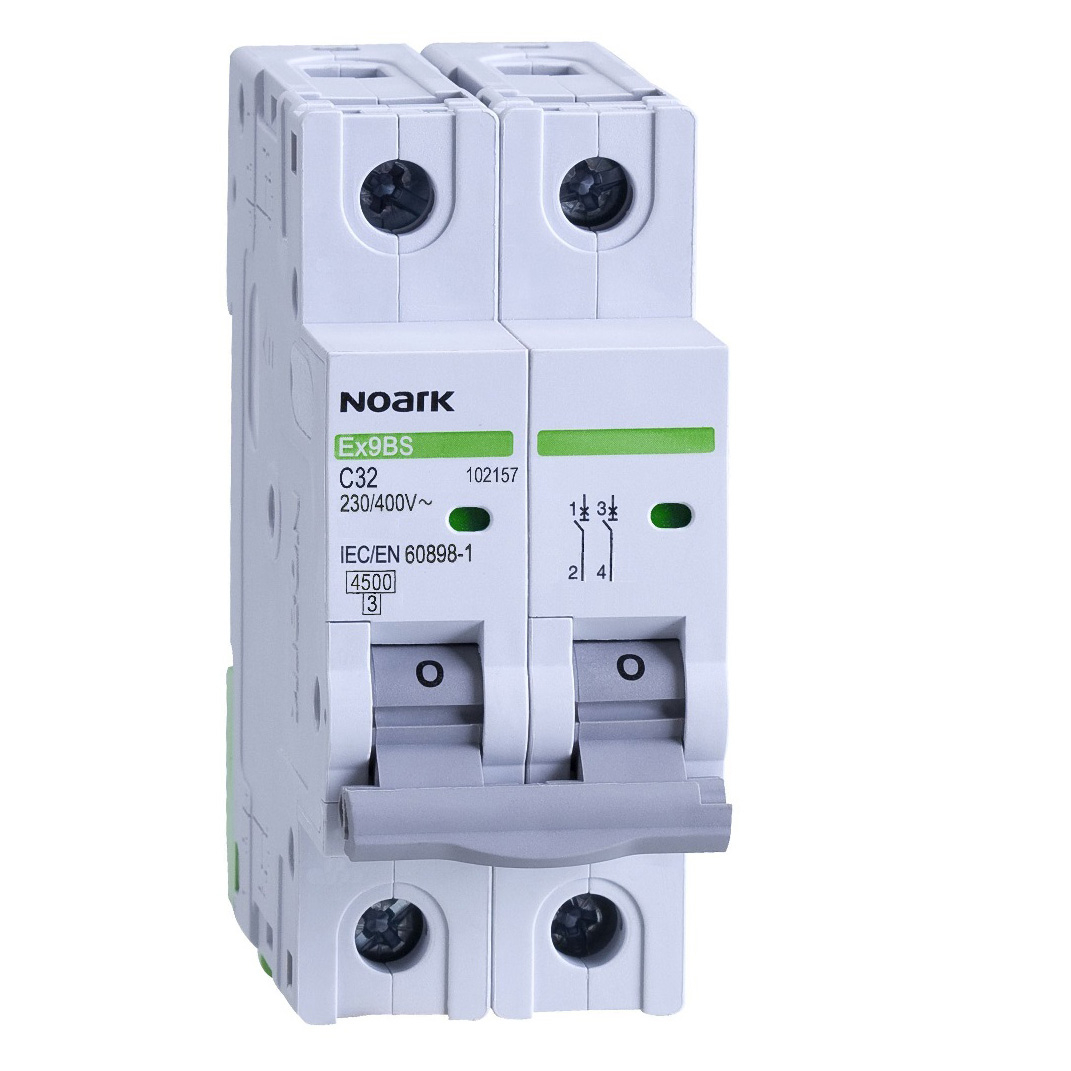

Acest intreruptor automat modular cu 2 poli este destinat protectiei circuitelor de distributie din tablouri electrice rezidentiale, comerciale si industriale. Declansarea termica si magnetica contribuie la protectia conductoarelor si a echipamentelor conectate impotriva curentilor de suprasarcina si de scurtcircuit. Curba C este potrivita pentru circuite cu curenti de pornire moderati, selectarea protectiei urmand sa fie realizata in functie de sarcina, sectiunea cablului si proiectul instalatiei.

Aparatul are curent nominal de 40 A, 2 poli si caracteristica de declansare C. Este testat conform IEC/EN 60898-1, are tensiune nominala de utilizare de 230/400 V AC, respectiv 48 V DC pe pol, frecventa nominala de 50/60 Hz si capacitate nominala de rupere Icn de 4.5 kA. Tensiunea nominala de tinere la impuls este de 4 kV, iar tensiunea nominala de izolare este de 690 V AC. Durata de viata declarata este de 20000 cicluri mecanice si 10000 cicluri electrice.

Constructia modulara ocupa 2 module, cu latime de 18 mm pe pol, deci 36 mm in total. Montajul se realizeaza prin prindere rapida pe sina DIN de 35 mm, iar alimentarea poate fi conectata sus sau jos. Bornele cu cap fix si brida culisanta accepta conductoare cu sectiunea de 1 pana la 35 mm2. Pentru extinderea functiilor de semnalizare, comanda sau protectie, aparatul poate fi utilizat cu contacte auxiliare, contacte de semnalizare, bobine de declansare, bobine de minima tensiune, bobine de supratensiune si blocuri diferentiale atasabile compatibile.

Gradul de protectie este IP20, ceea ce impune instalarea in interiorul unui tablou electric corespunzator, cu protectie impotriva atingerii accidentale, prafului si umezelii. Instalarea, alegerea curentului nominal, dimensionarea conductoarelor si verificarea capacitatii de rupere raportate la curentul de scurtcircuit disponibil trebuie efectuate de personal calificat. Inainte de orice interventie, circuitul trebuie deconectat si verificat ca este lipsit de tensiune.

Intrebari frecvente

Pentru ce este utilizat un intreruptor automat 2P de 40 A?

Este utilizat pentru protectia circuitelor electrice cu doua conductoare active, impotriva suprasarcinii si scurtcircuitului, in tablouri electrice rezidentiale, comerciale sau industriale.

Ce inseamna curba de declansare C?

Curba C este destinata circuitelor care pot avea curenti de pornire moderati. Alegerea corecta se face in functie de tipul consumatorilor, caracteristicile cablului si conditiile instalatiei.

Se poate monta pe sina DIN?

Da. Aparatul este prevazut pentru prindere rapida pe sina DIN standard de 35 mm si ocupa 2 module in tabloul electric.

Care este capacitatea nominala de rupere?

Capacitatea nominala de rupere Icn este de 4.5 kA. Inainte de montaj, electricianul trebuie sa verifice daca aceasta valoare este adecvata pentru curentul de scurtcircuit prezumat la locul instalarii.

Poate fi echipat cu accesorii?

Da. Poate fi completat cu accesorii compatibile pentru semnalizare, contacte auxiliare, declansare la distanta, minima tensiune, supratensiune sau protectie diferentiala atasabila.
