Descriere

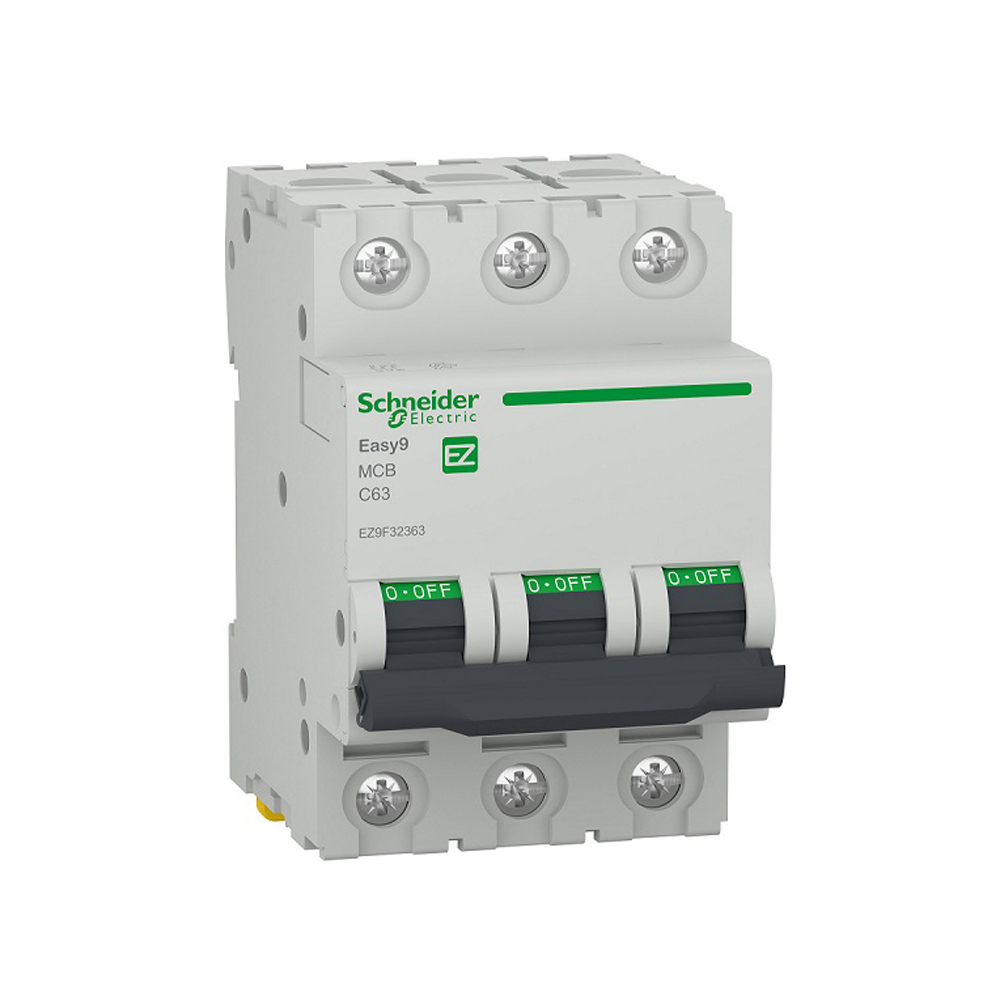

Acest intreruptor automat modular este destinat protectiei circuitelor electrice trifazate din tablouri rezidentiale si aplicatii comerciale de mici dimensiuni. Dispune de 3 poli protejati si de declansare termo-magnetica, pentru protectia conductoarelor si a circuitelor la suprasarcina, respectiv la scurtcircuit. Curba de declansare C il recomanda pentru circuite cu sarcini uzuale si curenti de pornire moderati.

Aparatul are curent nominal de 63 A, tensiune nominala de functionare de 400 V AC la 50 Hz si capacitate nominala de rupere de 4500 A, conform IEC 60898-1. Capacitatea de rupere este declarata la 230 V AC si la 400 V AC, la 50 Hz. Tensiunea nominala de tinere la impuls este de 4 kV. Constructia are latimea de 54 mm, echivalenta cu 6 module de 9 mm, iar dimensiunile exterioare sunt de aproximativ 54 x 82 x 74 mm.

Se monteaza modular pe sina DIN in interiorul unui tablou electric. Designul terminalelor si marcajele de cablare faciliteaza instalarea, insa alegerea sectiunii conductoarelor, a protectiei din amonte si configurarea tabloului trebuie realizate in functie de proiectul electric, sarcina instalata si curentul de scurtcircuit disponibil. Pentru un montaj corect, conexiunile se executa numai cu alimentarea intrerupta.

Gradul de protectie este IP20 pentru aparat, iar in tablou poate atinge IP40, in functie de carcasa utilizata. Domeniul de temperatura pentru functionare este de la -25 grade C la +60 grade C, iar temperatura de stocare este intre -40 grade C si +85 grade C. Produsul este adecvat pentru izolarea circuitelor in aplicatii rezidentiale conform IEC 60898-1 si trebuie instalat intr-o incinta corespunzatoare, de personal calificat, cu respectarea normelor locale de siguranta electrica.

Intrebari frecvente

Pentru ce se utilizeaza un intreruptor automat tripolar de 63A?

Se utilizeaza pentru protectia circuitelor trifazate impotriva suprasarcinilor si scurtcircuitelor, in tablouri electrice rezidentiale sau comerciale de mici dimensiuni, atunci cand proiectul prevede un curent nominal de 63 A.

Ce inseamna curba de declansare C?

Curba C este o caracteristica de declansare folosita frecvent pentru circuite cu sarcini generale si curenti de pornire moderati. Alegerea curbei trebuie facuta in functie de tipul consumatorilor si de proiectul instalatiei.

Care este capacitatea de rupere a acestui intreruptor automat?

Capacitatea nominala de rupere este de 4500 A la 230 V AC si la 400 V AC, 50 Hz, conform IEC 60898-1.

Se poate monta pe sina DIN?

Da. Aparatul este conceput pentru montaj modular pe sina DIN in interiorul unui tablou electric.

Este potrivit pentru montaj direct in exterior?

Nu se recomanda montajul direct in exterior fara protectie. Aparatul are grad de protectie IP20 si trebuie instalat intr-o carcasa sau un tablou adecvat conditiilor de mediu.
