Descriere

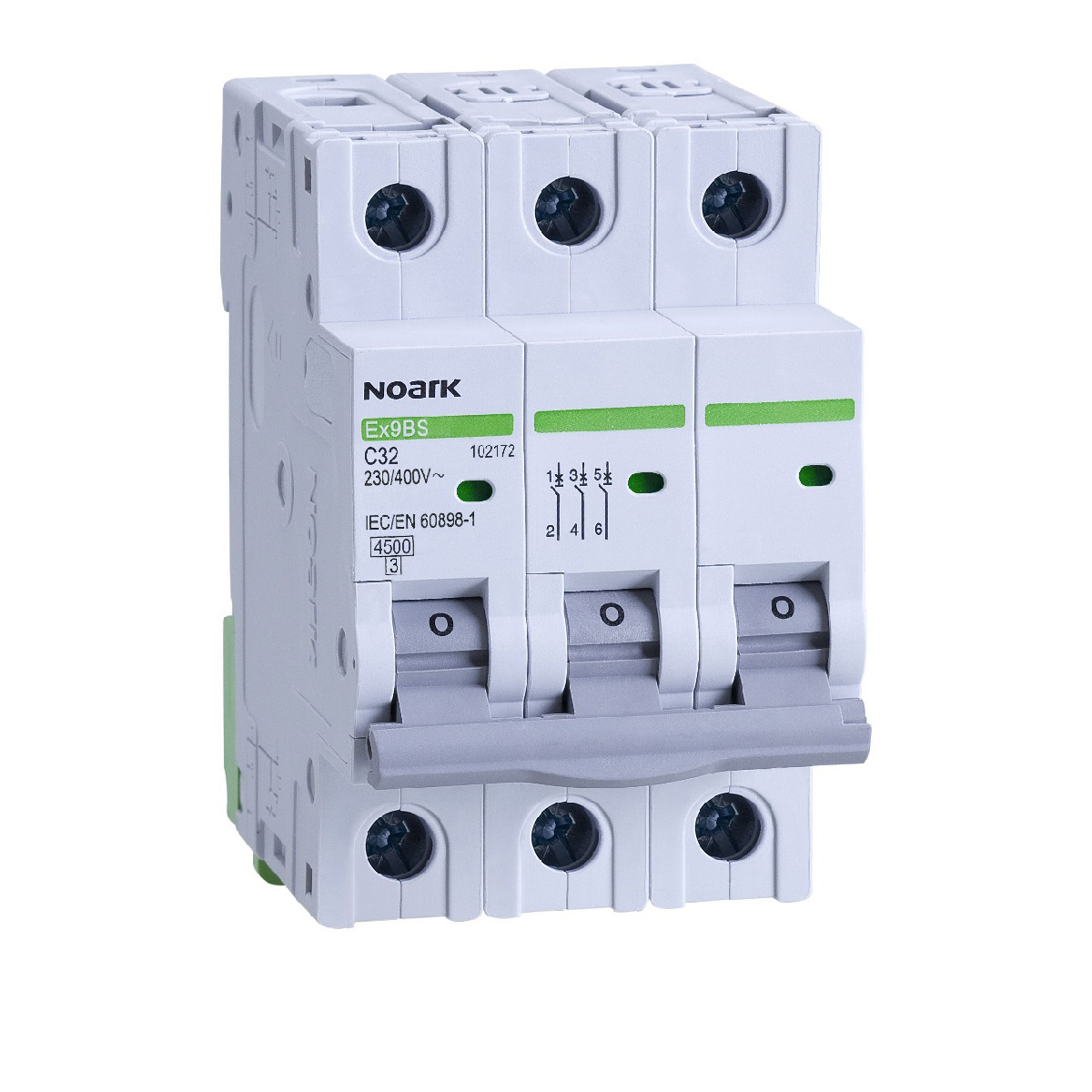

Acest mini-intreruptor automat este destinat protectiei circuitelor electrice trifazate din instalatii rezidentiale, comerciale si industriale. Configuratia 3P+N asigura protectia pe trei poli si comutarea concomitenta a neutrului, fiind adecvata pentru integrarea in tablouri de distributie unde este necesara protectia la suprasarcina si scurtcircuit. Curba de declansare C il recomanda pentru circuite cu sarcini uzuale si curenti de pornire moderati.

Aparatul are curent nominal de 10 A, tensiune nominala de utilizare 240/415 V AC si frecventa nominala de 50/60 Hz. Capacitatea nominala de rupere Icn este de 4.5 kA, iar tensiunea nominala de tinere la impuls este de 4 kV. Dispune de clasa de limitare a curentului 3, tensiune nominala de izolare de 690 V AC si este testat conform IEC/EN 60898-1. Constructia ocupa 4 module, cu o latime de 18 mm pe pol, iar inaltimea aparatului este de 83 mm, respectiv 89 mm inclusiv clema pentru sina.

Montajul se realizeaza prin prindere rapida pe sina DIN de 35 mm, cu posibilitatea alimentarii de sus sau de jos. Bornele cu cap fix si brida culisanta permit conectarea conductoarelor cu sectiuni intre 1 si 35 mm2; cuplul de strangere indicat pentru borne este de 2 pana la 3.5 Nm. Echipamentul permite montarea de accesorii compatibile, inclusiv contacte auxiliare sau de semnalizare, bobine de declansare, de minima tensiune ori de supratensiune si blocuri diferentiale atasabile.

Gradul de protectie este IP20, astfel ca aparatul trebuie instalat intr-un tablou sau intr-o carcasa corespunzatoare, care previne atingerea partilor active. Domeniul temperaturii ambiante este intre -30 si +70 grade C, la altitudini de pana la 2000 m, umiditate relativa de maximum 95%, grad de poluare 2 si clasa de instalare III. Alegerea curentului nominal si executarea conexiunilor trebuie realizate in functie de sectiunea conductoarelor, sarcina circuitului si proiectul instalatiei, de catre personal calificat.

Intrebari frecvente

Pentru ce tip de circuite este potrivit acest intreruptor automat?

Este potrivit pentru protectia circuitelor trifazate din tablouri rezidentiale, comerciale sau industriale, acolo unde proiectul instalatiei necesita un aparat 3P+N de 10 A cu curba C.

Ce inseamna configuratia 3P+N?

Configuratia 3P+N are trei poli protejati pentru faze si un pol de neutru comutat concomitent. Aparatul ocupa 4 module in tabloul electric.

Se poate monta pe sina DIN?

Da. Aparatul este prevazut pentru prindere rapida pe sina DIN de 35 mm si poate fi alimentat de sus sau de jos.

Ce protectii ofera?

Este destinat protectiei circuitului impotriva suprasarcinii si scurtcircuitului. Pentru protectie la curenti reziduali este necesar un dispozitiv diferential adecvat instalatiei.

Poate fi echipat cu accesorii?

Da. Este compatibil cu accesorii dedicate, precum contacte auxiliare sau de semnalizare, bobine de declansare, de minima tensiune ori de supratensiune si blocuri diferentiale atasabile.
