Descriere

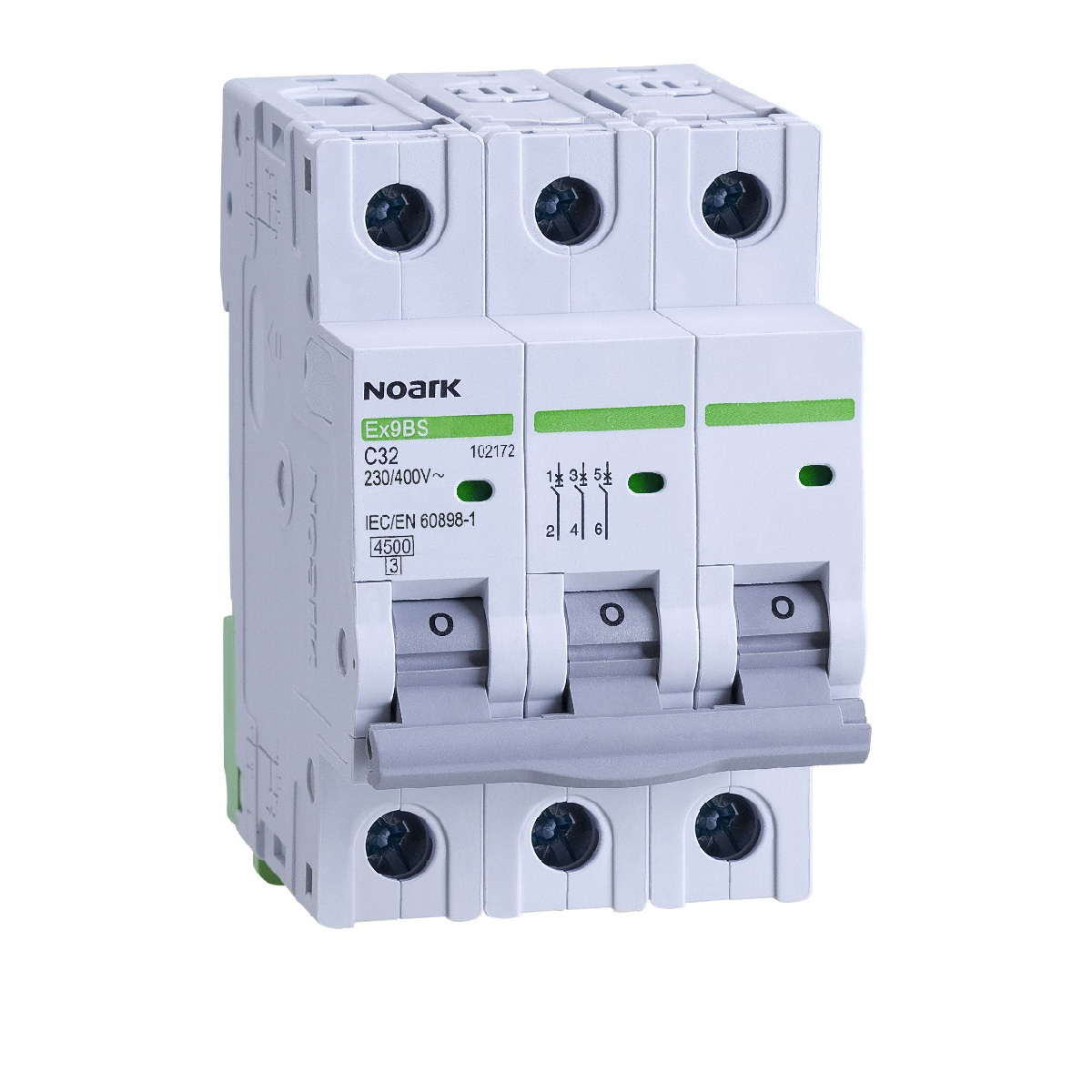

Acest intreruptor automat modular este destinat protectiei circuitelor de distributie in instalatii rezidentiale, comerciale si industriale. Configuratia 3PN include trei poli protejati si un pol de nul comutat simultan, fiind potrivita pentru circuite trifazate cu conductor de nul. Aparatul asigura protectia la suprasarcina si scurtcircuit, precum si comanda si separarea manuala a circuitului.

Curentul nominal este de 6 A, iar caracteristica de declansare este curba C. Tensiunea nominala este de 400 V AC, la frecventa de 50/60 Hz, iar capacitatea nominala de rupere la scurtcircuit Icn conform EN 60898 este de 4.5 kA la 230 V si 400 V. Pentru gama din care face parte sunt indicate tensiuni operationale de 230/400 V AC si 48 V DC pe fiecare pol, tensiune de tinere la impuls de 4 kV, tensiune de izolare de 690 V AC, clasa de limitare a curentului 3, categoria de supratensiune 3 si gradul de poluare 2.

Se monteaza rapid pe sina DIN de 35 mm si ocupa 4 module, cu latime de 18 mm pentru fiecare pol. Adancimea de montaj este de 74 mm, iar inaltimea aparatului este de 83 mm. Alimentarea poate fi realizata de sus sau de jos. Constructia permite montarea de echipamente suplimentare compatibile, precum contacte auxiliare, contacte de semnalizare, bobine de declansare, bobine de minima tensiune, bobine de supratensiune sau blocuri diferentiale atasabile.

Gradul de protectie IP20 recomanda instalarea in tablouri electrice sau carcase care asigura protectia necesara impotriva atingerii partilor active si a influentelor de mediu. Produsul este testat conform IEC/EN 60898-1. Dimensionarea curentului nominal, alegerea curbei de declansare, sectiunea conductoarelor si verificarea curentului de scurtcircuit disponibil trebuie realizate de personal calificat, cu instalatia scoasa de sub tensiune inaintea montajului sau interventiilor.

Intrebari frecvente

Pentru ce tip de circuit este potrivit acest intreruptor automat?

Este potrivit pentru protectia circuitelor trifazate cu nul, avand trei poli protejati si un pol de nul care se comuta simultan.

Ce inseamna curba de declansare C?

Curba C este utilizata frecvent pentru circuite cu curenti de pornire moderati. Alegerea curbei trebuie facuta in functie de caracteristicile consumatorilor si de proiectul instalatiei.

Cate module ocupa in tabloul electric?

Aparatul ocupa 4 module pe sina DIN, corespunzator configuratiei cu 3 poli protejati plus nul.

Poate fi echipat cu accesorii?

Da. Este compatibil cu accesorii suplimentare din gama dedicata, inclusiv contacte auxiliare si de semnalizare, bobine de declansare sau blocuri diferentiale atasabile.

Este potrivit pentru montaj direct, fara tablou electric?

Nu. Gradul de protectie IP20 impune instalarea intr-un tablou sau intr-o carcasa adecvata, care protejeaza aparatul si utilizatorul.
