Descriere

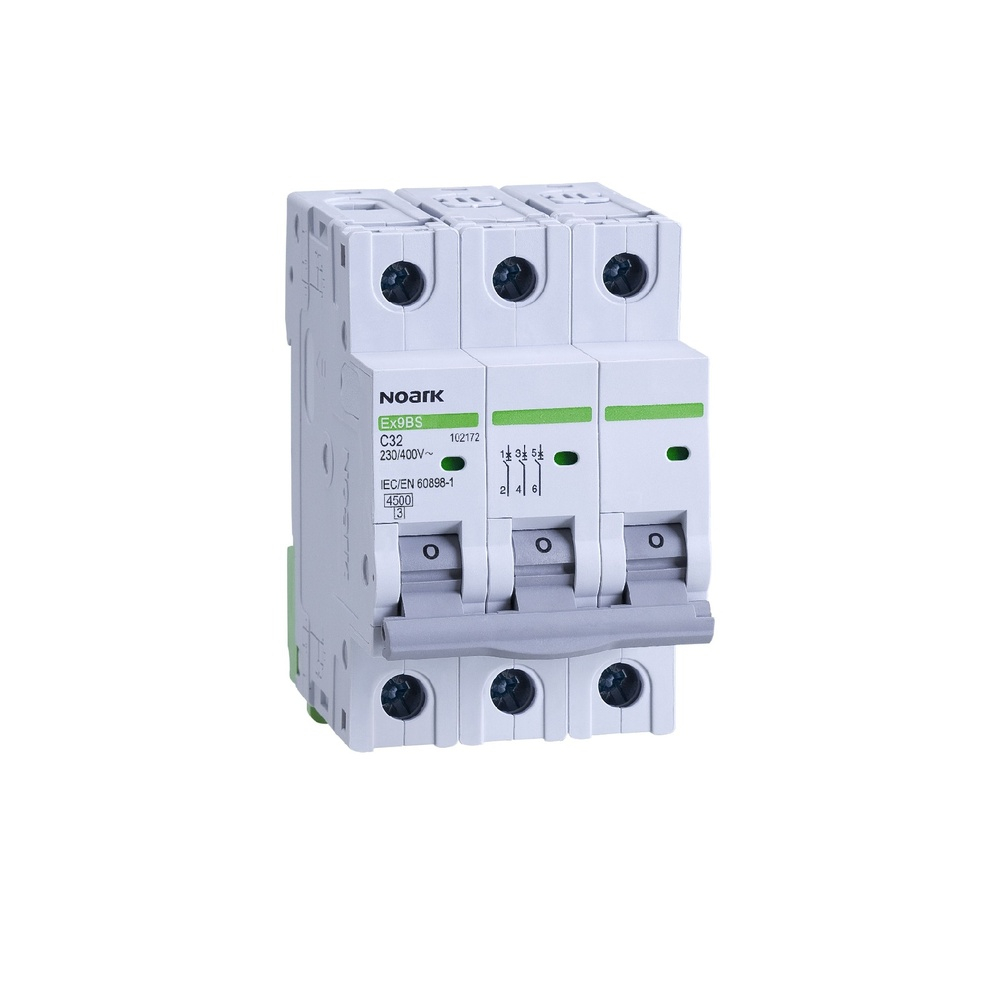

Acest mini-intreruptor automat este destinat protectiei circuitelor de distributie trifazate cu nul, fiind adecvat pentru tablouri electrice din aplicatii rezidentiale, comerciale si industriale. Configuratia 3+N permite utilizarea pe circuite cu trei faze si conductor de nul, iar caracteristica de declansare C il recomanda pentru instalatii unde pot aparea curenti temporari de pornire specifici anumitor consumatori electrici.

Aparatul are curent nominal de 16 A, caracteristica de declansare C si capacitate nominala de rupere la scurtcircuit Icn de 4.5 kA. Este testat conform IEC/EN 60898-1 si functioneaza la tensiune nominala de utilizare de 230/400 V AC, respectiv pana la 48 V DC pe pol, la frecventa de 50/60 Hz. Dispune de tensiune nominala de tinere la impuls de 4 kV, tensiune nominala de izolare de 690 V AC si clasa de limitare a curentului de scurtcircuit 3.

Montajul se realizeaza prin prindere rapida pe sina DIN de 35 mm, in tablouri electrice modulare. Aparatul are latimea de 18 mm pe pol, astfel ca versiunea 3+N ocupa 4 module, echivalentul unei latimi de 72 mm. Inaltimea este de 83 mm, iar adancimea cadrului este de 45 mm. Bornele cu cap fix si brida culisanta accepta conductoare cu sectiunea intre 1 si 35 mm2, iar alimentarea poate fi realizata atat din partea superioara, cat si din partea inferioara.

Pentru extinderea functiilor de comanda si semnalizare, poate fi utilizat impreuna cu contacte auxiliare, contacte de semnalizare declansare, bobine de declansare, bobine de minima tensiune, bobine de supratensiune si blocuri diferentiale atasabile compatibile. Se pot instala maximum trei accesorii de tip contact si maximum doua bobine. Gradul de protectie este IP20, de aceea produsul trebuie montat intr-un tablou sau intr-o carcasa corespunzatoare, iar instalarea, dimensionarea circuitului si verificarea protectiilor trebuie realizate de personal calificat.

Intrebari frecvente

Pentru ce tip de circuit este potrivit acest intreruptor automat?

Este destinat circuitelor trifazate cu nul, in tablouri de distributie rezidentiale, comerciale sau industriale, cu protectie dimensionata la 16 A.

Ce inseamna caracteristica de declansare C?

Caracteristica C defineste modul de declansare electromagnetica al intreruptorului automat. Este utilizata frecvent pe circuite unde pot exista varfuri temporare de curent la pornirea anumitor receptoare.

Cate module ocupa in tabloul electric?

Configuratia 3+N are patru poli si ocupa 4 module pe sina DIN, cu o latime totala de 72 mm.

Poate fi completat cu accesorii?

Da. Poate fi asociat cu contacte auxiliare sau de semnalizare, bobine de declansare, bobine de minima tensiune, bobine de supratensiune si blocuri diferentiale atasabile compatibile.

Este suficient pentru protectia diferentiala a circuitului?

Nu. Pentru protectia la curenti reziduali este necesar un dispozitiv diferential adecvat sau un bloc diferential atasabil compatibil, ales si montat conform proiectului instalatiei.
