Descriere

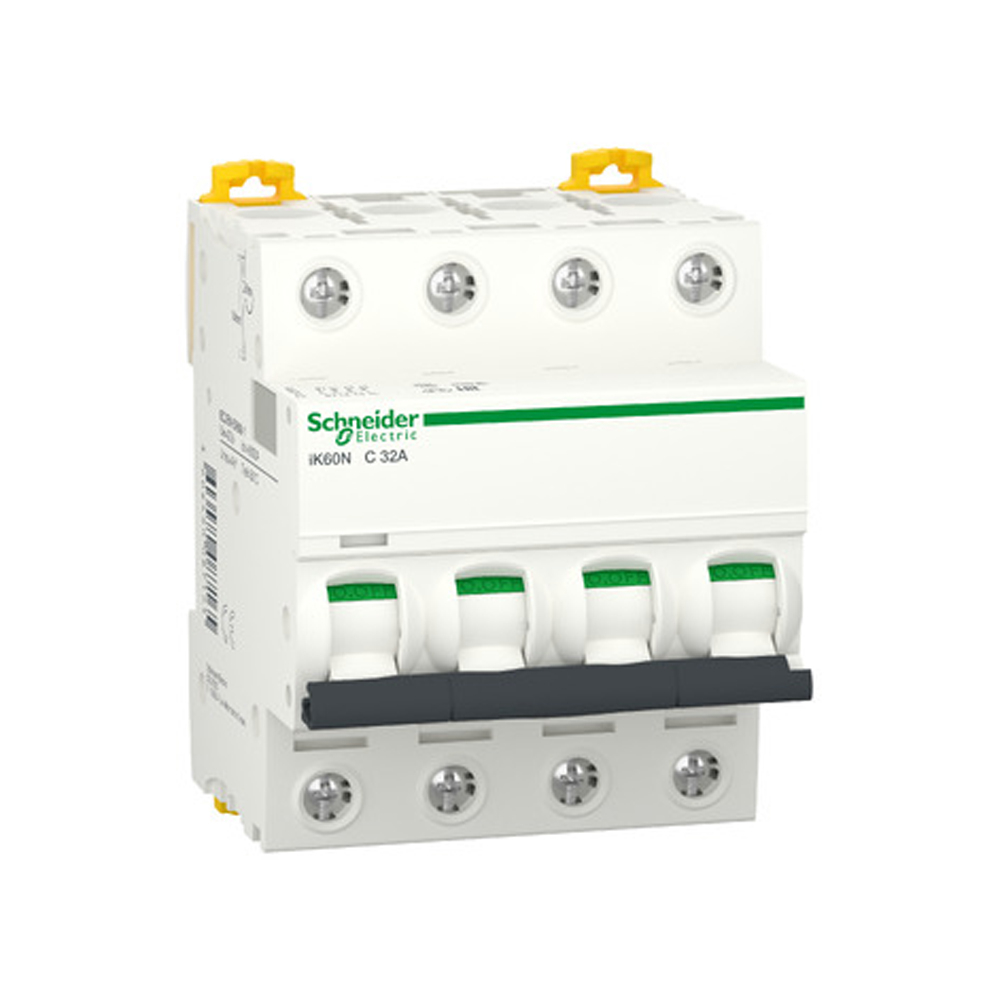

Intreruptorul automat miniatura din gama Acti9 iK60N este destinat protectiei circuitelor de distributie electrica in instalatii de joasa tensiune. Constructia cu 4 poli protejati permite utilizarea in circuite trifazate cu nul, unde este necesara intreruperea simultana a tuturor conductorilor. Combina protectia la suprasarcina si la scurtcircuit, fiind adecvat si pentru izolatie industriala conform standardului aplicabil.

Aparatul are curent nominal de 32 A la 30 grade C, caracteristica de declansare C si tehnologie de protectie termomagnetica. Functioneaza in retele de curent alternativ la 50/60 Hz, cu tensiune nominala de utilizare de 400 V AC. Capacitatea nominala de rupere este de 6000 A la 400 V AC, iar capacitatea de rupere in serviciu este de 6000 A, 100 procente, conform EN IEC 60898 1. Tensiunea nominala de izolatie este de 440 V AC, tensiunea suport la impuls este de 4 kV, iar clasa de limitare a energiei este 3.

Montajul se realizeaza prin clipsare pe sina DIN. Aparatul ocupa 8 pasi de 9 mm, avand latimea de 72 mm si inaltimea de 85 mm. Poate fi alimentat atat din partea superioara, cat si din partea inferioara. Clema dubla permite utilizarea barelor de distributie tip pieptene si faciliteaza integrarea ordonata in tablouri electrice modulare.

Selectarea intreruptorului trebuie facuta in functie de sectiunea conductorului, sarcina circuitului, curentul de scurtcircuit prezumat si schema instalatiei. Instalarea, conectarea si verificarea trebuie executate numai cu alimentarea oprita, de personal calificat, cu respectarea standardului EN IEC 60898 1 si a regulilor aplicabile pentru tablourile electrice. Curba C are prag de declansare magnetica intre 5 si 10 ori curentul nominal, fiind potrivita pentru multe circuite cu sarcini uzuale sau curenti moderati la pornire.

Intrebari frecvente

Pentru ce tip de instalatie este recomandat un intreruptor automat 4P?

Este recomandat pentru circuite trifazate cu nul, unde trebuie protejati si intrerupti simultan cei patru poli, de exemplu in tablouri de distributie sau pentru alimentarea unor subtablouri.

Ce inseamna curba de declansare C?

Curba C defineste comportamentul declansarii magnetice la curent de scurtcircuit. In acest caz, pragul magnetic este intre 5 si 10 ori curentul nominal, ceea ce o face adecvata pentru multe circuite generale cu curenti moderati de pornire.

Care este capacitatea de rupere a acestui intreruptor?

Capacitatea nominala de rupere este de 6 kA la 400 V AC, conform EN IEC 60898 1.

Se poate monta pe sina DIN?

Da. Aparatul se monteaza prin clipsare pe sina DIN si ocupa 8 pasi modulari de 9 mm, echivalentul unei latimi de 72 mm.

Poate fi alimentat atat de sus, cat si de jos?

Da. Conectarea alimentarii este permisa atat prin partea superioara, cat si prin partea inferioara, in functie de configuratia tabloului.
