Descriere

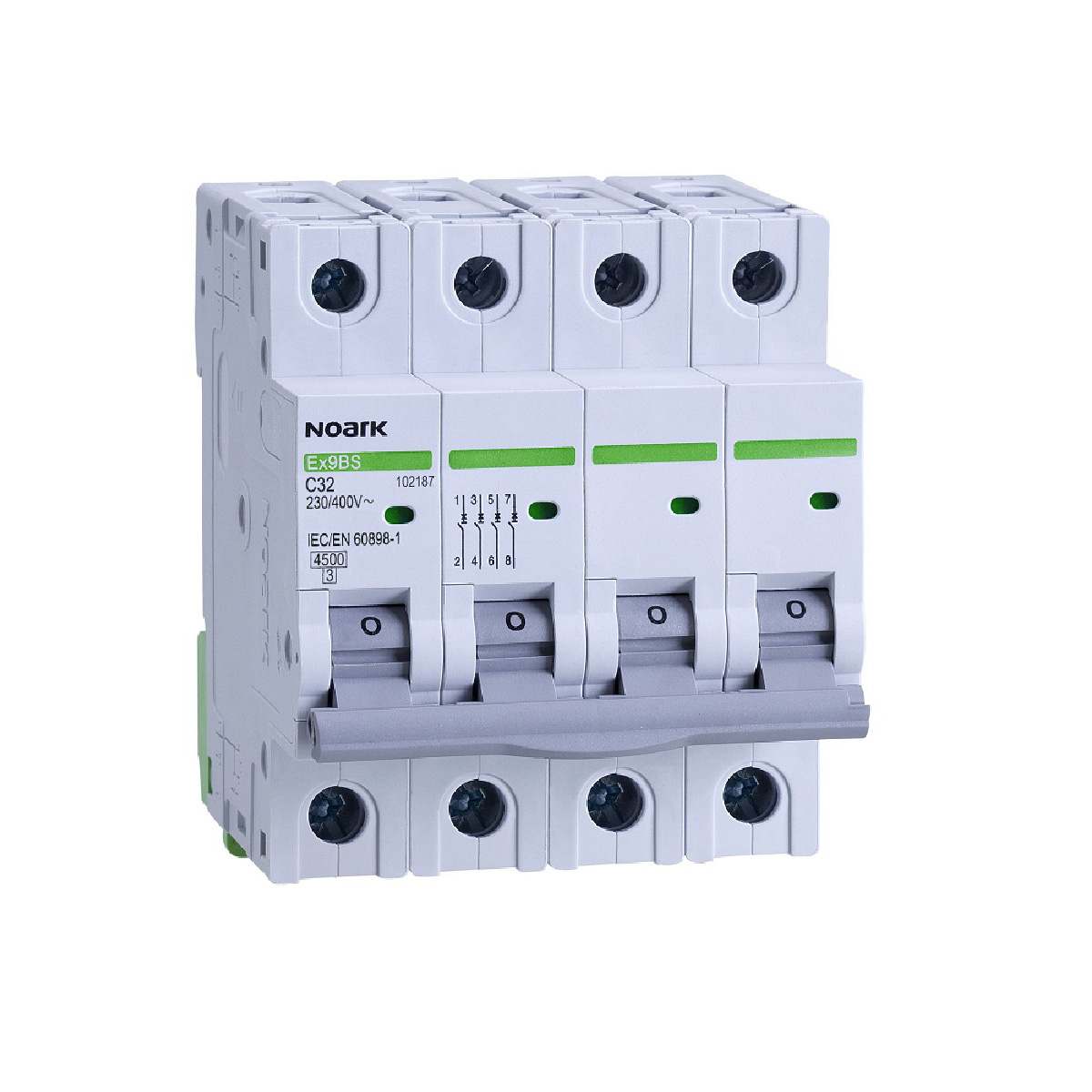

Acest intreruptor automat tetrapolar este destinat protectiei circuitelor electrice impotriva suprasarcinilor si scurtcircuitelor. Configuratia cu 4 poli permite intreruperea simultana a celor patru conductoare ale circuitului, fiind potrivita pentru tablouri electrice din aplicatii rezidentiale, comerciale si industriale. Curba de declansare B il recomanda pentru circuite cu curenti de pornire redusi, precum iluminat, prize si consumatori obisnuiti, atunci cand alegerea protectiei este confirmata prin proiectul electric si calculul circuitului.

Aparatul are curent nominal de 40 A, caracteristica de declansare B si capacitate nominala de rupere Icn de 4.5 kA. Functioneaza la tensiune nominala de 240/415 V AC, cu frecventa de 50/60 Hz, iar pentru executia cu 4 poli este indicata tensiunea de 48 V DC pe pol. Tensiunea nominala de tinere la impuls este de 4 kV, tensiunea nominala de izolare este de 690 V AC, iar clasa de limitare a energiei este 3. Dispozitivul are 4 module, cu latime de 18 mm pe pol, inaltime de 83 mm si grad de protectie IP20.

Montajul se realizeaza prin prindere rapida pe sina DIN de 35 mm, in interiorul unui tablou electric corespunzator. Alimentarea poate fi realizata de sus sau de jos. Bornele cu surub, cap fix si brida culisanta accepta conductori cu sectiunea intre 1 si 35 mm2; cuplul de strangere indicat pentru borne este de 2 pana la 3.5 Nm. Aparatul poate fi utilizat impreuna cu contacte auxiliare sau de semnalizare si cu bobine de declansare, de minima tensiune ori de supratensiune, in limitele de configurare prevazute pentru gama.

Selectarea intreruptorului trebuie facuta in functie de sectiunea conductorului, curentul admisibil al circuitului, curentul de scurtcircuit prezumat si tipul sarcinii. Este testat conform IEC/EN 60898-1, are categoria de instalare III si gradul de poluare 2. Se utilizeaza la temperaturi ambientale intre -30 si +70 grade C, la altitudini de pana la 2000 m si umiditate relativa de maximum 95%. Instalarea, dimensionarea si verificarea conexiunilor trebuie efectuate de personal calificat, cu alimentarea oprita si cu respectarea normativelor aplicabile.

Intrebari frecvente

Pentru ce tip de circuite este recomandat un intreruptor automat cu curba B?

Curba B este utilizata in mod obisnuit pentru circuite cu curenti de pornire redusi, precum circuite de iluminat, prize si consumatori uzuali. Alegerea finala trebuie corelata cu sarcina, cablul si proiectul electric.

Ce inseamna configuratia 4P?

Configuratia 4P inseamna ca aparatul are patru poli si poate intrerupe simultan patru conductoare ale circuitului. Este folosita in aplicatii unde schema electrica necesita protectie si separare pe patru poli.

Care este capacitatea de rupere a acestui intreruptor automat?

Capacitatea nominala de rupere Icn este de 4.5 kA. Curentul de scurtcircuit prezumat in punctul de montaj trebuie verificat de un electrician sau proiectant pentru a confirma compatibilitatea protectiei.

Cum se monteaza intreruptorul automat?

Se fixeaza rapid pe sina DIN de 35 mm, in interiorul unui tablou electric. Conexiunile se realizeaza in bornele cu surub, respectand sectiunea conductorului, cuplul de strangere si schema instalatiei.

Poate fi echipat cu accesorii?

Da, gama permite utilizarea de contacte auxiliare sau de semnalizare, precum si bobine de declansare, de minima tensiune sau de supratensiune. Compatibilitatea si numarul total de accesorii se verifica inaintea montajului.
