Descriere

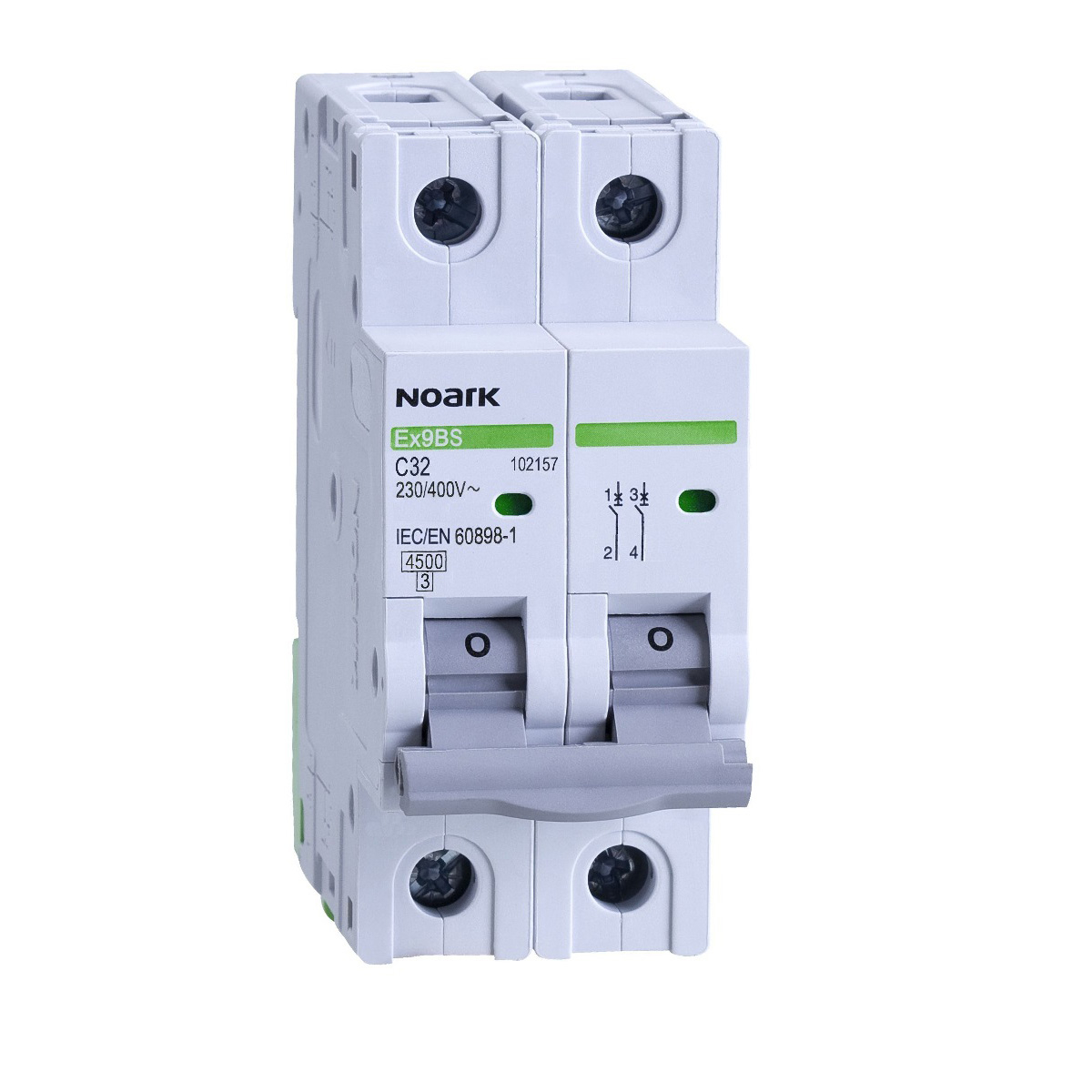

Acest intreruptor automat magnetotermic bipolar este destinat protectiei circuitelor de distributie in instalatii rezidentiale, comerciale si industriale. Cele doua poli protejati permit intreruperea simultana a ambelor conductoare ale circuitului, iar curba de declansare C il face adecvat pentru circuite cu sarcini uzuale si curenti de pornire moderati. Aparatul asigura protectie la suprasarcina si scurtcircuit, contribuind la selectivitatea si organizarea corecta a tabloului electric.

Caracteristicile confirmate includ curent nominal de 63 A, 2 poli, tensiune nominala de utilizare de 240/415 V AC, frecventa de 50/60 Hz si capacitate nominala de rupere la scurtcircuit Icn de 4,5 kA. Echipamentul este testat conform IEC/EN 60898-1, are tensiune nominala de tinere la impuls de 4 kV, tensiune nominala de izolare de 690 V AC si clasa de limitare a curentului 3. Gradul de protectie este IP20, iar clasa de instalare este III.

Montajul se realizeaza rapid pe sina DIN de 35 mm. Aparatul are latimea de 18 mm pe pol, deci ocupa 2 module, respectiv aproximativ 36 mm, iar inaltimea este de 83 mm, sau 89 mm cu clema de sina inclusa. Adancimea de montare este de 74 mm. Bornele cu cap fix si brida culisanta accepta conductoare cu sectiuni intre 1 si 35 mm2, iar cuplul de strangere recomandat este de 2 pana la 3,5 Nm. Alimentarea poate fi realizata de sus sau de jos.

Pentru extinderea functiilor de comanda si semnalizare, poate fi echipat cu contacte auxiliare, contacte de semnalizare a declansarii, bobine de declansare, bobine de minima tensiune, bobine de supratensiune si blocuri diferentiale atasabile compatibile. Se pot instala pana la trei accesorii de tip contact si pana la doua bobine. Instalarea trebuie efectuata de personal calificat, cu circuitul complet scos de sub tensiune. Gradul IP20 impune montarea intr-un tablou sau intr-o carcasa corespunzatoare, iar conditiile declarate de utilizare sunt temperatura ambianta intre -30 si +70 grade C, altitudine de maximum 2000 m si umiditate relativa de maximum 95%.

Intrebari frecvente

Pentru ce tip de circuite este recomandat acest intreruptor automat bipolar de 63 A?

Este recomandat pentru protectia circuitelor de curent alternativ din tablouri electrice rezidentiale, comerciale sau industriale, atunci cand dimensionarea instalatiei impune un curent nominal de 63 A si protectie bipolara.

Ce inseamna curba de declansare C?

Curba C este utilizata frecvent pentru circuite cu sarcini uzuale si curenti de pornire moderati. Alegerea corecta trebuie realizata in functie de tipul consumatorilor, sectiunea conductoarelor si calculul de protectie al instalatiei.

Cum se monteaza intreruptorul automat?

Se fixeaza pe sina DIN de 35 mm in tabloul electric. Conectarea se face la bornele aparatului, respectand sectiunea conductorului, cuplul de strangere si schema instalatiei. Lucrarile trebuie executate numai cu alimentarea oprita, de catre personal calificat.

Poate fi utilizat impreuna cu accesorii de semnalizare sau comanda?

Da. Este compatibil cu accesorii dedicate precum contacte auxiliare, contacte de semnalizare a declansarii, bobine de declansare si bobine de minima sau supratensiune, in limitele de configurare admise pentru gama.

Este potrivit pentru montaj in exterior fara tablou?

Nu. Gradul de protectie IP20 indica necesitatea montarii intr-un tablou electric sau intr-o carcasa cu protectie adecvata mediului de instalare.
