Descriere

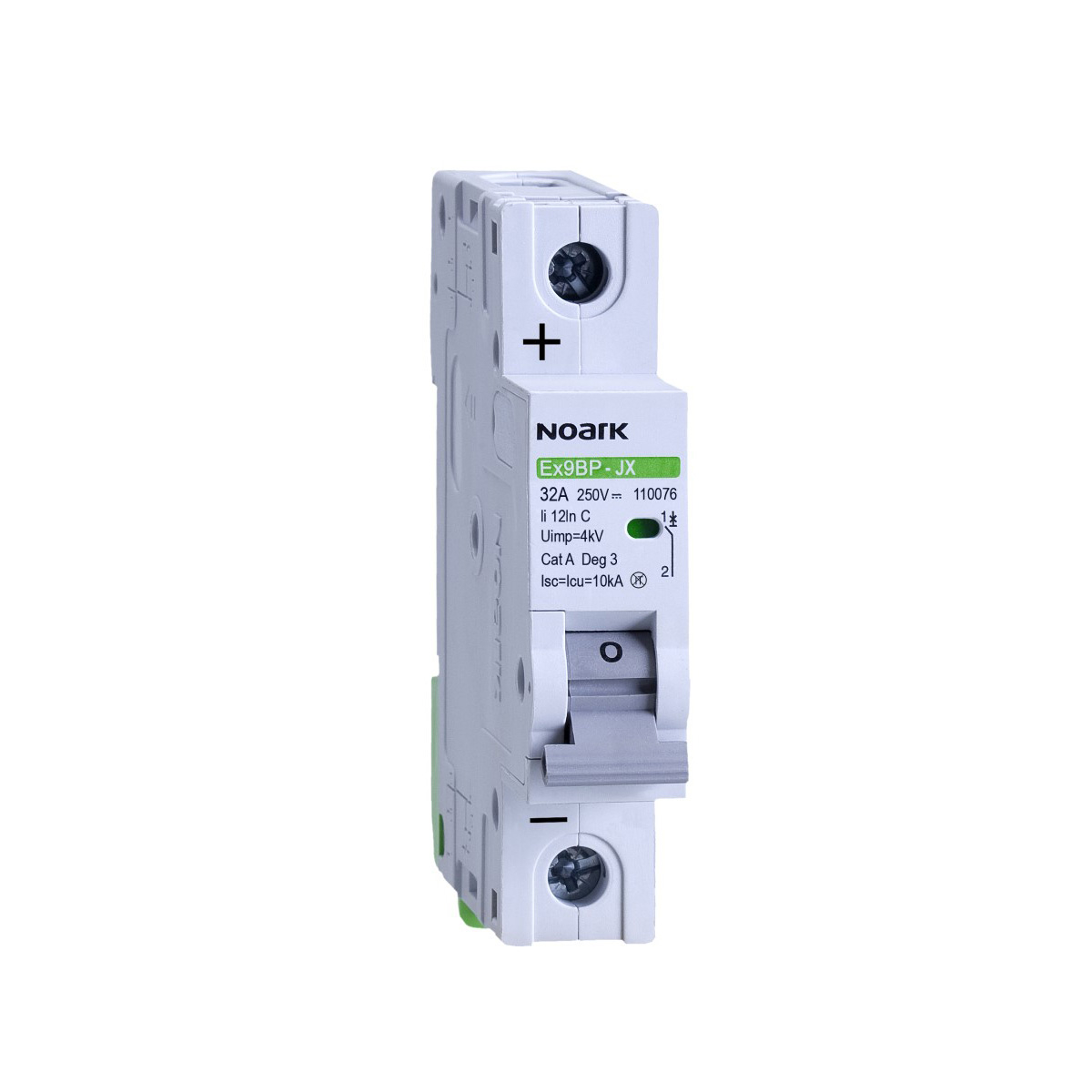

Acest intreruptor automat modular este destinat protectiei circuitelor de curent continuu utilizate in instalatii de automatizare, comanda sau distributie DC. Este o solutie cu un pol pentru protectia impotriva suprasarcinilor si scurtcircuitelor in aplicatii cu curent continuu, unde configurarea corecta a circuitului este esentiala.

Aparatul are caracteristica de declansare C, un pol total si un pol protejat. Curentul nominal este de 20 A, iar tensiunea nominala de utilizare este de 250 V DC. Capacitatea nominala de rupere la scurtcircuit este de 10 kA, atat Icn conform EN 60898, cat si Icu conform IEC 60947-2. Produsul are clasa de limitare a curentului 3, categoria de supratensiune 3, gradul de poluare 3, latime de 1 modul, adancime de montaj de 72 mm, grad de protectie IP20 si pierdere maxima de putere de 2 W.

Se integreaza in tablouri electrice modulare pentru circuite DC. La proiectare trebuie alocat un modul in tablou si trebuie avut in vedere spatiul necesar pentru adancimea de montaj. Aparatul permite utilizarea de echipamente auxiliare compatibile din gama sa, pentru extinderea functiilor de semnalizare sau comanda, atunci cand configuratia instalatiei o necesita.

Conectarea trebuie realizata cu respectarea stricta a polaritatii indicate pentru borne, deoarece functionarea acestui tip de intreruptor este dependenta de polaritate. Se utilizeaza exclusiv in circuite de curent continuu, in interiorul unui tablou sau al unei carcase care asigura protectia necesara, avand in vedere gradul IP20. Montajul, dimensionarea conductoarelor si verificarea protectiei la scurtcircuit trebuie efectuate de personal calificat, cu circuitul scos de sub tensiune.

Intrebari frecvente

Pentru ce tip de circuite este potrivit acest intreruptor automat?

Este destinat circuitelor de curent continuu, precum circuite de automatizare, comanda sau distributie DC, cu tensiune nominala de pana la 250 V DC.

Care sunt curentul nominal si caracteristica de declansare?

Curentul nominal este de 20 A, iar caracteristica de declansare este C.

Este importanta polaritatea la conectare?

Da. Conectarea trebuie efectuata cu respectarea polaritatii indicate la borne, deoarece functionarea este dependenta de polaritate.

Ce capacitate de rupere la scurtcircuit are?

Capacitatea nominala de rupere la scurtcircuit este de 10 kA, atat Icn conform EN 60898, cat si Icu conform IEC 60947-2.

Ce spatiu necesita in tabloul electric?

Ocupa 1 modul si are adancimea de montaj de 72 mm. Pentru utilizare sigura trebuie montat intr-un tablou sau o carcasa adecvata, deoarece gradul de protectie propriu este IP20.
