Descriere

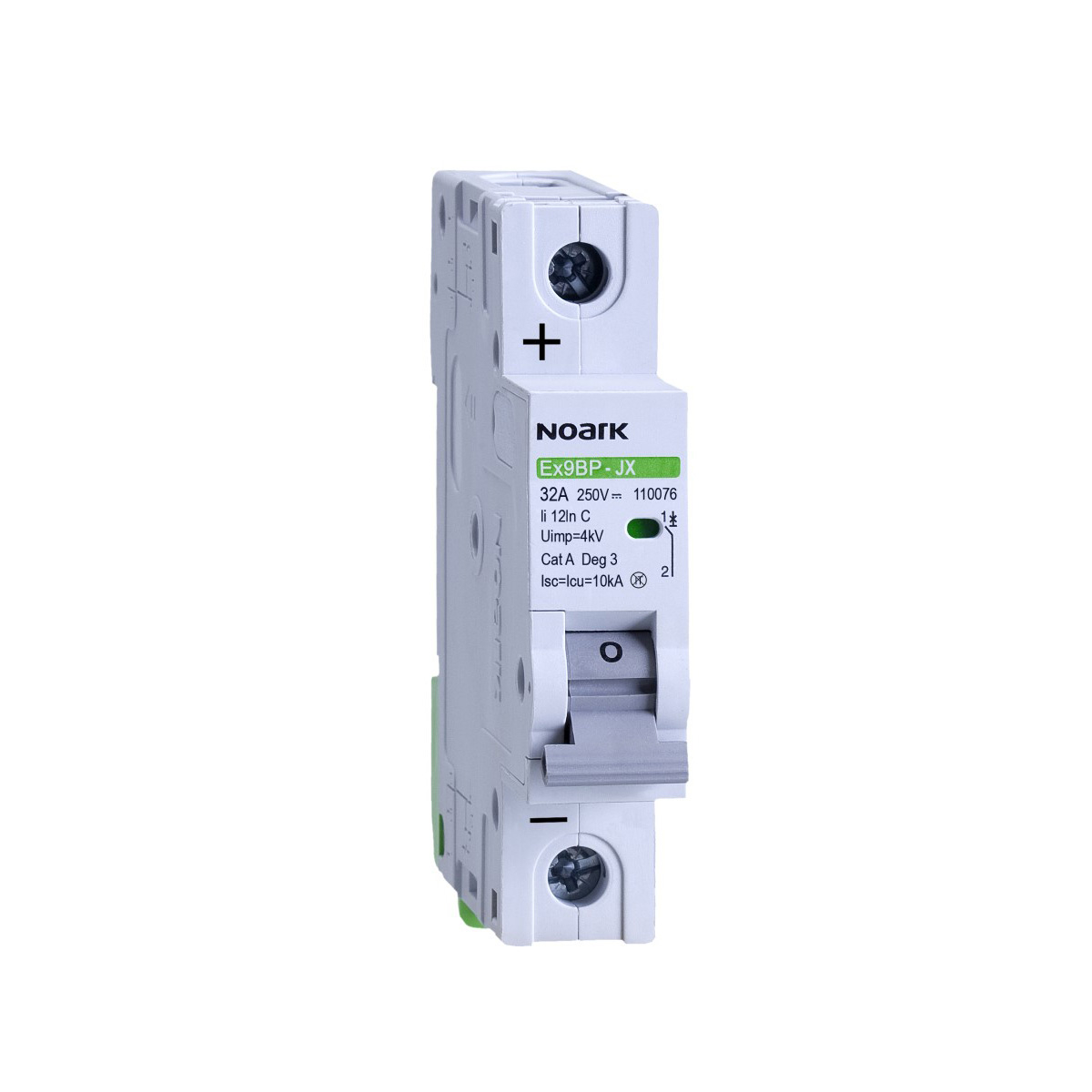

Acest intreruptor automat modular este destinat protectiei la suprasarcina si scurtcircuit in circuite de curent continuu. Configuratia cu 1 pol il recomanda pentru aplicatii DC generale din automatizari, circuite de comanda sau instalatii electrice de curent continuu, atunci cand parametrii circuitului sunt compatibili cu valorile nominale ale aparatului.

Aparatul are curent nominal de 25 A, caracteristica de declansare C si tensiune nominala de utilizare de 250 V DC. Capacitatea nominala de rupere la scurtcircuit este de 10 kA. Ocupa un singur modul de 18 mm pe sina DIN, iar dimensiunile indicate sunt de 18 x 89 x 77,5 mm. Gradul de protectie este IP20, iar domeniul de temperatura de functionare este de la -35 grade C la +70 grade C.

Montajul se realizeaza in tablouri electrice, pe sina DIN, iar conexiunile se efectueaza prin borne cu surub. Aparatul poate fi completat cu accesorii dedicate pentru semnalizare, comanda auxiliara sau declansare, in functie de configuratia instalatiei. Pentru alegerea corecta, curentul nominal, tensiunea DC, sectiunea conductoarelor si nivelul de scurtcircuit disponibil trebuie corelate cu proiectul electric.

Intreruptorul este dependent de polaritate, ceea ce impune respectarea stricta a marcajelor de polaritate ale bornelor la cablare. Nu se utilizeaza in circuite cu tensiuni, curenti sau conditii de mediu care depasesc limitele declarate. Instalarea, verificarea conexiunilor si punerea sub tensiune trebuie realizate numai cu circuitul scos de sub tensiune, de catre personal calificat.

Intrebari frecvente

Pentru ce tip de circuite este potrivit acest intreruptor automat?

Este destinat protectiei la suprasarcina si scurtcircuit in circuite de curent continuu, precum circuite de automatizare, comanda sau distributie DC, in limitele de 25 A si 250 V DC.

Ce inseamna caracteristica de declansare C?

Caracteristica C defineste comportamentul declansarii magnetice la curenti mari de scurta durata. Alegerea curbei trebuie realizata in functie de sarcina, curentii de pornire si proiectul instalatiei.

Trebuie respectata polaritatea la conectare?

Da. Aparatul este dependent de polaritate, astfel ca legaturile trebuie realizate conform marcajelor de pe borne. Conectarea inversata poate afecta functionarea corecta la intreruperea unui defect.

Cum se monteaza in tablou?

Se monteaza pe sina DIN si ocupa un singur modul de 18 mm. Conectarea se face prin borne cu surub, cu circuitul scos de sub tensiune si conform schemei electrice.

Poate fi utilizat in exterior?

Gradul de protectie IP20 indica necesitatea montarii intr-un tablou sau intr-o carcasa corespunzatoare, care sa asigure protectia adecvata impotriva contactului si a factorilor de mediu.
