Descriere

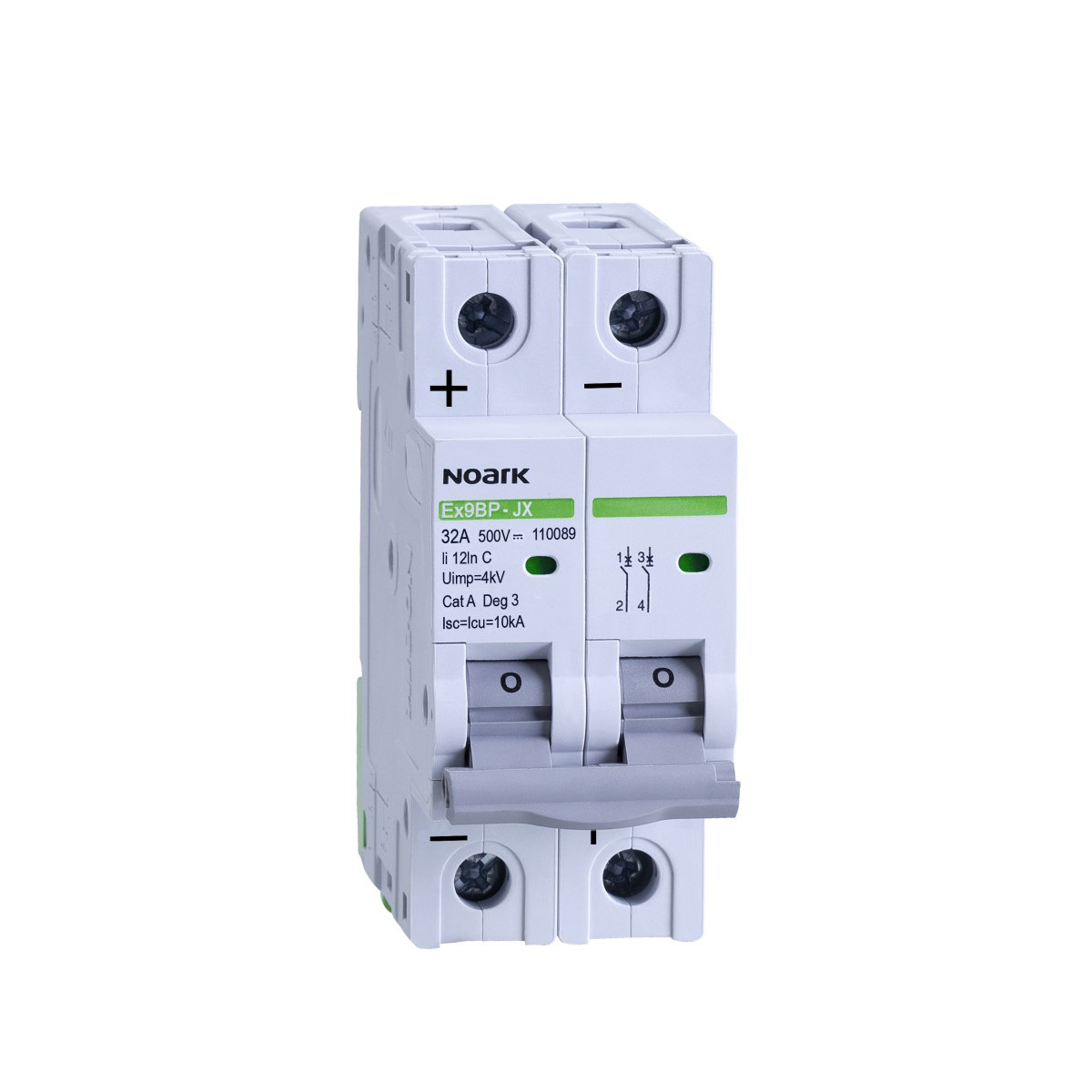

Acest intreruptor automat este destinat protectiei circuitelor de curent continuu impotriva suprasarcinilor si a curentilor de scurtcircuit. Configuratia cu 2 poli protejati il recomanda pentru aplicatii DC din automatizari, circuite de comanda si instalatii electrice rezidentiale sau tehnice care necesita protectie modulara dedicata curentului continuu.

Aparatul are curent nominal de 16 A, caracteristica de declansare C si tensiune nominala de 500 V DC. Capacitatea nominala de rupere la scurtcircuit este de 10 kA, conform EN 60898 si IEC 60947-2, iar clasa de limitare a curentului este 3. Constructia ocupa 2 module, are adancime de montaj de 74 mm, pierdere de putere declarata de 3,6 W si grad de protectie IP20.

Poate fi integrat in tablouri electrice si permite completarea cu echipamente auxiliare, precum contacte auxiliare sau de semnalizare, precum si declansatoare de tip deschidere la comanda ori subtensiune. Accesoriile compatibile se monteaza pe partea stanga a aparatului. Dimensionarea conductoarelor, alegerea carcasei si configurarea protectiilor trebuie realizate in functie de parametrii reali ai circuitului DC.

Produsul are polaritate dependenta, de aceea polaritatea bornelor trebuie respectata cu strictete la conectare. Este necesara intreruperea alimentarii inainte de montaj sau interventii, iar instalarea trebuie efectuata de personal calificat, cu respectarea schemei de conexiuni, a tensiunii nominale si a conditiilor de exploatare. Gradul IP20 impune montarea intr-un tablou sau intr-o carcasa care asigura protectia necesara impotriva atingerii accidentale si a influentelor externe.

Intrebari frecvente

Pentru ce tip de circuite este potrivit acest intreruptor automat

Este destinat circuitelor de curent continuu si poate fi utilizat pentru protectia la suprasarcina si scurtcircuit in aplicatii de automatizare, comanda sau circuite DC din instalatii electrice.

Care sunt valorile principale ale aparatului

Are 2 poli protejati, curent nominal de 16 A, caracteristica de declansare C, tensiune nominala de 500 V DC si capacitate nominala de rupere la scurtcircuit de 10 kA.

Este important sensul conectarii

Da. Aparatul este polarizat, astfel ca polaritatea bornelor indicata pentru circuitul de curent continuu trebuie respectata la montaj.

Poate fi echipat cu accesorii

Da. Poate fi completat cu contacte auxiliare sau de semnalizare si cu declansatoare pentru comanda de deschidere ori subtensiune, in limitele configuratiei admise de producator.

Ce protectie la atingere ofera

Gradul de protectie este IP20. Pentru utilizare in siguranta, aparatul trebuie montat intr-un tablou sau o carcasa adecvata aplicatiei.
