Descriere

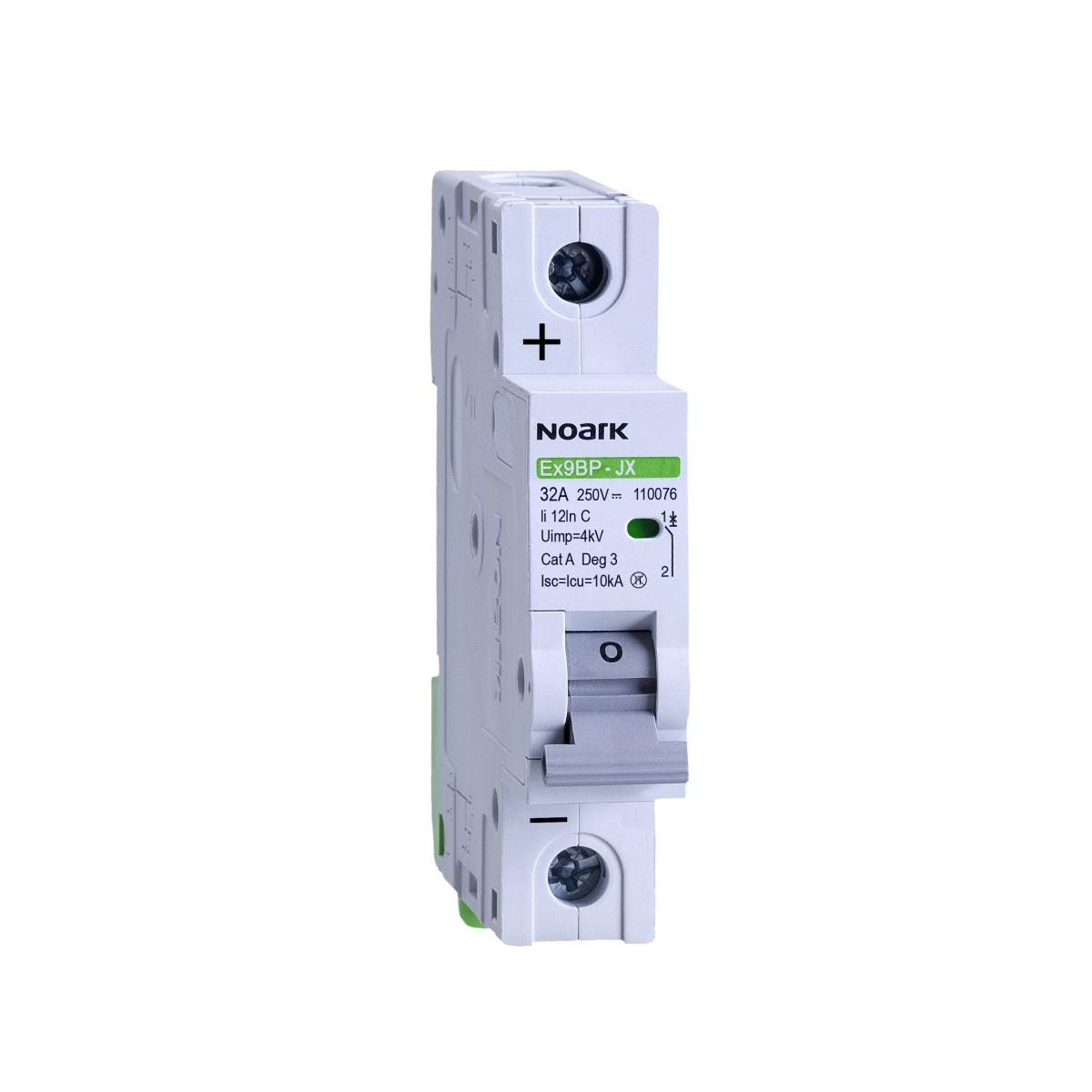

Acest intreruptor automat miniatural este destinat protectiei la suprasarcina si scurtcircuit in circuite de curent continuu. Configuratia cu un pol si caracteristica de declansare C il recomanda pentru aplicatii DC generale din automatizari, circuite de comanda si distributii de curent continuu din instalatii rezidentiale sau tehnice.

Aparatul are curent nominal de 16 A, tensiune nominala de utilizare 250 V DC si caracteristica C. Capacitatea nominala de rupere este de 10 kA, atat conform EN 60898, cat si conform IEC 60947-2. Constructia ocupa 1 modul, are adancimea de incorporare de 72 mm, grad de protectie IP20, clasa de limitare a curentului 3, categoria de supratensiune 3 si gradul de poluare 3. Puterea maxima disipata este de 1,8 W.

Pentru integrarea in tablouri cu aparataj modular, se va tine cont de latimea de un modul si de spatiul necesar pentru adancimea de incorporare. Gama permite adaugarea pe partea stanga a contactelor auxiliare sau de semnalizare, precum si a declansatoarelor de tip shunt sau subtensiune. Se pot monta pana la trei module de contacte si, simultan, pana la doua module de declansare compatibile.

Intreruptorul este polaritate dependent, de aceea conectarea trebuie realizata strict cu respectarea polaritatilor si a marcajelor bornelor. Este destinat exclusiv circuitelor DC, nu circuitelor de curent alternativ. Montajul, dimensionarea conductoarelor si alegerea protectiei trebuie efectuate de personal calificat, dupa verificarea tensiunii, curentului de sarcina si a conditiilor reale ale instalatiei.

Intrebari frecvente

Pentru ce tip de circuite este destinat acest intreruptor automat?

Este destinat circuitelor de curent continuu, pentru protectie la suprasarcina si scurtcircuit in aplicatii generale precum automatizari, comanda si distributii DC.

Care sunt valorile nominale principale?

Are 1 pol, curent nominal de 16 A, caracteristica de declansare C, tensiune nominala de 250 V DC si capacitate nominala de rupere de 10 kA.

Este important sensul de conectare al conductoarelor?

Da. Aparatul este polaritate dependent, astfel incat polaritatea indicata la borne trebuie respectata obligatoriu la instalare.

Pot fi montate accesorii suplimentare?

Da. Se pot adauga pe partea stanga contacte auxiliare sau de semnalizare si declansatoare compatibile de tip shunt sau subtensiune, in limitele configuratiei admise.

Poate fi utilizat in circuite de curent alternativ?

Nu. Acest model este proiectat pentru utilizare in circuite de curent continuu.
