Descriere

Intreruptorul automat in carcasa turnata este destinat protectiei si separarii circuitelor de distributie electrica in tablouri rezidentiale de mari dimensiuni, cladiri comerciale, instalatii administrative si aplicatii industriale. Echiparea cu declansator termomagnetic permite protectia la suprasarcina si la scurtcircuit, fiind adecvata pentru circuite de alimentare, plecari principale si distributii cu sarcini importante.

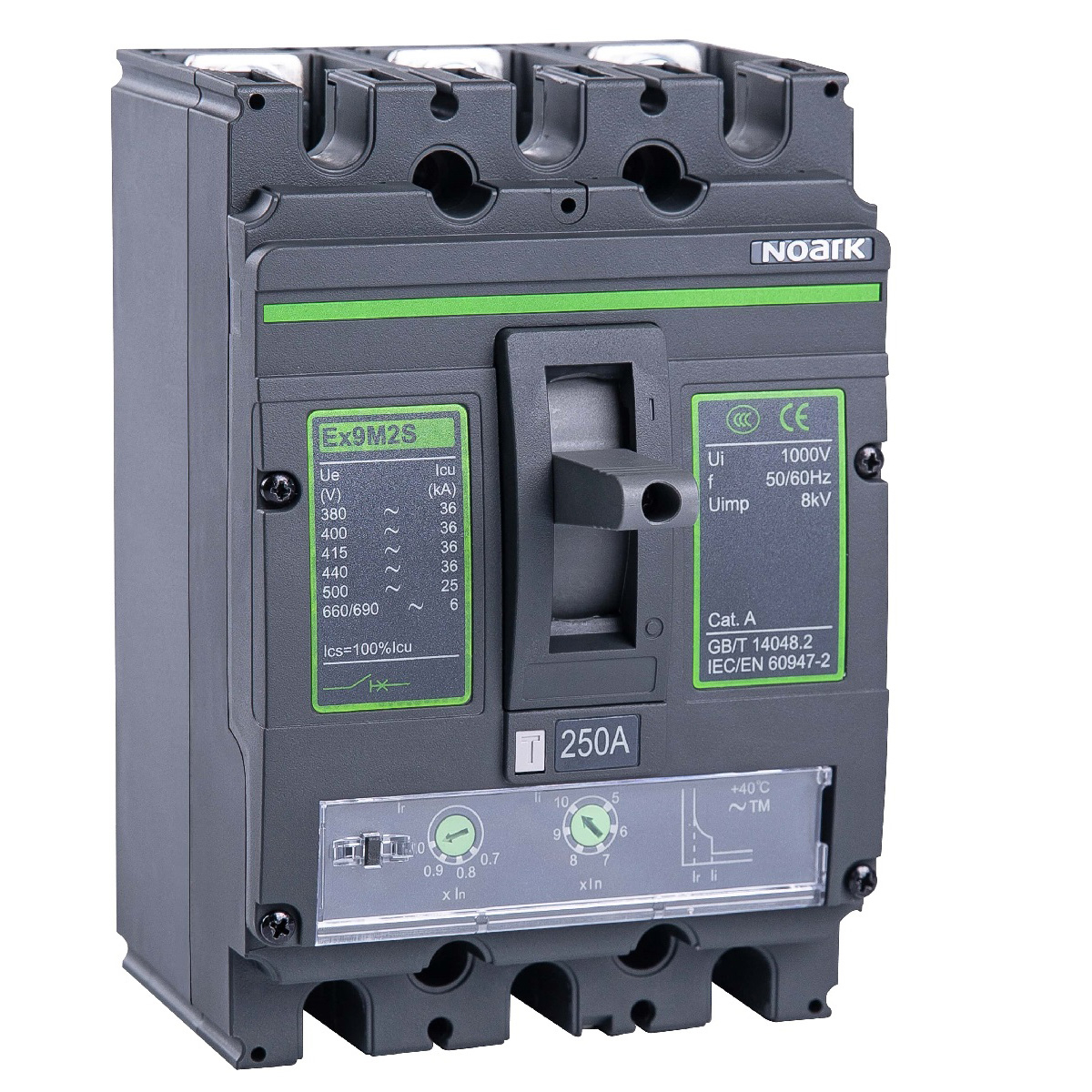

Aparatul are 3 poli, curent nominal permanent Iu de 200 A si tensiune nominala de utilizare de 415 pana la 690 V AC. Capacitatea nominala ultima de rupere la scurtcircuit Icu este de 36 kA la 400 V AC, 50 Hz, iar capacitatea de serviciu Ics este egala cu Icu, respectiv 36 kA la 415 V AC. Reglajul declansatorului de suprasarcina Ir este cuprins intre 140 si 200 A, iar declansatorul instantaneu pentru scurtcircuit Ii poate fi reglat intre 1000 si 2000 A. Tensiunea nominala de tinere la impuls Uimp este de 8 kV, iar gradul de protectie al aparatului este IP20.

Montajul se realizeaza ca aparat fix, in interiorul tablourilor electrice, cu conexiuni frontale pentru circuitul principal si borne de tip clema cadru. Produsul este livrat cu suruburi de montaj, cleme de conexiune si separatoare de faza. Montarea pe sina DIN este posibila optional, in functie de configuratia tabloului si de accesoriile utilizate. Aparatul poate fi completat cu accesorii compatibile, precum contacte auxiliare sau de semnalizare, bobine de declansare, declansatoare de minima tensiune, manere rotative si actionare motorizata.

Selectarea reglajelor si conectarea conductoarelor trebuie realizate de personal calificat, dupa calculul sarcinii, al curentului de scurtcircuit prezumat si al coordonarii protectiilor din instalatie. Respectati schema de montaj, sectiunea conductorilor, cuplul de strangere si distantele de izolatie recomandate de documentatia tehnica. Gradul IP20 presupune instalarea intr-o carcasa sau intr-un tablou care ofera protectia necesara impotriva atingerii accidentale si a influentelor de mediu.

Intrebari frecvente

Pentru ce aplicatii este recomandat acest intreruptor automat de 200 A?

Este recomandat pentru protectia si separarea circuitelor trifazate de distributie din tablouri electrice comerciale si industriale, inclusiv pentru plecari principale sau circuite cu sarcini mari.

Ce reglaje de protectie sunt disponibile?

Declansatorul termic pentru suprasarcina se poate regla intre 140 si 200 A. Declansatorul magnetic instantaneu pentru scurtcircuit se poate regla intre 1000 si 2000 A.

Care este capacitatea de rupere la scurtcircuit?

Capacitatea nominala ultima de rupere Icu este de 36 kA la 400 V AC, 50 Hz. Capacitatea de rupere in serviciu Ics este de 36 kA la 415 V AC.

Poate fi echipat cu accesorii pentru comanda sau semnalizare?

Da. Aparatul poate utiliza accesorii compatibile, inclusiv contacte auxiliare, contacte de semnalizare, bobine de declansare, declansatoare de minima tensiune, manere rotative si actionare motorizata.

Este potrivit pentru montaj pe sina DIN?

Montajul standard este ca aparat fix in tablou. Montarea pe sina DIN este disponibila optional, in functie de configuratia de montaj si accesoriile folosite.
