Descriere

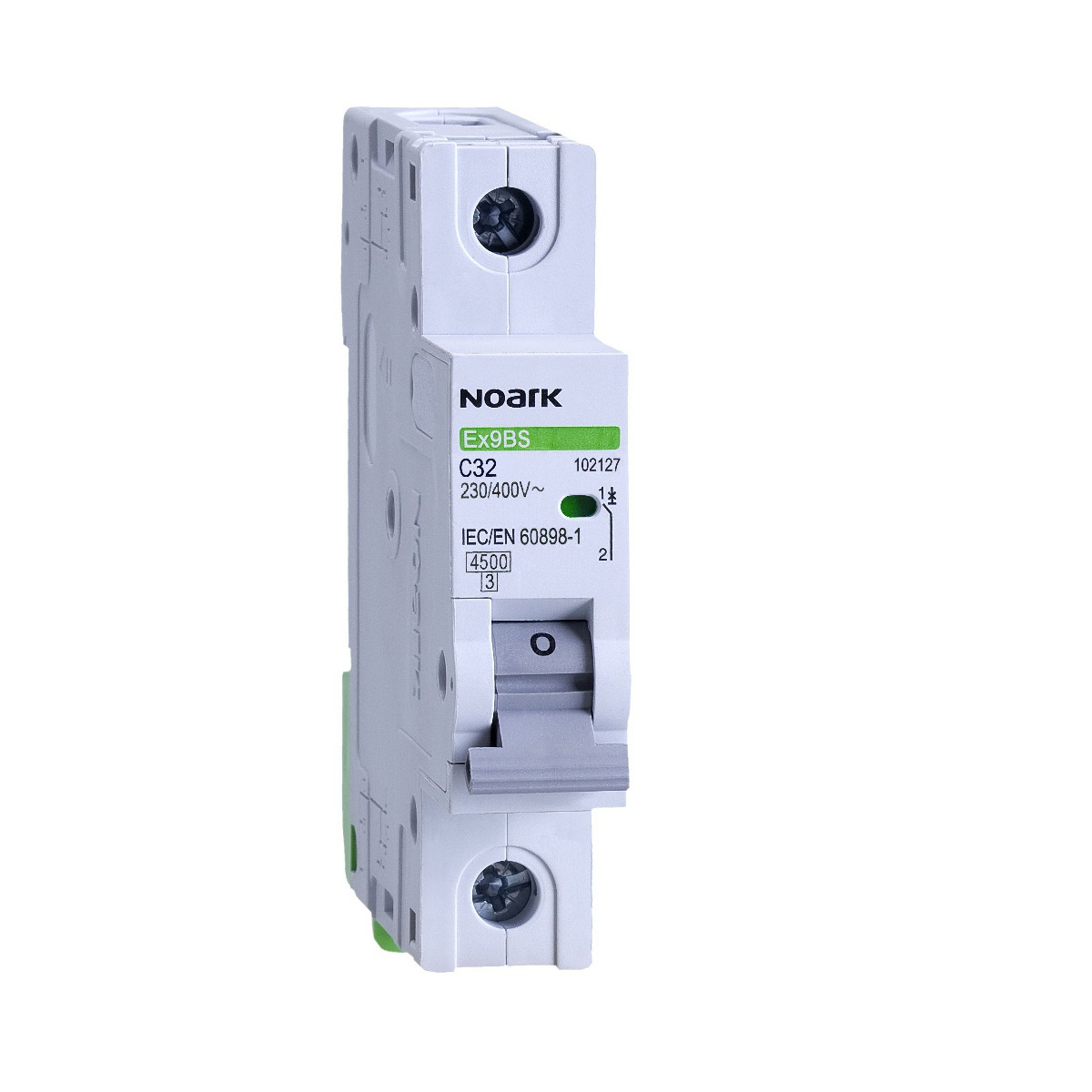

Mini-intreruptorul automat modular este destinat protectiei circuitelor electrice impotriva suprasarcinilor si scurtcircuitelor, in tablouri de distributie rezidentiale, comerciale sau industriale. Echipamentul are un pol de protectie si este o alegere adecvata pentru circuite pentru care proiectul electric impune un curent nominal de 20 A si caracteristica de declansare B.

Datele confirmate pentru aceasta configuratie includ curent nominal de 20 A, 1 pol, tensiune de tip AC, tensiune nominala de 230 V si capacitate nominala de rupere la scurtcircuit Icn de 4,5 kA, declarata atat la 230 V, cat si la 400 V conform EN 60898-1. Aparatul are clasa de limitare a curentului 3, categoria de supratensiune III, grad de poluare 2 si grad de protectie IP20. Ocupa un modul, cu latime de 18 mm, iar seria este proiectata pentru tensiune operationala de pana la 230/400 V AC, la frecventa de 50/60 Hz.

Montajul se realizeaza prin fixare rapida pe sina DIN de 35 mm, in interiorul unui tablou electric adecvat. Conexiunea poate fi realizata cu alimentarea de sus sau de jos, conform schemei de instalare. Aparatul accepta echipamente suplimentare compatibile, precum contacte auxiliare de pozitie, contacte de semnalizare a declansarii, bobine de declansare, bobine de minima tensiune, bobine de supratensiune si blocuri diferentiale atasabile. Se pot utiliza pana la trei module de contacte si pana la doua module de bobine.

Gradul IP20 indica necesitatea instalarii intr-o incinta sau un tablou care impiedica accesul la partile active. Dimensionarea protectiei, alegerea curbei de declansare, sectiunea conductoarelor si conectarea trebuie stabilite in functie de circuit si de curentul de scurtcircuit disponibil la locul montajului. Instalarea, verificarea cuplului bornelor si punerea in functiune trebuie efectuate de personal calificat, cu alimentarea intrerupta si cu respectarea reglementarilor electrice aplicabile.

Intrebari frecvente

Pentru ce tip de aplicatii este recomandat acest intreruptor automat?

Este destinat protectiei circuitelor electrice din tablouri rezidentiale, comerciale si industriale, impotriva suprasarcinilor si scurtcircuitelor.

Care sunt caracteristicile electrice principale?

Aparatul are 1 pol, curent nominal de 20 A, caracteristica de declansare B si capacitate nominala de rupere de 4,5 kA.

Cum se monteaza?

Se fixeaza rapid pe sina DIN de 35 mm, in interiorul unui tablou electric corespunzator. Ocupa un modul de 18 mm.

Poate fi echipat cu accesorii?

Da. Este compatibil cu contacte auxiliare si de semnalizare, bobine de declansare, bobine de minima tensiune, bobine de supratensiune si blocuri diferentiale atasabile compatibile.

Este adecvat pentru montaj direct in exterior?

Nu. Gradul de protectie IP20 necesita instalarea intr-un tablou sau intr-o incinta care asigura protectie suplimentara fata de atingerea partilor active si influentele mediului.
