Descriere

Intreruptorul automat modular monopol este destinat protectiei circuitelor de distributie in instalatii rezidentiale, comerciale si industriale. Asigura declansarea la suprasarcina si scurtcircuit, fiind adecvat pentru circuite monofazate unde este necesara protectia unui singur pol. Caracteristica de declansare B il recomanda pentru circuite cu curenti de pornire redusi, selectarea corecta realizandu-se in functie de consumatori, conductoare si proiectul instalatiei.

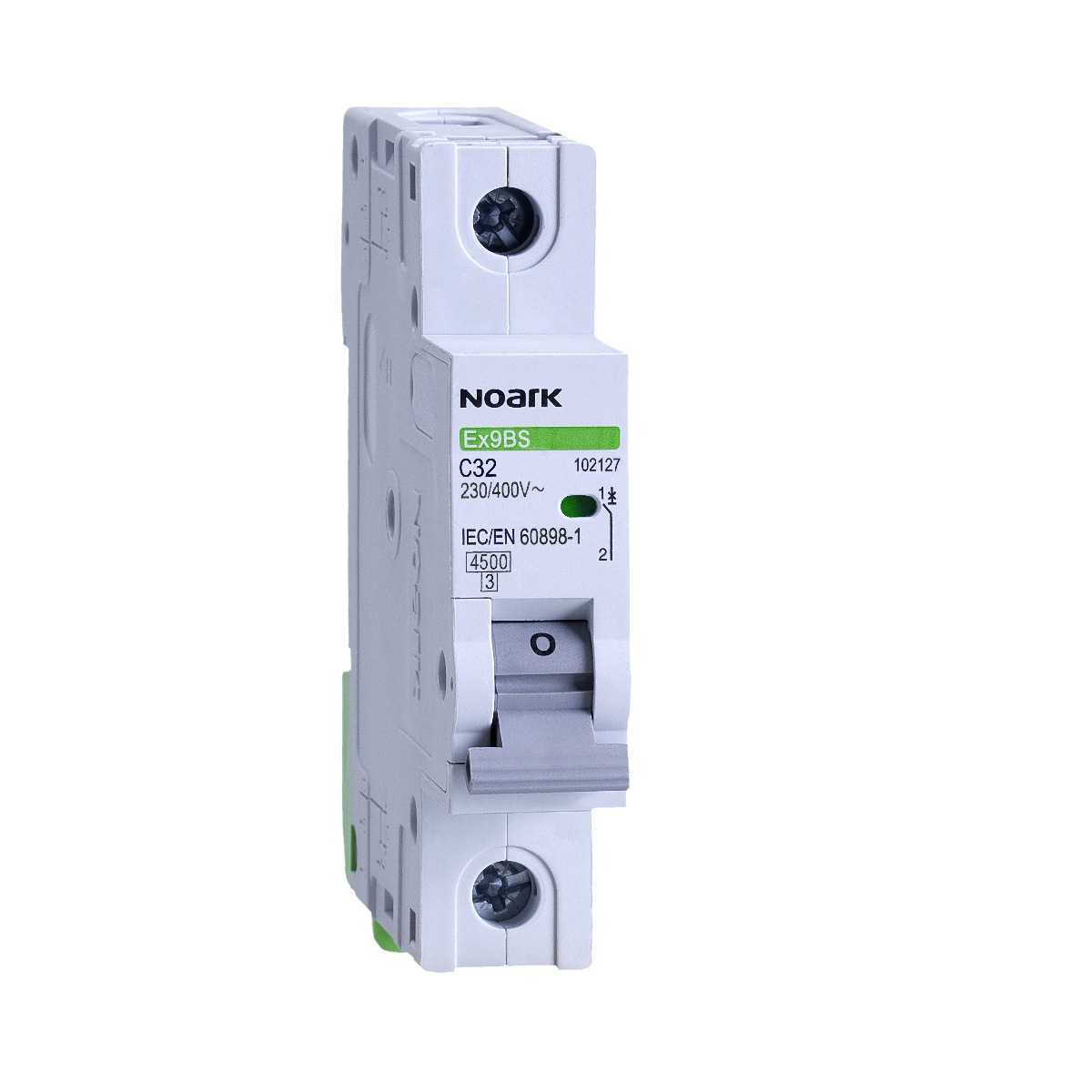

Aparatul are 1 pol protejat, curent nominal de 25 A, caracteristica de declansare B si capacitate nominala de rupere la scurtcircuit Icn de 4,5 kA. Este prevazut pentru utilizare in curent alternativ la 230 V, cu frecventa nominala de 50/60 Hz. Seria este testata conform IEC/EN 60898-1, are tensiune nominala de tinere la impuls de 4 kV, tensiune nominala de izolare de 690 V AC si clasa de selectivitate 3.

Montajul se realizeaza rapid pe sina DIN de 35 mm. Dispozitivul ocupa o latime de 18 mm pentru un pol si are inaltimea de 83 mm, respectiv 89 mm cu clema de sina inclusa. Bornele cu cap fix si brida culisanta accepta conductoare cu sectiunea intre 1 si 35 mm2; cuplul de strangere indicat este de 2 pana la 3,5 Nm. Alimentarea poate fi conectata atat din partea superioara, cat si din partea inferioara, conform schemei de instalare.

Produsul are grad de protectie IP20 si este destinat montajului in tablouri sau carcase care asigura protectia necesara la atingere si la influentele mediului. Conditiile declarate pentru serie includ temperatura ambianta intre -30 si +70 grade C, altitudine de pana la 2000 m, umiditate relativa de maximum 95%, grad de poluare 2 si clasa de instalare III. Instalarea, dimensionarea protectiei si verificarea cuplului de strangere trebuie efectuate de personal calificat, cu alimentarea intrerupta.

Intrebari frecvente

Pentru ce se utilizeaza un intreruptor automat monopol de 25 A cu curba B?

Se utilizeaza pentru protectia unui circuit electric monofazat impotriva suprasarcinilor si scurtcircuitelor. Curba B este potrivita, in general, pentru circuite cu curenti de pornire redusi, iar alegerea trebuie facuta in functie de sarcina si sectiunea conductoarelor.

Ce inseamna capacitatea de rupere de 4,5 kA?

Capacitatea de rupere de 4,5 kA reprezinta nivelul nominal al curentului de scurtcircuit pe care intreruptorul il poate intrerupe in conditii specificate. Este important ca aceasta valoare sa fie compatibila cu nivelul de scurtcircuit estimat in punctul de instalare.

Pe ce tip de sina se monteaza?

Se monteaza prin prindere rapida pe sina DIN standard de 35 mm, utilizata in tablouri electrice modulare.

Care este sectiunea de conductor acceptata de borne?

Bornele accepta conductoare cu sectiunea intre 1 si 35 mm2. Respectati cuplul de strangere de 2 pana la 3,5 Nm si recomandarile proiectului electric pentru tipul conductorului utilizat.

Poate fi alimentat atat de sus, cat si de jos?

Da. Conectarea alimentarii este permisa atat din partea superioara, cat si din partea inferioara, cu respectarea schemei de conexiuni si a regulilor de instalare.
