Descriere

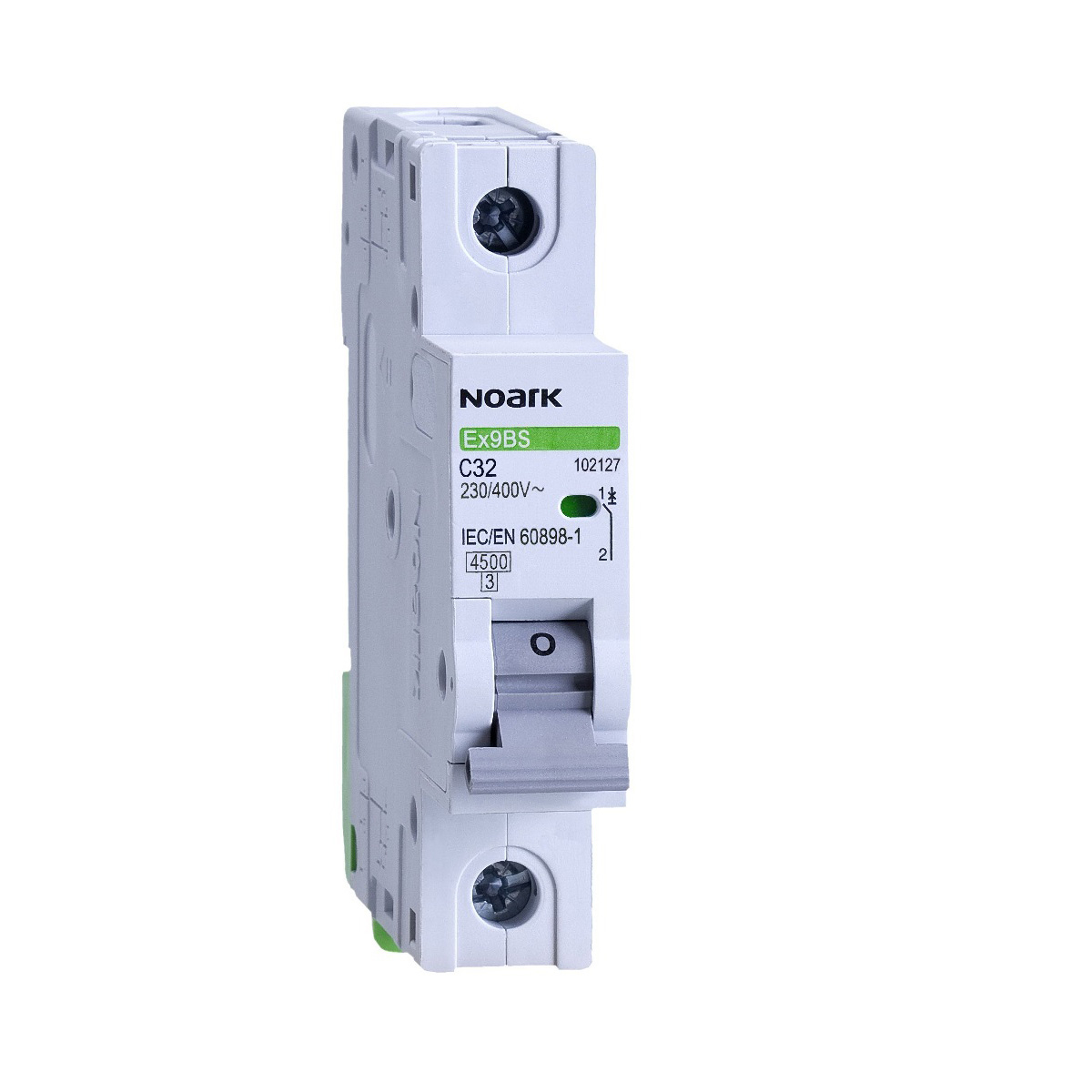

Intreruptorul automat modular unipolar este destinat protectiei circuitelor electrice de distributie impotriva suprasarcinilor si scurtcircuitelor. Este o alegere potrivita pentru tablouri electrice rezidentiale, comerciale si industriale, atunci cand proiectul necesita protectie pe un singur pol si un curent nominal de 40 A. Curba de declansare C il recomanda pentru circuite cu curenti de pornire moderati, selectarea finala urmand sa fie realizata conform caracteristicilor consumatorilor si calculului instalatiei.

Produsul are 1 pol, curent nominal de 40 A, caracteristica de declansare C si capacitate nominala de rupere la scurtcircuit Icn de 4.5 kA. Este testat partial conform IEC/EN 60898-1, are tensiune nominala de utilizare de 240/415 V AC, frecventa nominala de 50/60 Hz, tensiune de tinere la impuls de 4 kV si tensiune nominala de izolare de 690 V AC. Pentru aplicatii in curent continuu, tensiunea declarata este de 72 V DC pe pol pentru varianta cu 1 pol.

Montajul se realizeaza prin prindere rapida pe sina DIN de 35 mm. Aparatul ocupa 18 mm latime pentru un pol, are inaltime de 83 mm, respectiv 89 mm cu clema de sina, iar alimentarea poate fi conectata de sus sau de jos. Bornele cu cap fix si brida culisanta accepta conductori cu sectiunea intre 1 si 35 mm2; cuplul de strangere indicat pentru borne este intre 2 si 3.5 Nm. Poate fi extins cu accesorii compatibile, inclusiv contacte auxiliare sau de semnalizare, bobine si blocuri diferentiale atasabile.

Gradul de protectie este IP20, astfel ca aparatul trebuie instalat intr-un tablou sau intr-o carcasa care asigura protectia adecvata la atingere si la influentele mediului. Conditiile declarate de utilizare includ temperatura ambianta intre -30 si +70 grade C, altitudine de maximum 2000 m, umiditate relativa de maximum 95%, grad de poluare 2 si clasa de instalare III. Instalarea, dimensionarea conductoarelor, alegerea protectiei din amonte si verificarea cuplului de strangere trebuie efectuate de personal calificat, cu alimentarea intrerupta.

Intrebari frecvente

Pentru ce se utilizeaza un intreruptor automat unipolar de 40 A cu curba C?

Se utilizeaza pentru protectia unui circuit electric impotriva suprasarcinilor si scurtcircuitelor, in tablouri de distributie rezidentiale, comerciale sau industriale. Curba C este adecvata pentru circuite cu curenti de pornire moderati, daca dimensionarea este confirmata prin proiectul instalatiei.

Care este capacitatea de rupere la scurtcircuit?

Capacitatea nominala de rupere la scurtcircuit Icn este de 4.5 kA. Este important ca aceasta valoare sa fie corelata cu nivelul de scurtcircuit estimat la locul de instalare.

Cum se monteaza aparatul?

Se fixeaza rapid pe sina DIN de 35 mm. Alimentarea poate fi realizata de sus sau de jos, iar conductoarele se conecteaza in bornele dispozitivului cu respectarea sectiunii admise si a cuplului de strangere indicat.

Poate fi utilizat fara tablou electric?

Nu este recomandata utilizarea expusa. Gradul de protectie IP20 necesita montarea intr-un tablou sau intr-o carcasa adecvata, care sa previna atingerea partilor active si sa asigure conditiile corecte de exploatare.

Ce accesorii pot fi utilizate impreuna cu intreruptorul?

Gama permite utilizarea de contacte auxiliare de pozitie sau semnalizare a declansarii, bobine de declansare, bobine de minima tensiune, bobine de supratensiune si blocuri diferentiale atasabile compatibile. Se pot instala pana la trei contacte si pana la doua bobine, in limitele configuratiei admise.
