Descriere

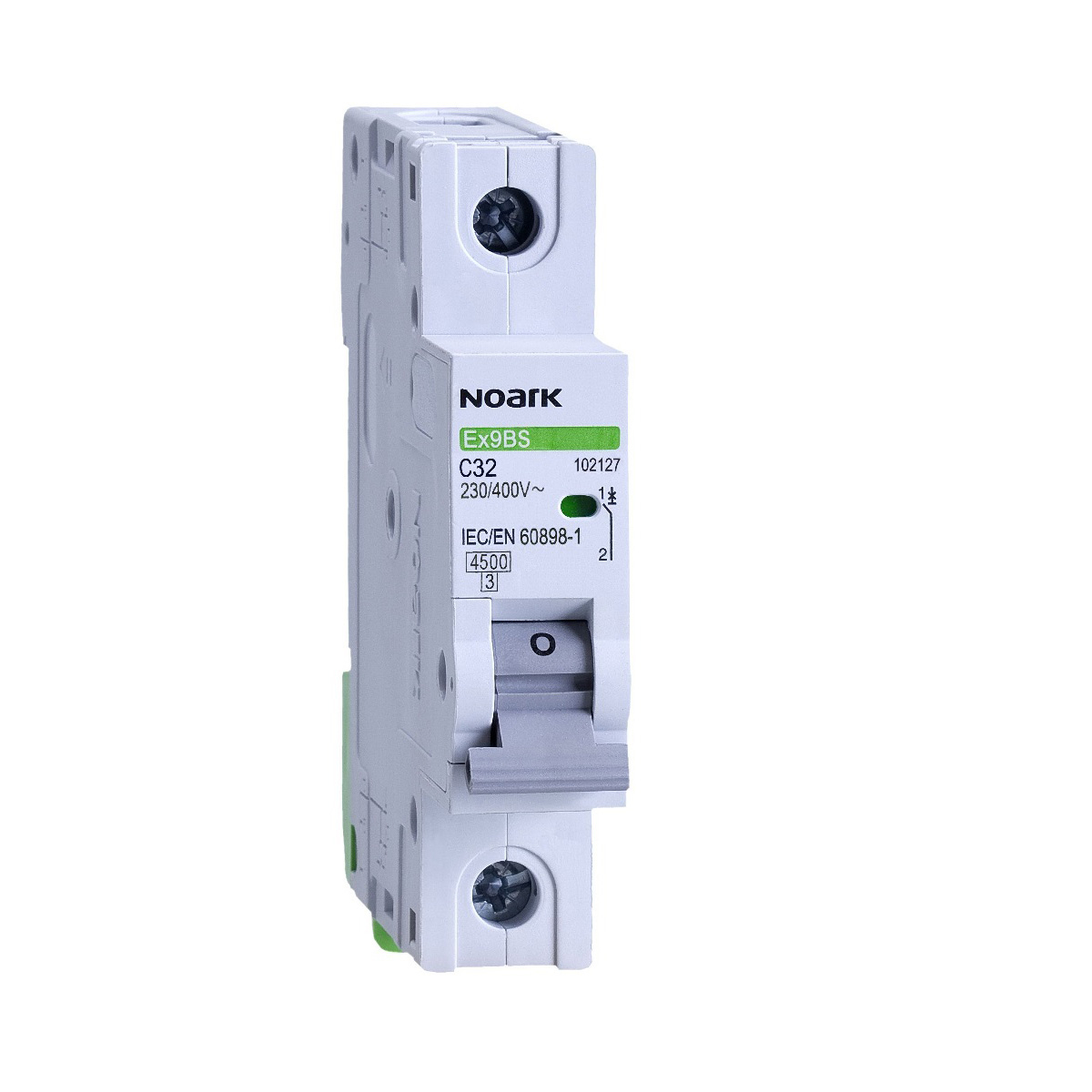

Intreruptorul automat modular este destinat protectiei circuitelor de distributie in instalatii rezidentiale, comerciale si industriale. Echipamentul intrerupe automat circuitul la suprasarcina sau scurtcircuit si este recomandat pentru circuite unde curentii de pornire sunt moderati, specifici caracteristicii de declansare C. Constructia cu un pol il face potrivit pentru protectia unei singure faze.

Produsul are curent nominal de 63 A, caracteristica de declansare C si capacitate nominala de rupere la scurtcircuit de 4.5 kA. Functioneaza in retele de curent alternativ, la tensiune nominala de lucru de 240/415 V AC si frecventa de 50/60 Hz, iar tensiunea nominala de izolatie este de 690 V. Gradul de protectie este IP20, sectiunea maxima indicata pentru borne este de 35 mm2, iar cuplul de strangere al bornelor este de 3.5 Nm.

Aparatul se monteaza modular in tabloul electric, pe sina DIN, si se conecteaza respectand schema instalatiei, sectiunea conductorului si cuplul de strangere recomandat. Seria permite echiparea cu accesorii compatibile, precum contacte auxiliare, contacte de semnalizare a declansarii, bobine de declansare, bobine de minima tensiune, bobine de declansare la supratensiune sau blocuri diferentiale atasabile. Pot fi utilizate pana la trei module de contacte auxiliare si sau semnalizare, precum si pana la doua module de bobine.

Montajul, dimensionarea protectiei si verificarea selectivitatii trebuie realizate de personal calificat, cu alimentarea oprita si absenta tensiunii confirmata inainte de interventie. Aparatul este prevazut pentru utilizare in interiorul unui tablou electric corespunzator; protectia IP20 nu il recomanda pentru expunere directa la apa, praf sau atingeri accidentale. Temperatura de functionare declarata este intre -25 grade C si +50 grade C, iar temperatura de depozitare intre -30 grade C si +70 grade C.

Intrebari frecvente

Pentru ce tip de circuite este potrivit intreruptorul automat cu curba C?

Este potrivit pentru circuite de curent alternativ cu curenti de pornire moderati, utilizate frecvent in tablouri rezidentiale, comerciale si industriale.

Care este capacitatea de rupere la scurtcircuit?

Capacitatea nominala de rupere la scurtcircuit este de 4.5 kA.

Se pot adauga accesorii?

Da. Poate fi echipat cu contacte auxiliare sau de semnalizare, bobine de declansare, bobine de minima tensiune, bobine de declansare la supratensiune si blocuri diferentiale atasabile compatibile.

Ce conditii trebuie respectate la montaj?

Montajul se realizeaza in tablou electric, pe sina DIN, de catre personal calificat. Conductoarele trebuie dimensionate corect, bornele trebuie stranse la cuplul indicat, iar alimentarea trebuie oprita inainte de orice interventie.

Este adecvat pentru montaj direct in exterior?

Nu este recomandat pentru expunere directa la mediul exterior. Gradul de protectie IP20 necesita instalarea intr-un tablou sau intr-o carcasa adecvata mediului de utilizare.
