Descriere

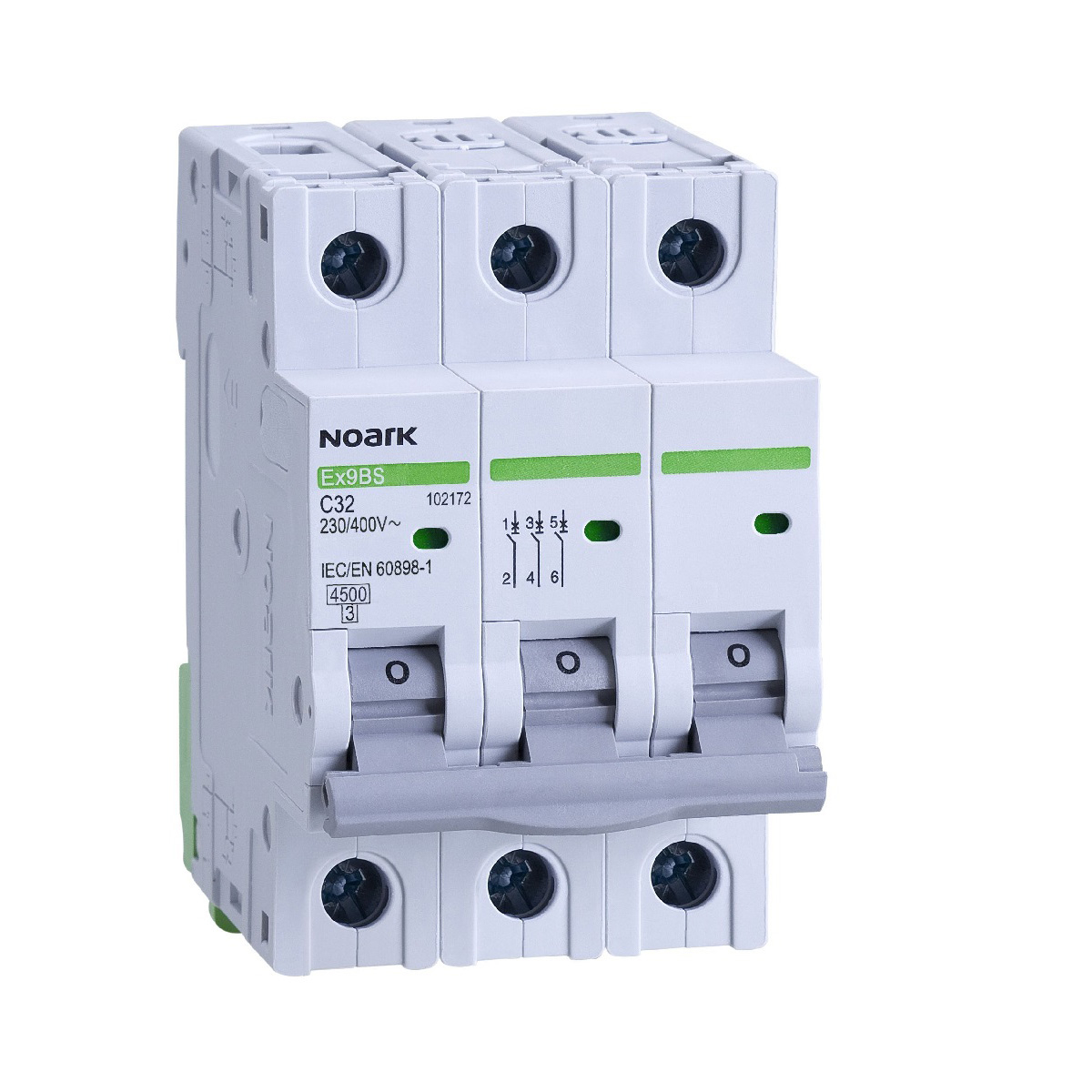

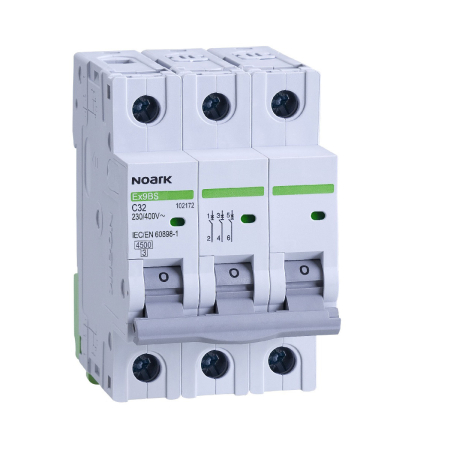

Acest intreruptor automat modular este destinat protectiei circuitelor de distributie trifazate impotriva suprasarcinilor si scurtcircuitelor. Configuratia cu 3 poli protejati permite intreruperea simultana a celor trei faze, fiind adecvata pentru tablouri electrice din aplicatii rezidentiale, comerciale si industriale. Caracteristica de declansare B se alege in functie de calculul instalatiei si de tipul consumatorilor alimentati.

Aparatul are curent nominal de 32 A, tensiune nominala de 400 V AC si functioneaza la frecventa de 50-60 Hz. Capacitatea nominala de rupere la scurtcircuit Icn conform EN 60898 este de 4.5 kA la 230 V si 400 V. Echipamentul are clasa de limitare a curentului 3, categoria de supratensiune III, grad de poluare 2 si grad de protectie IP20. Dimensiunea constructiva este de 3 module, iar adancimea de montaj este de 74 mm.

Montajul se realizeaza in tablouri electrice modulare, pe sina DIN, cu rezervarea unui spatiu de 3 module. Produsul poate fi echipat cu accesorii compatibile pentru semnalizare si comanda, inclusiv contacte auxiliare sau de semnalizare a declansarii si bobine de declansare ori de minima tensiune. In configuratia admisa pot fi utilizate pana la trei unitati de contacte auxiliare si sau semnalizare, precum si pana la doua unitati pentru bobine.

Instalarea, dimensionarea conductoarelor si alegerea protectiei trebuie efectuate de personal calificat, conform proiectului electric si normelor aplicabile. Gradul IP20 impune montarea intr-un tablou sau o carcasa care previne atingerea partilor active. Pentru protectie la curent rezidual, atunci cand aceasta este necesara, circuitul trebuie completat cu un dispozitiv diferential adecvat; intreruptorul automat protejeaza in principal la suprasarcina si scurtcircuit.

Intrebari frecvente

Pentru ce tip de circuit se foloseste acest intreruptor automat?

Este destinat protectiei circuitelor trifazate de distributie impotriva suprasarcinilor si scurtcircuitelor, in tablouri electrice rezidentiale, comerciale sau industriale.

Care sunt parametrii electrici principali?

Are 3 poli protejati, curent nominal de 32 A, tensiune nominala de 400 V AC, frecventa de 50-60 Hz si capacitate nominala de rupere la scurtcircuit de 4.5 kA.

Cate module ocupa in tabloul electric?

Ocupa 3 module si are adancimea de montaj de 74 mm.

Poate fi echipat cu accesorii?

Da. Este compatibil cu accesorii pentru semnalizare si comanda, precum contacte auxiliare, contacte de semnalizare a declansarii si bobine de declansare sau de minima tensiune.

Asigura si protectie diferentiala?

Nu. Pentru protectie la curent rezidual este necesar un dispozitiv diferential ales separat, in functie de cerintele instalatiei.
