Descriere

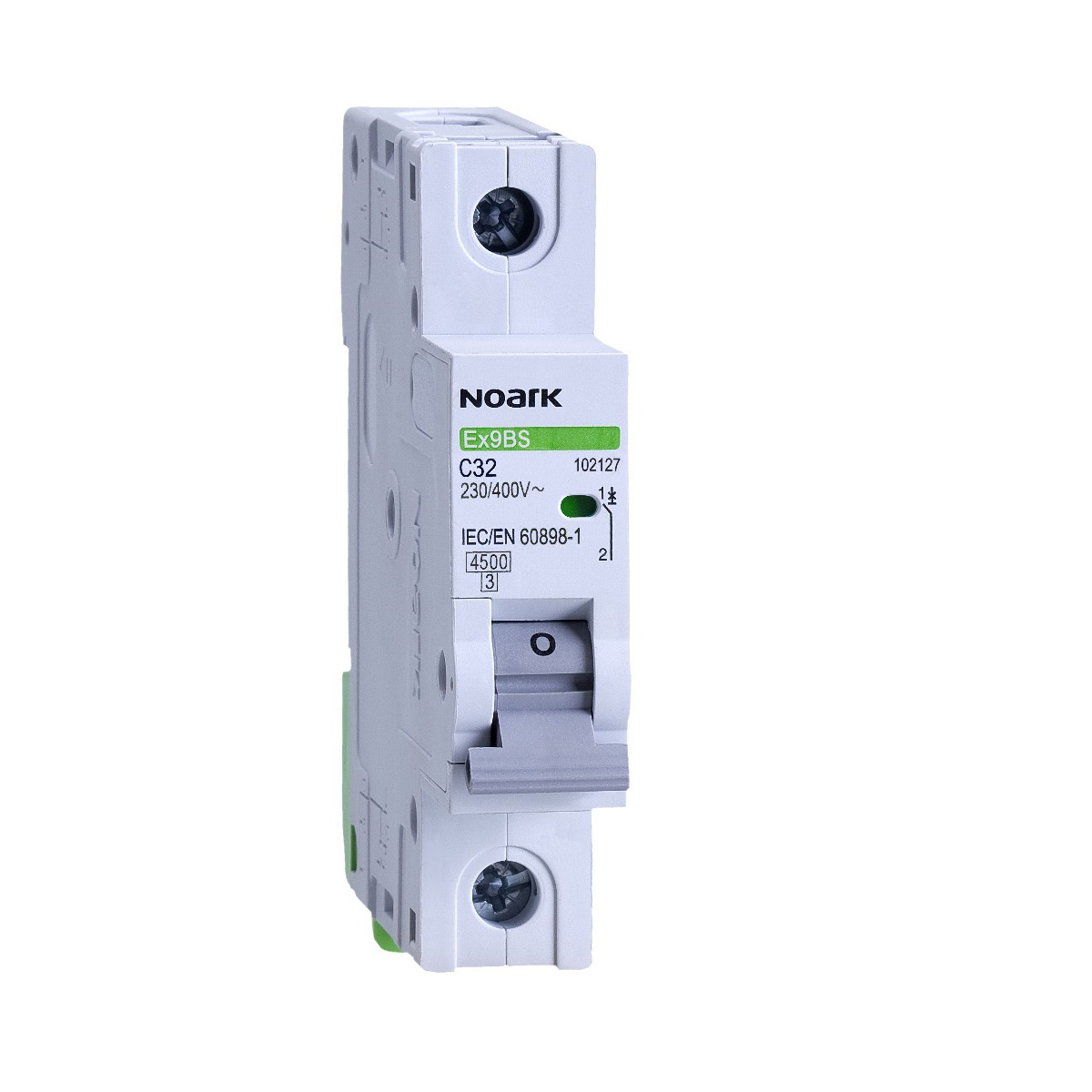

Acest mini-intreruptor automat modular este destinat protectiei circuitelor electrice in tablouri de distributie rezidentiale, comerciale sau industriale. Combina functia de protectie la suprasarcina si scurtcircuit cu posibilitatea de comanda manuala pentru deschiderea sau inchiderea circuitului. Executia monopolara este adecvata pentru protectia unui singur conductor activ dintr-un circuit de curent alternativ.

Aparatul are 1 pol de protectie, curent nominal de 32 A si caracteristica de declansare C. Tensiunea nominala este de 230 V AC, iar capacitatea nominala de rupere la scurtcircuit Icn conform EN 60898 este de 4.5 kA, atat la 230 V, cat si la 400 V. Dispune de clasa de limitare a curentului 3, categorie de supratensiune III, grad de poluare 2 si grad de protectie IP20. Ocupa 1 modul in tablou, iar adancimea de montaj este de 72 mm.

Montajul se realizeaza pe sina DIN in interiorul unui tablou electric corespunzator. Aparatul nu comuta simultan conductorul de nul, fiind prevazut pentru protectia unui singur pol. Poate fi echipat cu accesorii compatibile, inclusiv contacte auxiliare sau de semnalizare a declansarii, bobine de declansare, bobine de minima tensiune, bobine de declansare la supratensiune si blocuri diferentiale atasabile. Se pot utiliza pana la trei unitati de contacte auxiliare si sau semnalizare, impreuna cu pana la doua unitati pentru bobine.

Selectarea protectiei trebuie efectuata in functie de sectiunea conductorului, sarcina circuitului, modul de instalare si nivelul curentului de scurtcircuit disponibil in tablou. Gradul IP20 recomanda utilizarea in interiorul unei carcase sau al unui tablou care asigura protectia necesara impotriva atingerii partilor active si a influentelor mediului. Instalarea, verificarea conexiunilor si punerea in functiune trebuie realizate de personal calificat, cu alimentarea oprita.

Intrebari frecvente

Pentru ce este utilizat un intreruptor automat monopolar de 32 A?

Este utilizat pentru protectia unui circuit de 230 V AC impotriva suprasarcinilor si scurtcircuitelor, atunci cand proiectarea instalatiei impune un curent nominal de 32 A.

Ce inseamna curba de declansare C?

Curba C este o caracteristica de declansare utilizata frecvent pentru circuite generale, unde pot aparea curenti de pornire moderati la conectarea anumitor consumatori.

Se monteaza pe sina DIN?

Da. Aparatul este modular, ocupa 1 modul si este destinat montajului in tablou electric pe sina DIN.

Poate fi echipat cu accesorii?

Da. Poate fi utilizat cu contacte auxiliare sau de semnalizare, bobine de declansare, bobine de minima tensiune, bobine de supratensiune si blocuri diferentiale atasabile compatibile.

Este potrivit pentru montaj la exterior?

Gradul de protectie IP20 indica utilizarea in interiorul unui tablou sau al unei carcase care asigura protectia necesara fata de mediul de instalare.
