Descriere

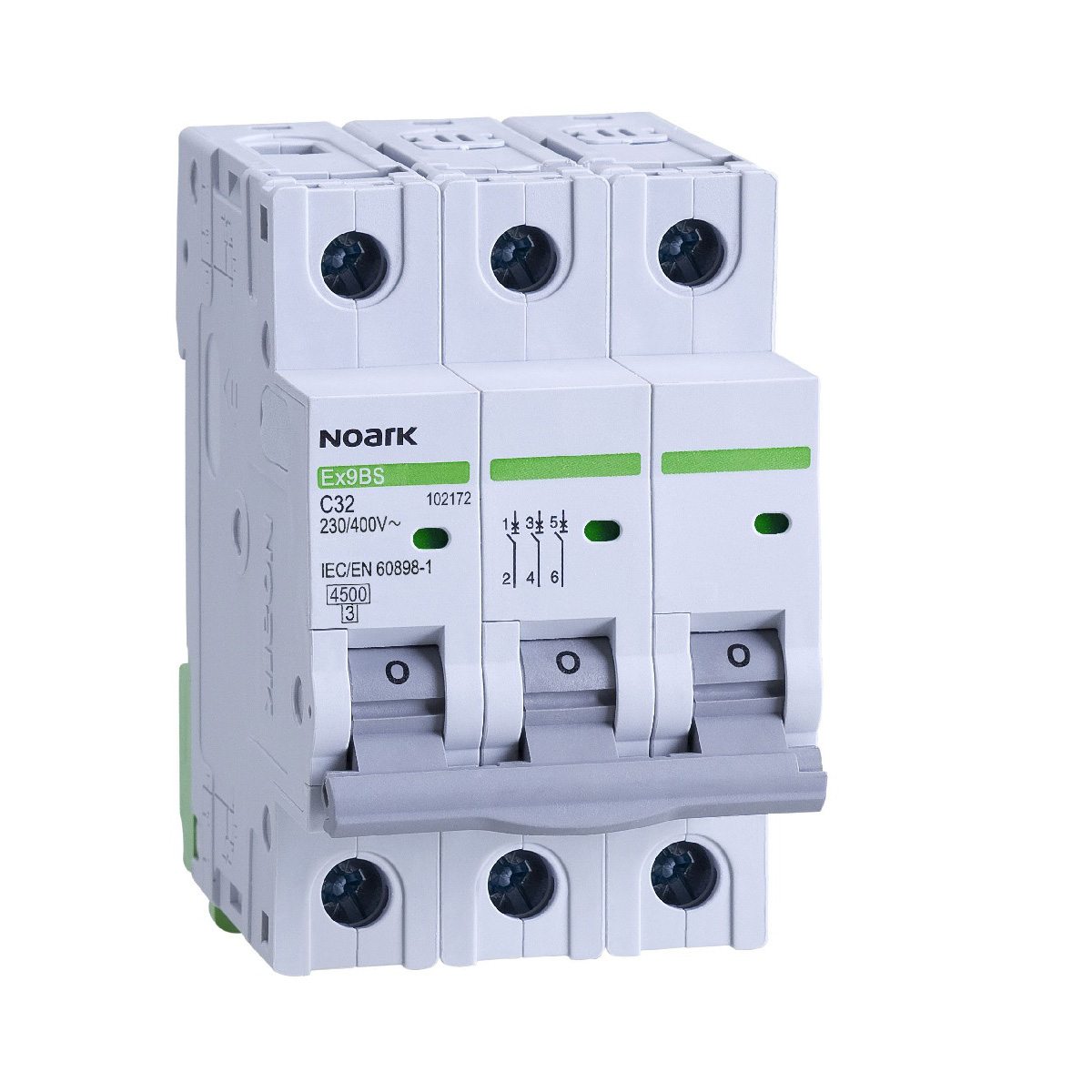

Acest intreruptor automat modular tripolar este destinat protectiei circuitelor de distributie impotriva suprasarcinilor si scurtcircuitelor. Configuratia cu 3 poli il recomanda pentru circuite trifazate din tablouri electrice rezidentiale, comerciale sau industriale, atunci cand proiectul necesita protectie la curent nominal de 10 A si caracteristica de declansare B.

Aparatul are 3 poli, curent nominal de 10 A, caracteristica de declansare B si capacitate nominala de rupere la scurtcircuit Icn de 4.5 kA. Este testat conform IEC/EN 60898-1, functioneaza la frecventa de 50/60 Hz si are clasa de limitare a curentului 3. Tensiunea nominala de tinere la impuls este de 4 kV, iar tensiunea nominala de izolare este de 690 V AC.

Montajul se realizeaza rapid pe sina DIN de 35 mm. Aparatul are latimea de 18 mm pe pol, rezultand un necesar de 3 module in tablou, iar inaltimea este de 83 mm, respectiv 89 mm cu clema pentru sina. Conectarea poate fi realizata de sus sau de jos, iar bornele cu surub si brida culisanta accepta conductori cu sectiunea intre 1 si 35 mm2; cuplul de strangere indicat este de 2 pana la 3.5 Nm. Poate fi echipat cu contacte auxiliare sau de semnalizare, bobine de declansare, de minima tensiune ori de supratensiune si blocuri diferentiale atasabile compatibile.

Gradul de protectie este IP20, ceea ce impune instalarea in interiorul unui tablou sau al unei carcase care asigura protectia necesara la atingere si la influente externe. Temperatura ambianta de functionare este intre minus 30 si plus 70 grade C, altitudinea maxima este de 2000 m, iar umiditatea relativa admisa este de pana la 95%. Alegerea protectiei trebuie facuta in functie de sectiunea conductoarelor, curentul de sarcina, curentul de scurtcircuit prezumat si schema instalatiei, iar montajul trebuie executat de personal calificat, cu alimentarea intrerupta.

Intrebari frecvente

Pentru ce tip de circuite este potrivit acest intreruptor automat tripolar?

Este potrivit pentru protectia circuitelor trifazate de distributie cu curent nominal de 10 A, utilizate in tablouri rezidentiale, comerciale sau industriale.

Cate module ocupa in tabloul electric?

Aparatul are latimea de 18 mm pe pol si ocupa 3 module pe sina DIN.

Se poate monta impreuna cu accesorii?

Da. Poate fi completat cu contacte auxiliare sau de semnalizare, bobine de declansare, bobine de minima tensiune, bobine de supratensiune si blocuri diferentiale atasabile compatibile.

Care sunt conditiile importante de montaj?

Se monteaza pe sina DIN de 35 mm, cu alimentarea oprita, in interiorul unui tablou adecvat. Conductorii se strang in borne conform sectiunii admise si cuplului recomandat, iar alegerea protectiei trebuie verificata de un electrician calificat.

Ce inseamna capacitatea de rupere de 4.5 kA?

Reprezinta capacitatea nominala de intrerupere a curentului de scurtcircuit. Este necesar ca valoarea sa fie adecvata curentului de scurtcircuit estimat in punctul de instalare.
