Descriere

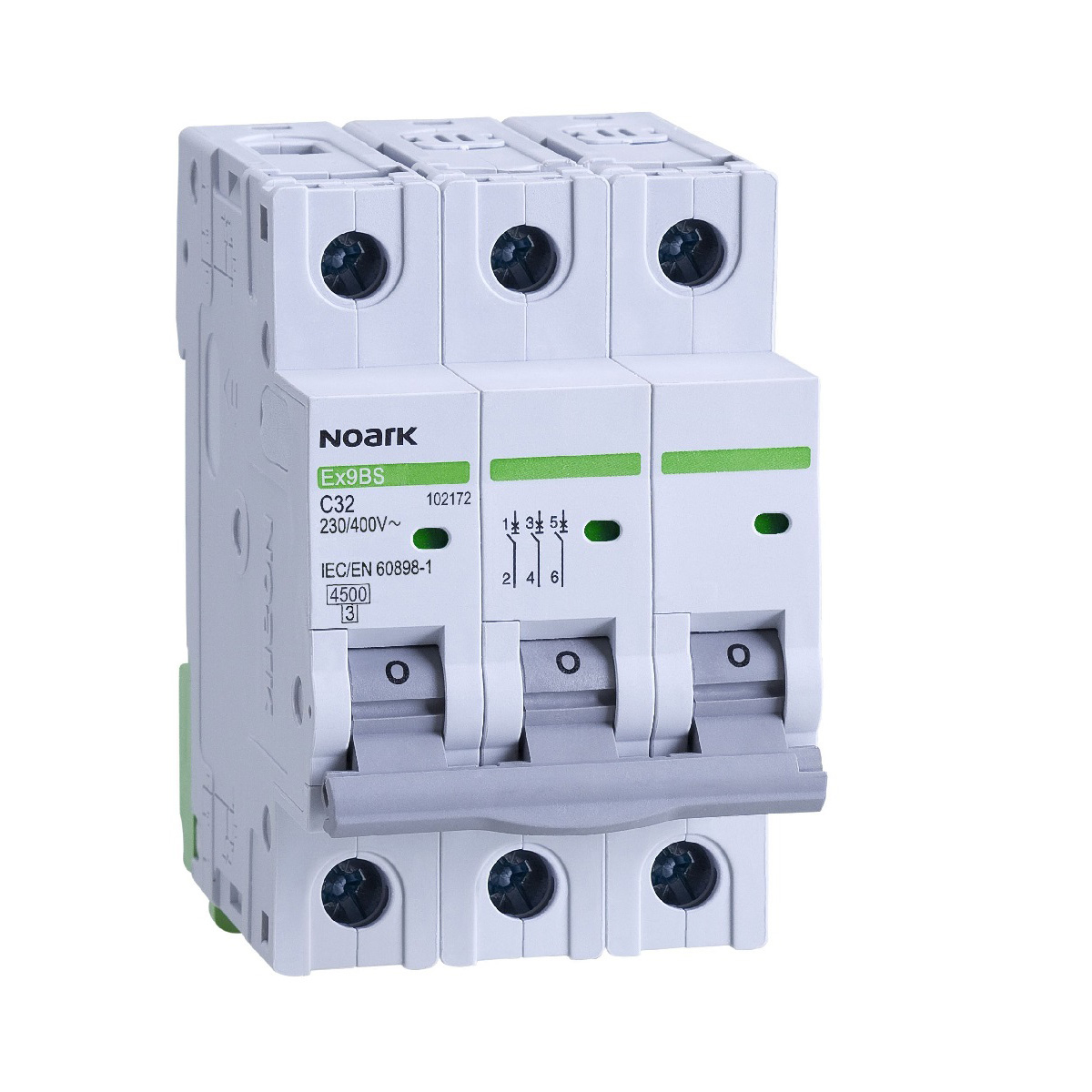

Acest intreruptor automat modular tripolar este destinat protectiei circuitelor electrice trifazate din tablouri de distributie rezidentiale, comerciale sau industriale. Asigura protectie la suprasarcina si scurtcircuit pe cei 3 poli protejati, fiind potrivit pentru circuite fara conductor neutru comutat simultan. Curba B il recomanda pentru circuite cu curenti de pornire redusi, dimensionate corespunzator aplicatiei.

Caracteristicile confirmate pentru aceasta varianta includ curent nominal de 20 A, 3 poli, tensiune nominala de 400 V AC si capacitate nominala de rupere la scurtcircuit de 4,5 kA la 230 V si 400 V. Aparatul are grad de protectie IP20, ocupa 3 module in tablou si are adancime de montaj de 74 mm. Clasa de limitare a curentului este 3, iar categoria de supratensiune este 3.

Montajul se realizeaza in tablouri electrice modulare, pe sina DIN de 35 mm, cu respectarea schemei de conexiuni si a ordinii fazelor din proiect. Conductoarele trebuie selectate si fixate conform sectiunii, curentului de sarcina si cerintelor instalatiei. Constructia permite montarea de echipamente suplimentare compatibile, precum contacte auxiliare sau de semnalizare, bobine de declansare si blocuri diferentiale atasabile.

Instalarea, verificarea si punerea in functiune trebuie efectuate exclusiv de personal calificat, cu alimentarea intrerupta. Selectarea aparatului trebuie sa tina cont de curentul circuitului, puterea de scurtcircuit disponibila la locul instalarii si coordonarea cu restul protectiilor din tablou. Gradul IP20 presupune montarea intr-o incinta sau un tablou care previne atingerea accidentala a partilor active.

Intrebari frecvente

Pentru ce tip de circuit este potrivit acest intreruptor automat?

Este destinat protectiei circuitelor trifazate, cu trei poli protejati, impotriva suprasarcinilor si scurtcircuitelor.

Ce inseamna curba de declansare B?

Curba B este utilizata in general pentru circuite cu curenti de pornire redusi. Alegerea curbei trebuie realizata in functie de caracteristicile consumatorilor si de proiectul electric.

Care este capacitatea de rupere la scurtcircuit?

Capacitatea nominala de rupere la scurtcircuit este de 4,5 kA la 230 V si la 400 V.

Cate module ocupa in tabloul electric?

Aparatul ocupa 3 module si se monteaza in tablouri modulare pe sina DIN de 35 mm.

Poate fi echipat cu accesorii?

Da, poate fi utilizat cu accesorii compatibile, inclusiv contacte auxiliare sau de semnalizare, bobine de declansare si blocuri diferentiale atasabile.
