Descriere

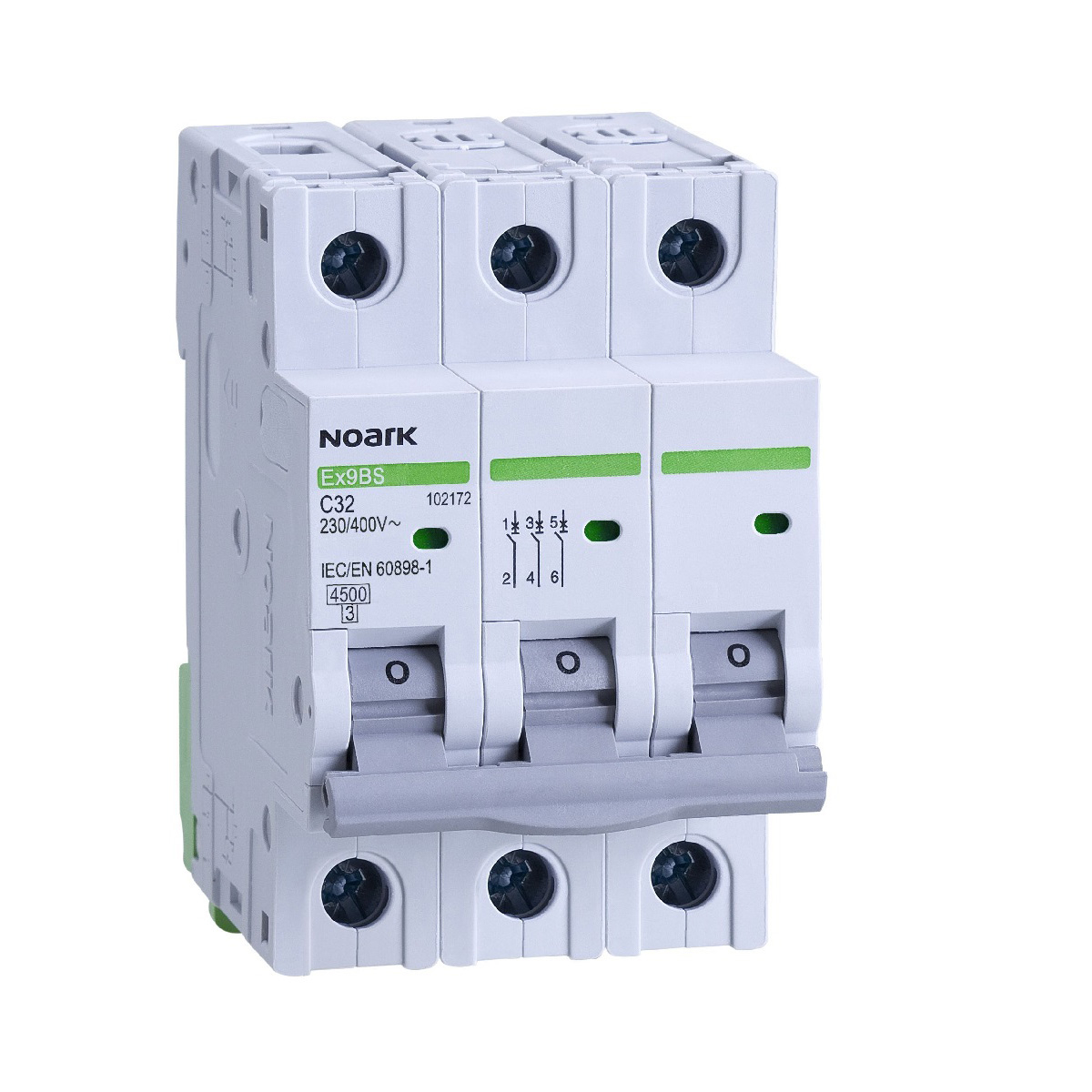

Intreruptorul automat modular tripolar este destinat protectiei circuitelor electrice trifazate impotriva suprasarcinilor si scurtcircuitelor. Este o alegere potrivita pentru tablouri de distributie din aplicatii rezidentiale, comerciale sau industriale, atunci cand proiectul necesita protectie pe trei faze si un curent nominal de 20 A. Curba de declansare C il recomanda pentru circuite cu curenti de pornire moderati, selectarea corecta fiind realizata in functie de consumatori, sectiunea conductoarelor si calculul instalatiei.

Aparatul are 3 poli de protectie, curent nominal de 20 A si capacitate nominala de rupere Icn de 4.5 kA. Este testat conform IEC EN 60898 1, functioneaza la tensiune nominala de 230 400 V AC, cu frecventa de 50 60 Hz, iar tensiunea de utilizare indicata pentru curent continuu este de 48 V DC pe pol. Dispune de tensiune nominala de tinere la impuls de 4 kV, tensiune nominala de izolatie de 690 V AC, clasa de selectivitate 3 si grad de protectie IP20.

Montajul se realizeaza prin prindere rapida pe sina DIN de 35 mm. Pentru executia tabloului, aparatul are latimea de 18 mm pe pol, deci ocupa 54 mm, echivalentul a 3 module. Dimensiunile de gabarit sunt de aproximativ 54 x 83 x 74 mm. Bornele cu cap fix si brida culisanta accepta conductoare cu sectiunea intre 1 si 35 mm2, iar alimentarea poate fi realizata de sus sau de jos, conform configuratiei tabloului.

Constructia permite extinderea cu contacte auxiliare de pozitie sau de semnalizare, bobine de declansare, de minima tensiune ori de supratensiune si bloc diferential atasabil. Se pot monta pana la 3 module de contacte si pana la 2 module de bobine. Gradul IP20 impune instalarea intr-un tablou sau o carcasa adecvata, care sa previna atingerea partilor active; conectarea, verificarea protectiilor si punerea sub tensiune trebuie efectuate de personal calificat, cu instalatia scoasa de sub tensiune.

Intrebari frecvente

Pentru ce tip de circuit este recomandat acest intreruptor automat?

Este destinat protectiei circuitelor trifazate impotriva suprasarcinilor si scurtcircuitelor, in tablouri rezidentiale, comerciale si industriale.

Cati poli are si cate module ocupa in tablou?

Are 3 poli de protectie si ocupa 3 module, cu o latime totala de 54 mm.

Care sunt parametrii electrici principali?

Are curent nominal de 20 A, curba de declansare C, capacitate nominala de rupere de 4.5 kA si tensiune nominala de utilizare de 230 400 V AC.

Se poate monta pe sina DIN?

Da. Se fixeaza rapid pe sina DIN standard de 35 mm si poate fi alimentat de sus sau de jos.

Poate fi echipat cu accesorii?

Da. Este compatibil cu contacte auxiliare si de semnalizare, bobine de declansare, bobine de minima tensiune sau supratensiune, precum si cu bloc diferential atasabil.
