Descriere

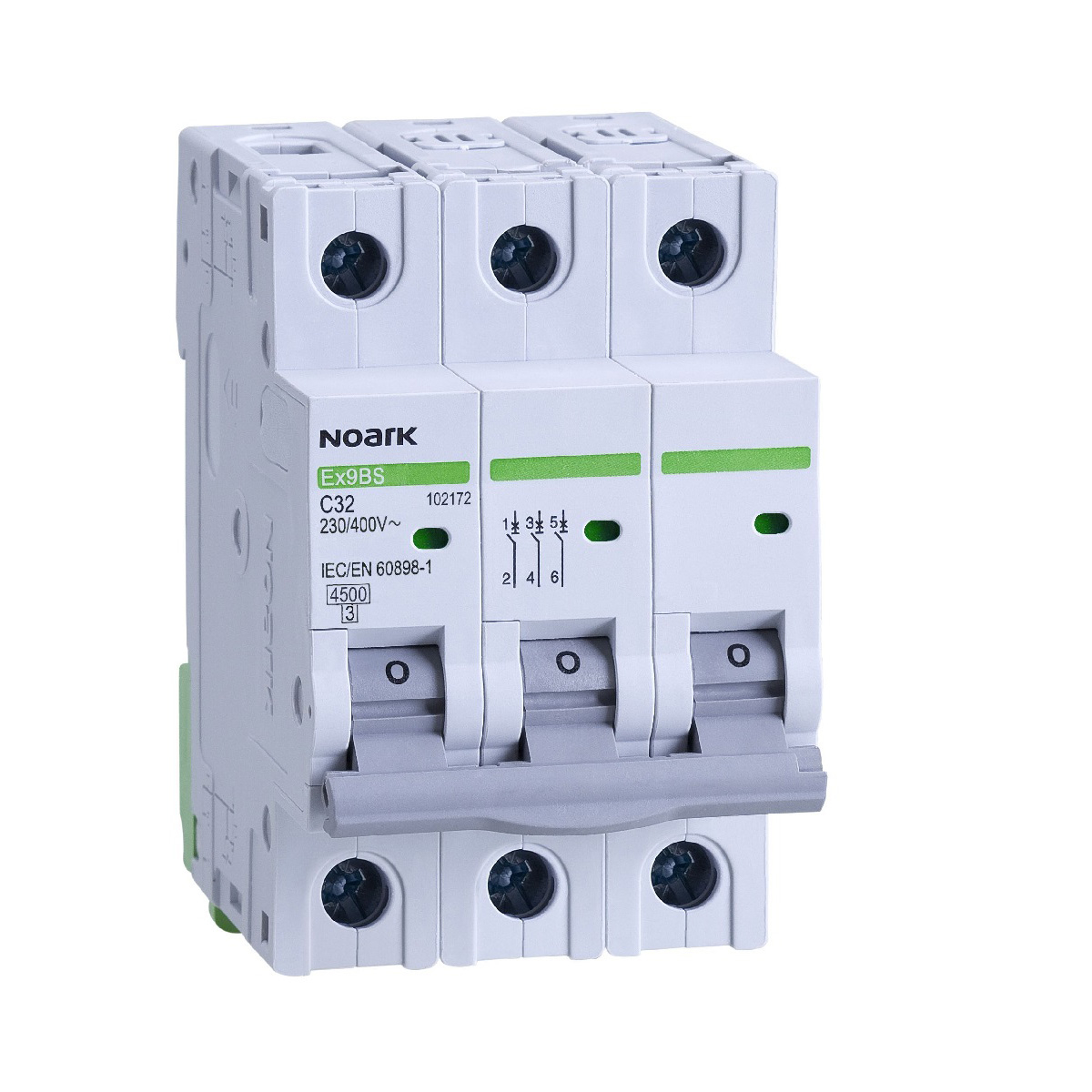

Acest intreruptor automat modular tripolar este conceput pentru protectia circuitelor de distributie trifazate impotriva suprasarcinilor si scurtcircuitelor. Este o solutie potrivita pentru tablouri electrice din aplicatii rezidentiale, comerciale si industriale, unde este necesara protectia simultana a celor trei faze. Curba de declansare B il recomanda pentru circuite cu curenti de pornire redusi, selectarea corecta fiind necesar sa fie realizata in functie de consumator, sectiunea conductoarelor si nivelul de scurtcircuit disponibil in instalatie.

Aparatul are 3 poli protejati, curent nominal de 25 A si tensiune nominala de utilizare de 230/400 V AC, la frecventa de 50/60 Hz. Capacitatea nominala de rupere la scurtcircuit este de 4,5 kA conform IEC/EN 60898-1, iar clasa de limitare a curentului este 3. Echipamentul are tensiune nominala de izolatie de 690 V AC, tensiune nominala de tinere la impuls de 4 kV, categorie de supratensiune III si grad de poluare 2. Latimea este de 3 module, respectiv 54 mm, iar adancimea de montaj este de 74 mm.

Montajul se realizeaza rapid pe sina DIN de 35 mm, in interiorul unui tablou electric adecvat. Bornele permit conectarea conductoarelor cu sectiuni intre 1 si 35 mm2, iar alimentarea poate fi realizata de sus sau de jos. Constructia permite adaugarea de accesorii compatibile pentru semnalizare, comanda sau protectie suplimentara, inclusiv contacte auxiliare, contacte de semnalizare declansare, bobine de declansare, bobine de minima tensiune, bobine de supratensiune si blocuri diferentiale atasabile.

Produsul are grad de protectie IP20 si trebuie instalat numai intr-o carcasa sau intr-un tablou care asigura protectia necesara pentru mediul de utilizare. Domeniul de temperatura ambianta este de la -30 grade C la +70 grade C, altitudinea maxima de instalare este de 2000 m, iar umiditatea relativa admisa este de pana la 95%. Lucrarile de montaj, verificare, exploatare si inlocuire trebuie efectuate exclusiv cu instalatia scoasa de sub tensiune, de personal calificat, cu respectarea proiectului electric si a normelor aplicabile.

Intrebari frecvente

Pentru ce tip de circuit este recomandat acest intreruptor automat?

Este destinat protectiei circuitelor trifazate impotriva suprasarcinilor si scurtcircuitelor, in tablouri electrice rezidentiale, comerciale sau industriale.

Ce inseamna curba de declansare B?

Curba B este utilizata in general pentru circuite cu curenti de pornire redusi. Alegerea curbei trebuie facuta in functie de tipul consumatorilor si de caracteristicile instalatiei.

Se poate monta pe sina DIN?

Da. Aparatul este prevazut pentru montaj rapid pe sina DIN standard de 35 mm si ocupa 3 module in tabloul electric.

Poate fi echipat cu accesorii?

Da. Sunt posibile accesorii compatibile pentru semnalizare si comanda, precum contacte auxiliare, contacte de semnalizare, bobine de declansare sau blocuri diferentiale atasabile.

Care este capacitatea de rupere la scurtcircuit?

Capacitatea nominala de rupere la scurtcircuit este de 4,5 kA, conform IEC/EN 60898-1.
