Descriere

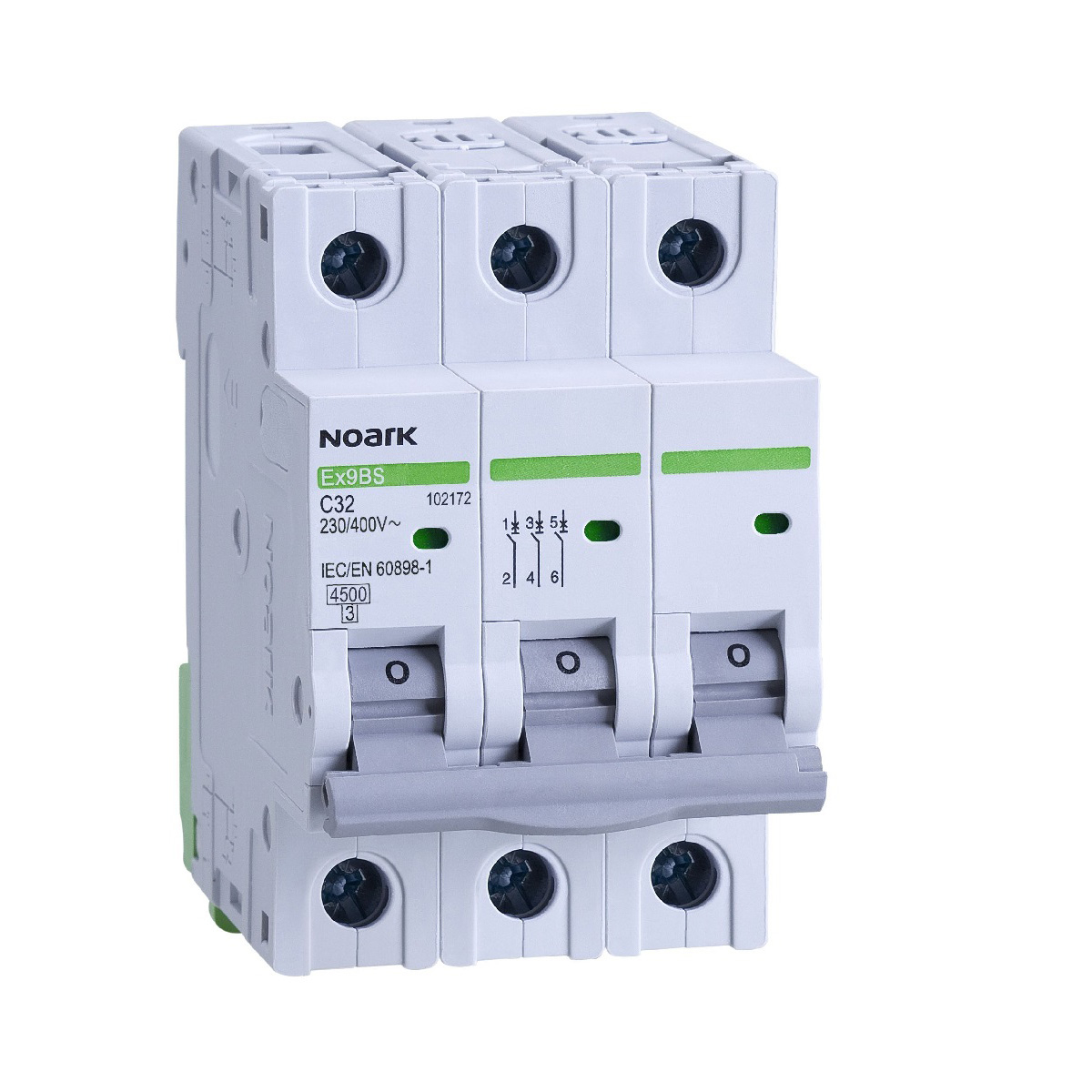

Acest intreruptor automat modular tripolar este destinat protectiei circuitelor de curent alternativ impotriva suprasarcinilor si scurtcircuitelor. Configuratia cu 3 poli permite utilizarea sa pentru circuite trifazate din tablouri electrice rezidentiale, comerciale sau industriale, atunci cand parametrii instalatiei sunt compatibili cu caracteristicile aparatului.

Aparatul are curent nominal de 40 A, caracteristica de declansare B si 3 poli protejati. Capacitatea nominala de rupere la scurtcircuit este de 4.5 kA, iar tensiunea nominala de operare este de 230/400 V AC. Produsul este realizat pentru retele de curent alternativ si este conform cu standardul IEC/EN 60898-1 pentru intreruptoare automate destinate protectiei la supracurent in instalatii de joasa tensiune.

Montajul se realizeaza in tablou electric, pe sina DIN, iar racordarea conductorilor trebuie efectuata cu circuitul scos de sub tensiune. Alegerea sectiunii cablurilor, a modului de alimentare si a protectiilor din amonte trebuie facuta in functie de curentul proiectat, puterea consumatorilor, regimul de functionare si cerintele instalatiei trifazate.

Curba B este adecvata pentru circuite cu curenti de pornire redusi, precum circuite de distributie si consumatori cu comportament predominant rezistiv. Inainte de instalare trebuie verificata capacitatea de scurtcircuit disponibila la locul montajului, astfel incat aceasta sa nu depaseasca puterea de rupere a aparatului. Instalarea, verificarea si punerea in functiune trebuie realizate de personal calificat, cu respectarea normativelor electrice aplicabile.

Intrebari frecvente

Pentru ce se foloseste un intreruptor automat tripolar de 40 A?

Se utilizeaza pentru protectia circuitelor trifazate de curent alternativ impotriva suprasarcinilor si scurtcircuitelor, in tablouri electrice rezidentiale, comerciale sau industriale.

Ce inseamna curba de declansare B?

Curba B indica un domeniu de declansare magnetica potrivit in special pentru circuite cu varfuri reduse de curent la pornire, cum sunt multe circuite de distributie si sarcini predominant rezistive.

Care este capacitatea de rupere la scurtcircuit?

Capacitatea nominala de rupere la scurtcircuit este de 4.5 kA. Valoarea trebuie comparata cu nivelul de scurtcircuit estimat sau masurat in punctul de instalare.

Se monteaza pe sina DIN?

Da, fiind un aparat modular pentru tablou electric, se monteaza pe sina DIN. Conectarea trebuie realizata numai cu instalatia fara tensiune si de catre personal calificat.

Este potrivit pentru circuite monofazate?

Produsul are 3 poli si este destinat in principal circuitelor trifazate. Pentru circuite monofazate se alege, de regula, un intreruptor cu numarul de poli corespunzator configuratiei circuitului.
