Descriere

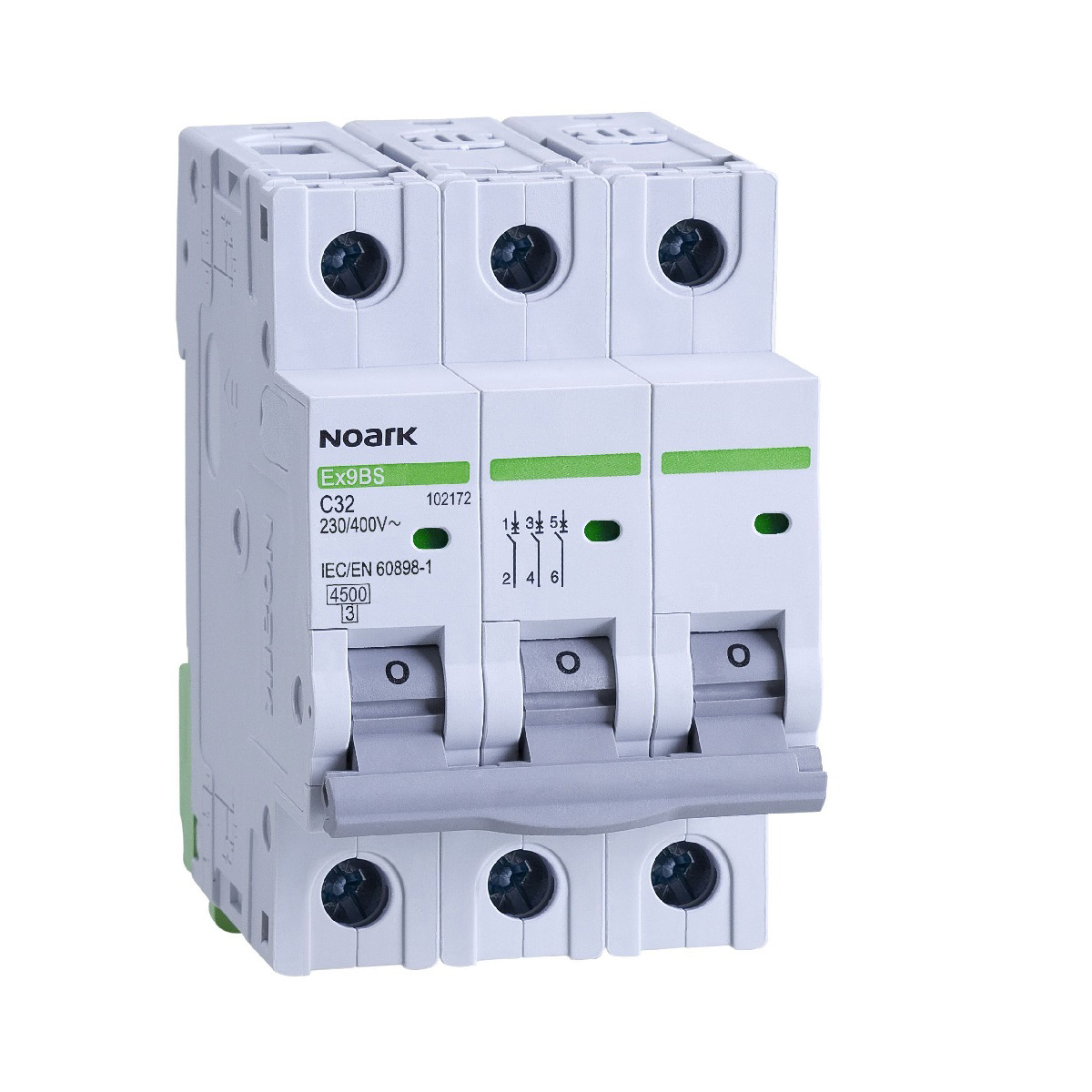

Acest intreruptor automat modular tripolar este destinat protectiei circuitelor de distributie impotriva suprasarcinilor si scurtcircuitelor. Curba de declansare C il recomanda pentru circuite trifazate cu consumatori uzuali si aplicatii in tablouri electrice rezidentiale, comerciale sau industriale, dimensionate corespunzator proiectului electric.

Aparatul are 3 poli, curent nominal de 50 A si capacitate nominala de rupere de 4.5 kA. Este realizat pentru tensiune nominala de 230/400 V AC, la frecventa de 50/60 Hz, iar tensiunea nominala de izolare este de 690 V AC. Respecta cerintele IEC/EN 60898-1, are clasa de limitare a curentului 3, tensiune nominala de tinere la impuls de 4 kV si siguranta fuzibila de rezerva maxima de 125 A gG.

Montajul se realizeaza rapid pe sina DIN de 35 mm. Latimea constructiva este de 18 mm pe pol, rezultand un necesar de 3 module, respectiv 54 mm latime; inaltimea aparatului este de 83 mm, sau 89 mm cu clema pentru sina, iar adancimea cadrului este de 45 mm. Bornele cu surub si brida culisanta accepta conductori cu sectiunea de 1 pana la 35 mm2, iar cuplul de strangere indicat este de 2 pana la 3.5 Nm. Alimentarea poate fi efectuata de sus sau de jos.

Pentru extinderea functiilor de comanda si semnalizare, aparatul este compatibil cu contacte auxiliare de pozitie, contacte de semnalizare a declansarii, bobine de declansare, bobine de minima tensiune, bobine de supratensiune si blocuri diferentiale atasabile. Se pot monta maximum trei module de contacte si maximum doua module de bobine. Gradul de protectie este IP20, astfel ca instalarea trebuie realizata intr-un tablou sau o carcasa adecvata, de catre personal calificat, cu respectarea schemei, a sectiunii conductoarelor si a curentului de scurtcircuit disponibil in instalatie.

Intrebari frecvente

Pentru ce tip de instalatie este potrivit acest intreruptor automat?

Este destinat protectiei circuitelor trifazate de distributie din tablouri rezidentiale, comerciale si industriale, atunci cand instalatia este proiectata pentru un curent nominal de 50 A.

Ce inseamna curba de declansare C?

Curba C reprezinta caracteristica de declansare a protectiei magnetice. Este utilizata frecvent pentru circuite cu sarcini uzuale si curenti de pornire moderati, alegerea corecta fiind stabilita in functie de consumatori si de proiectul instalatiei.

Cate module ocupa in tabloul electric?

Are 3 poli, iar fiecare pol are latimea de 18 mm. Aparatul ocupa 3 module, cu o latime totala de 54 mm.

Se poate monta pe sina DIN?

Da. Aparatul este prevazut pentru montaj rapid pe sina DIN de 35 mm, cu alimentare posibila de sus sau de jos.

Poate fi echipat cu accesorii?

Da. Poate utiliza contacte auxiliare, contacte de semnalizare a declansarii, bobine de declansare, bobine de minima tensiune, bobine de supratensiune si blocuri diferentiale atasabile. Se admit maximum trei module de contacte si doua module de bobine.
