Descriere

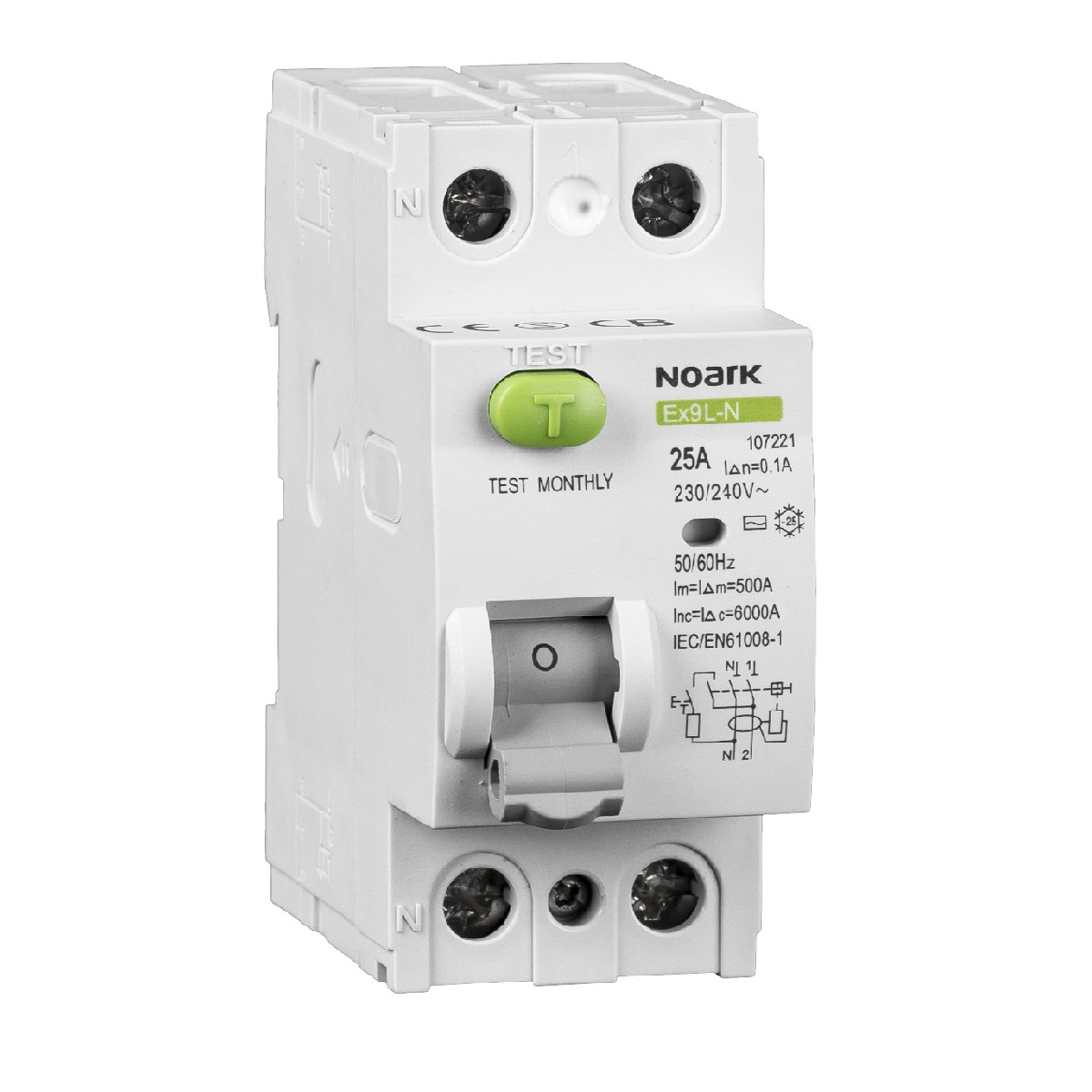

Intreruptorul diferential RCCB din gama Ex9L N este destinat protectiei circuitelor monofazate in instalatii rezidentiale, comerciale si industriale. Aparatul detecteaza curentii reziduali de tip AC si deconecteaza circuitul la atingerea pragului nominal de 30 mA. Constructia electromagnetica permite functionarea independentei de tensiunea de alimentare pentru declansare; tensiunea este necesara pentru functionarea circuitului butonului de test T.

Aparatul are 2 poli, curent nominal de 40 A si tensiune nominala de 230 V AC. Sensibilitatea diferentiala nominala este de 30 mA, iar tipul curentului rezidual este AC. Capacitatea de rezistenta la scurtcircuit este de 6 kA, capacitatea la curent de impuls este de 3 kA, iar frecventa de utilizare este 50/60 Hz. Gradul de protectie este IP20, adancimea de montaj este de 79 mm, iar latimea ocupa 2 module DIN.

Montajul se realizeaza in tablouri electrice, pe sina DIN TH35. Configuratia cu 2 poli este adecvata circuitelor monofazate, iar conexiunile trebuie executate conform schemei si sectiunii conductoarelor stabilite in proiectul instalatiei. Se poate utiliza pentru protectia circuitelor finale sau a grupurilor de circuite, impreuna cu aparatele de protectie la suprasarcina si scurtcircuit dimensionate corespunzator.

Produsul trebuie instalat si verificat de personal calificat, numai in tablouri cu protectie fata de atingerea partilor active. Butonul de test T trebuie actionat periodic, recomandat lunar, pentru verificarea mecanismului de declansare. Inainte de punerea sub tensiune se verifica legaturile, polaritatea, continuitatea conductorului de protectie si compatibilitatea tipului AC cu natura consumatorilor din circuit.

Intrebari frecvente

Pentru ce tip de circuit este potrivit acest intreruptor diferential?

Este destinat circuitelor monofazate cu tensiune nominala de 230 V, avand 2 poli si curent nominal de 40 A.

Ce sensibilitate diferentiala are?

Sensibilitatea diferentiala nominala este de 30 mA, pentru deconectarea circuitului la detectarea unui curent rezidual corespunzator.

Ce inseamna tip AC?

Tipul AC indica detectarea curentilor reziduali alternativi sinusoidali. Alegerea tipului de protectie trebuie facuta in functie de consumatorii si cerintele instalatiei.

Cum se monteaza?

Se monteaza in tabloul electric pe sina DIN TH35 si ocupa 2 module. Conectarea trebuie realizata de personal calificat, conform schemei electrice si proiectului instalatiei.

Este necesara testarea periodica?

Da. Se recomanda actionarea periodica, de regula lunar, a butonului de test T pentru verificarea functionarii mecanismului de declansare.
