Descriere

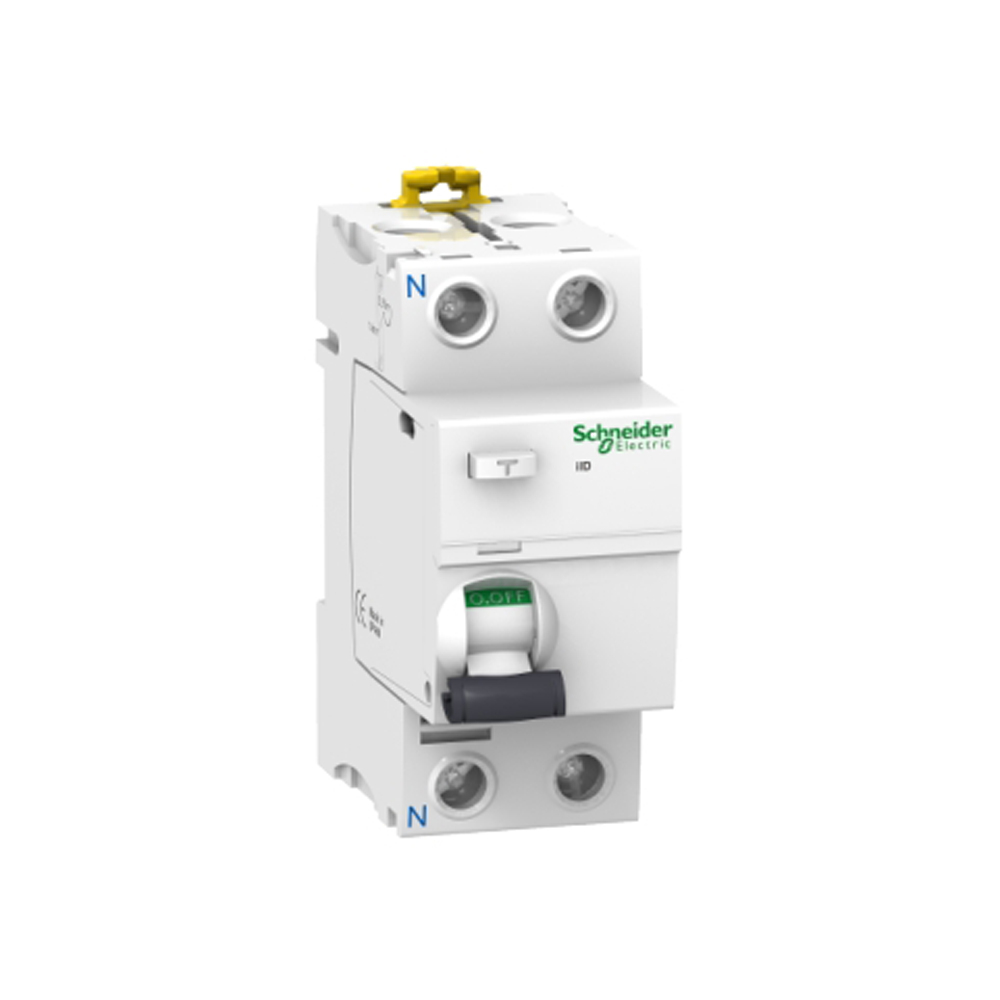

Acest intreruptor diferential RCCB din gama Acti9 iID este destinat supravegherii curentilor reziduali in circuite monofazate. Echipamentul are 2 poli si este recomandat pentru tablouri electrice rezidentiale sau aplicatii similare, unde este necesara protectia suplimentara la curenti de defect fata de pamant. Declansarea este instantanee, iar tehnologia de declansare este independenta de tensiune.

Caracteristicile electrice confirmate includ curent nominal de 40 A, sensibilitate diferentiala de 30 mA, retea AC la 220-240 V si frecventa 50/60 Hz. Aparatul este de tip AC, pentru detectarea curentilor reziduali alternativi sinusoidali. Are tensiune nominala de izolatie de 500 V AC, tensiune nominala de tinere la impuls de 6 kV, capacitate nominala de inchidere si rupere de 1500 A si curent conditionat de scurtcircuit de 10 kA. Este conform cu standardul EN/IEC 61008-1.

Montajul se realizeaza prin clipsare pe sina DIN, iar aparatul ocupa 4 module de 9 mm, avand dimensiuni de 91 x 36 x 73.5 mm. Bornelor li se pot conecta conductoare rigide intre 1 si 35 mm2 sau conductoare flexibile intre 1 si 25 mm2, inclusiv cu ferula. Lungimea de dezizolare indicata este de 14 mm, iar cuplul de strangere pentru conexiunile superioare sau inferioare este de 3.5 Nm. Indicatorul de pozitie al contactelor permite verificarea vizuala a starii aparatului.

Produsul are grad de protectie IP20, respectiv IP40 dupa instalarea intr-un tablou modular corespunzator, si poate functiona la temperaturi ambientale intre -5 si 60 grade C. Ca orice RCCB, nu asigura protectie la suprasarcina sau scurtcircuit, fiind necesara asocierea cu o protectie adecvata impotriva supracurentilor. Instalarea, dimensionarea si verificarea periodica trebuie realizate de personal calificat, conform proiectului electric si reglementarilor aplicabile.

Intrebari frecvente

Ce tip de protectie ofera acest intreruptor diferential?

Detecteaza curentii reziduali de tip AC si declanseaza instantaneu la o sensibilitate nominala de 30 mA, pentru protectie suplimentara in cazul defectelor de izolatie fata de pamant.

Este un aparat pentru protectie la scurtcircuit si suprasarcina?

Nu. Un RCCB protejeaza la curenti reziduali, nu la suprasarcina sau scurtcircuit. Se utilizeaza impreuna cu un intreruptor automat sau cu alta protectie dimensionata corespunzator circuitului.

Pe ce tip de retea se utilizeaza?

Este destinat retelelor AC de 220-240 V, 50/60 Hz, si are configuratie bipolara pentru circuite monofazate.

Cum se monteaza in tablou?

Se clipsaza pe sina DIN si ocupa 4 module de 9 mm, echivalentul unei latimi de 36 mm. Conectarea trebuie executata de personal calificat, cu respectarea cuplului de strangere indicat si a schemei tabloului electric.

Ce inseamna tip AC?

Tipul AC indica faptul ca aparatul este destinat detectarii curentilor reziduali alternativi sinusoidali. Alegerea tipului de protectie diferentiala se face in functie de natura consumatorilor si de cerintele instalatiei.
