Descriere

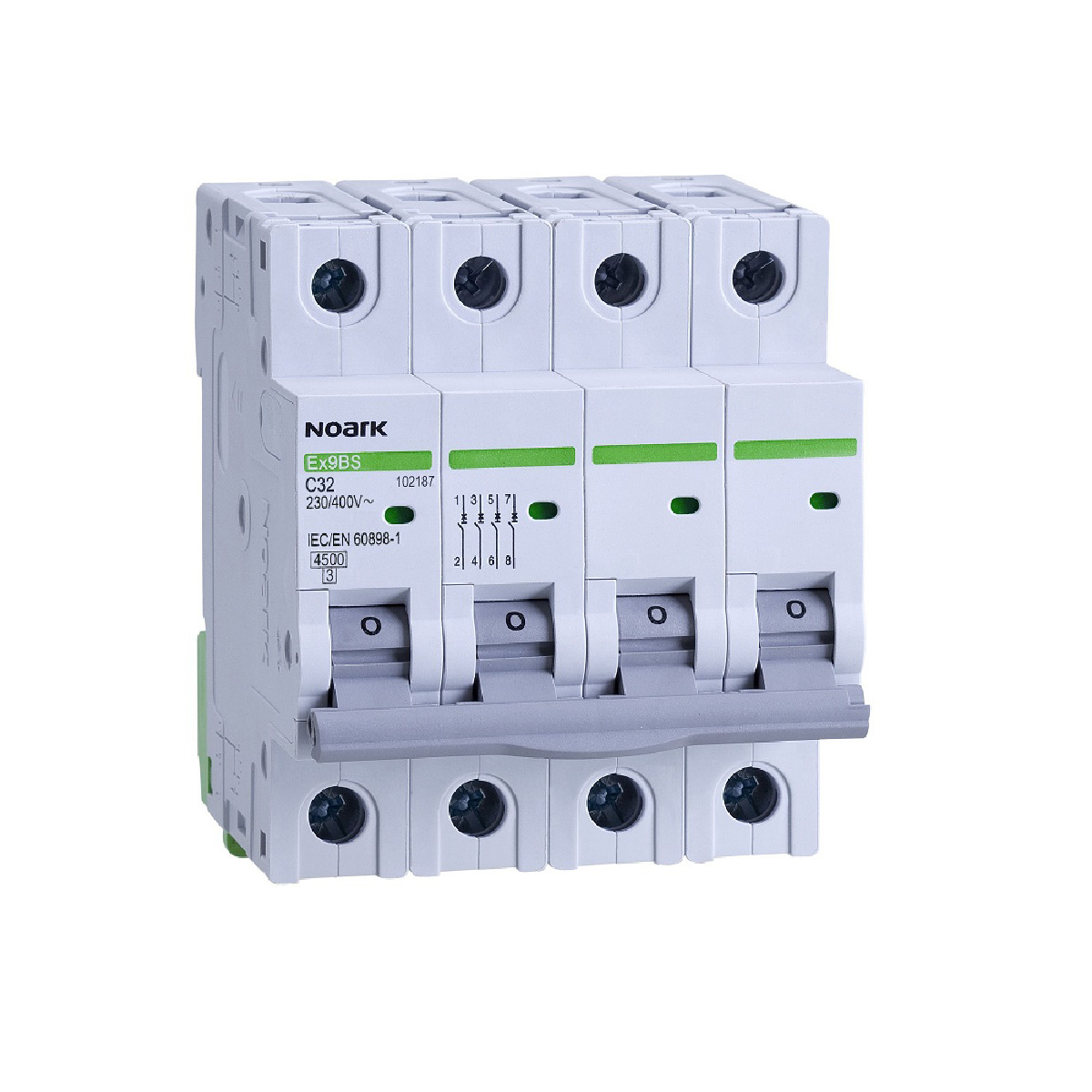

Miniintreruptorul automat tetrapolar este destinat protectiei circuitelor electrice din tablouri rezidentiale, comerciale si industriale. Echipamentul intrerupe automat circuitul la suprasarcina si scurtcircuit, fiind potrivit pentru distributia de energie in aplicatii unde este necesara protectia simultana a patru poli. Curba de declansare B il recomanda pentru circuite cu curenti de pornire redusi.

Aparatul are curent nominal de 10 A, configuratie 4P si caracteristica de declansare B. Capacitatea nominala de rupere la scurtcircuit Icn este de 4.5 kA. Este testat conform IEC/EN 60898-1, are tensiune nominala de utilizare de 240/415 V AC, frecventa nominala de 50/60 Hz, tensiune nominala de tinere la impuls de 4 kV si tensiune nominala de izolatie de 690 V AC. Pentru utilizare in curent continuu, seria indica 48 V DC pe pol pentru executiile cu 3 si 4 poli.

Constructia modulara ocupa patru module, cu latimea de 18 mm pentru fiecare pol, rezultand o latime totala de 72 mm. Inaltimea aparatului este de 83 mm, respectiv 89 mm cu clema pentru sina. Montajul se realizeaza prin prindere rapida pe sina DIN de 35 mm, iar alimentarea poate fi efectuata atat de sus, cat si de jos. Bornele cu cap fix si brida culisanta accepta conductori cu sectiunea intre 1 si 35 mm2, iar cuplul de strangere recomandat este de 2 pana la 3.5 Nm.

Gradul de protectie este IP20, astfel ca aparatul trebuie instalat intr-un tablou sau intr-o carcasa adecvata, care asigura protectia la atingere si conditiile de exploatare necesare. Temperatura ambianta admisa este intre -30 si +70 grade C, altitudinea maxima de instalare este 2000 m, iar umiditatea relativa poate ajunge la maximum 95%. Selectarea protectiei, dimensionarea conductoarelor si realizarea conexiunilor trebuie efectuate de personal calificat, cu instalatia scoasa de sub tensiune.

Intrebari frecvente

Pentru ce tip de circuite este potrivit acest miniintreruptor automat?

Este destinat protectiei circuitelor de distributie din instalatii rezidentiale, comerciale si industriale, impotriva suprasarcinilor si scurtcircuitelor.

Ce inseamna configuratia 4P?

Configuratia 4P indica prezenta a patru poli protejati si comutati, fiind adecvata aplicatiilor unde este necesara intreruperea simultana a patru conductoare.

Care sunt caracteristicile electrice principale?

Aparatul are curent nominal de 10 A, caracteristica de declansare B, capacitate nominala de rupere de 4.5 kA, tensiune de utilizare de 240/415 V AC si frecventa de 50/60 Hz.

Cum se monteaza in tablou?

Se fixeaza rapid pe sina DIN de 35 mm. Alimentarea poate fi realizata de sus sau de jos, iar bornele accepta conductori cu sectiuni intre 1 si 35 mm2.

Poate fi utilizat fara carcasa de protectie?

Nu este recomandat. Aparatul are grad de protectie IP20 si trebuie montat intr-un tablou sau intr-o carcasa care asigura protectia corespunzatoare la atingere si fata de mediul de instalare.
