Descriere

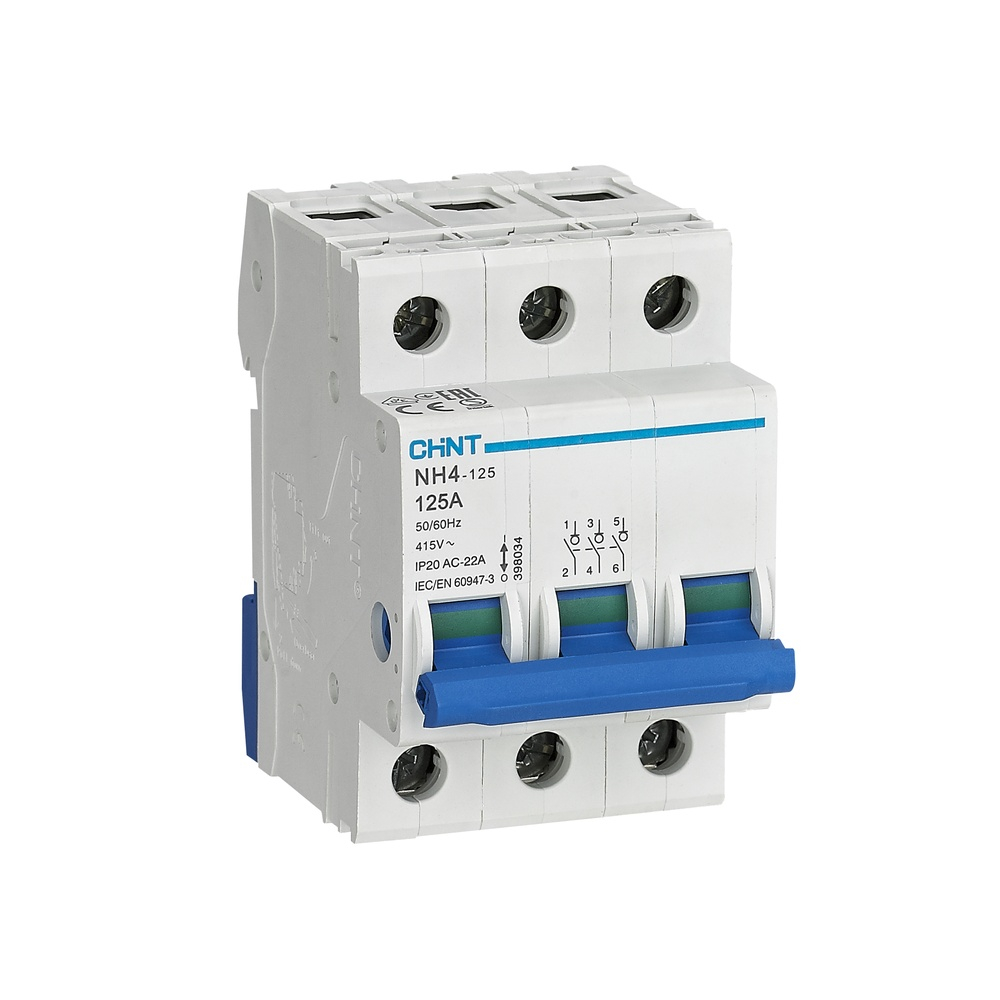

Acest separator de sarcina modular este destinat comenzii manuale si izolarii circuitelor electrice trifazate din tablouri de distributie. In pozitia deschis, aparatul indeplineste cerintele functiei de izolare, fiind potrivit pentru separarea vizibila din exploatare a unui circuit inainte de operatiuni de verificare, intretinere sau interventie autorizata.

Echipamentul are 3 poli, curent nominal de 32A si tensiune nominala de utilizare de 240 415 V AC, la frecventa de 50 60 Hz. Este realizat conform standardului IEC EN 60947 3, in categoria de utilizare AC 22A. Tensiunea nominala de izolatie este de 500 V, tensiunea nominala suportata la impuls este de 4000 V, iar gradul de protectie este IP20. Aparatul are latimea de 54 mm, corespunzatoare la 3 module, adancimea de 49.5 mm si inaltimea totala de aproximativ 86.1 mm.

Montajul se realizeaza in tablouri electrice pe sina DIN. Conectarea este prevazuta de sus in jos, cu borne compatibile pentru cablu, papuc furca sau papuc pin. Pentru conductori, sectiunea maxima indicata este de 50 mm2, iar pentru piepteni de alimentare este de pana la 35 mm2. Strangerea conexiunilor se face la cuplul indicat de 2.5 Nm, utilizand conductorul si accesoriile adecvate aplicatiei.

Separatorul trebuie selectat in functie de configuratia retelei, tensiunea circuitului si curentul de serviciu. Se utilizeaza numai in interiorul unui tablou sau al unei carcase care asigura protectia necesara, deoarece aparatul are grad de protectie IP20. Temperatura ambianta de utilizare este intre minus 5 grade C si plus 40 grade C, iar temperatura de depozitare intre minus 25 grade C si plus 70 grade C. Instalarea, verificarea conexiunilor si punerea sub tensiune trebuie realizate de personal calificat, cu alimentarea intrerupta.

Intrebari frecvente

Pentru ce se utilizeaza un separator de sarcina tripolar de 32A?

Este utilizat pentru manevrarea manuala si izolarea unui circuit trifazat in tablouri electrice, de exemplu pentru separarea unei alimentari in vederea lucrarilor de verificare sau mentenanta.

La ce tensiune poate fi utilizat separatorul?

Tensiunea nominala de utilizare este de 240 415 V AC, la frecventa de 50 60 Hz.

Cate module ocupa in tabloul electric?

Aparatul ocupa 3 module, avand o latime de 54 mm.

Se monteaza pe sina DIN?

Da. Este un aparat modular destinat montajului pe sina DIN in tablouri electrice.

Are rol de protectie la suprasarcina sau scurtcircuit?

Separatorul are rol de manevra si izolare a circuitului. Protectia la suprasarcina si scurtcircuit se realizeaza cu aparate de protectie dimensionate corespunzator instalatiei.
