Descriere

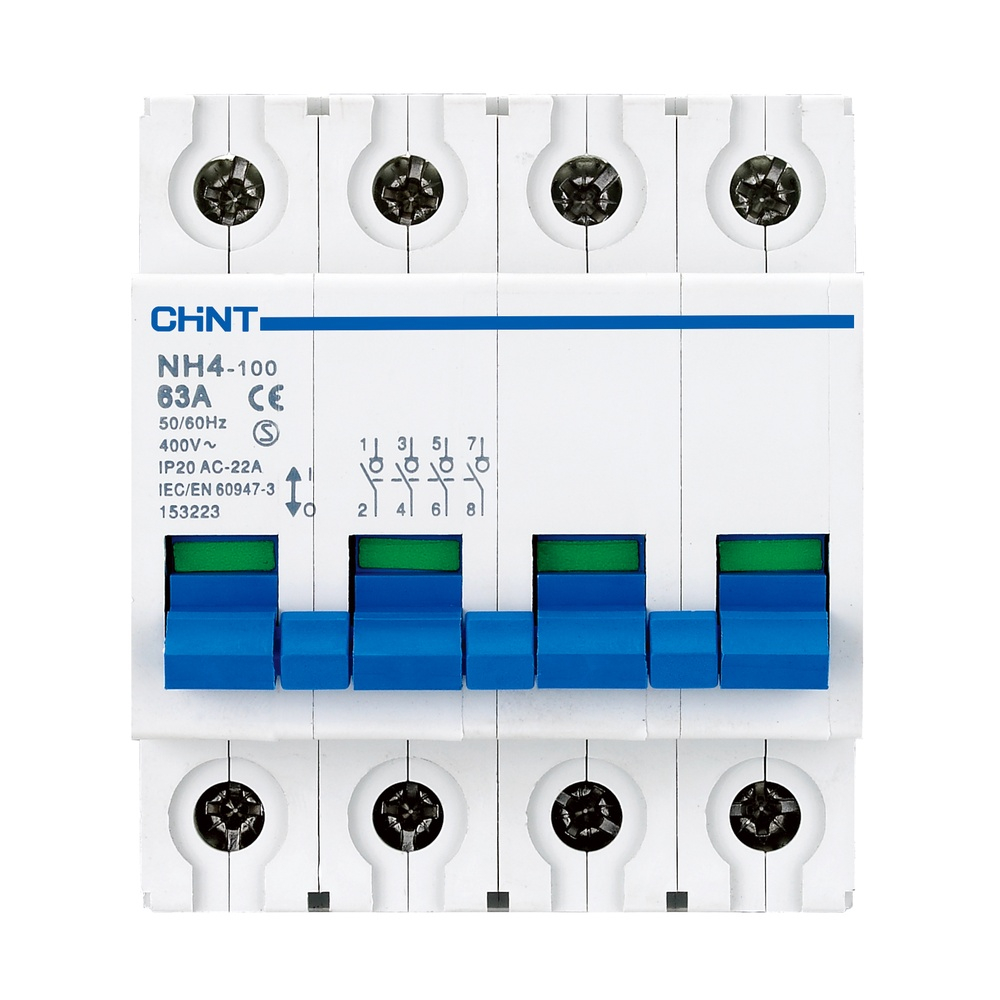

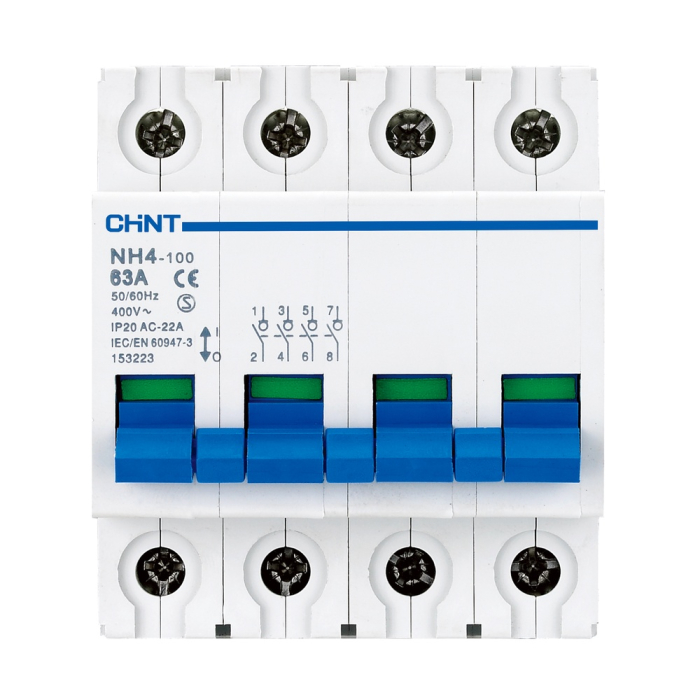

Separatorul de sarcina modular cu 4 poli si curent nominal de 32A este destinat comenzii manuale si izolarii circuitelor electrice de joasa tensiune. Este o alegere potrivita pentru tablouri de distributie rezidentiale, comerciale sau industriale unde este necesara intreruperea simultana a fazelor si a conductorului de nul. In pozitia deschis, aparatul indeplineste functia de izolare a circuitului.

Pentru configuratia cu 4 poli, tensiunea nominala de utilizare este de 415 V AC, la frecventa de 50/60 Hz. Aparatul are tensiune nominala de izolatie de 500 V, tensiune nominala de tinere la impuls de 4000 V si categorie de utilizare AC-22A. Curentul nominal de scurta durata admisibil este de 12 x Ie timp de 1 secunda, iar capacitatea nominala la scurtcircuit este de 20 x Ie timp de 0,1 secunde. Constructia respecta standardul IEC/EN 60947-3.

Montajul se realizeaza in tablouri electrice pe sina DIN. Aparatul ocupa o latime de 72 mm, iar dimensiunile generale indicate pentru varianta cu 2 pana la 4 poli sunt aproximativ 72 x 86,4 x 77 mm. Bornele permit conectarea conductoarelor de pana la 50 mm2, precum si utilizarea pieptenilor de distributie de pana la 35 mm2. Cuplul de strangere recomandat pentru borne este de 2,5 Nm, iar conectarea se poate face de sus in jos.

Separatorul este un aparat de manevra si izolare, nu un dispozitiv de protectie la suprasarcina sau scurtcircuit. Acesta trebuie utilizat impreuna cu protectii adecvate, dimensionate pentru circuitul deservit. Gradul de protectie este IP20, temperatura de functionare este intre -5 si +40 grade C, cu media zilnica de maximum +35 grade C, iar temperatura de depozitare este intre -25 si +70 grade C. Instalarea, verificarea conexiunilor si punerea in functiune trebuie realizate de personal calificat, cu alimentarea oprita.

Intrebari frecvente

La ce foloseste un separator de sarcina cu 4 poli?

Este utilizat pentru comanda manuala si izolarea simultana a patru conductoare dintr-un circuit, fiind potrivit in special pentru circuite trifazate cu nul.

Poate proteja circuitul la suprasarcina sau scurtcircuit?

Nu. Separatorul realizeaza manevra si izolarea circuitului, iar protectia la suprasarcina si scurtcircuit trebuie asigurata prin sigurante fuzibile sau intreruptoare automate dimensionate corespunzator.

Pe ce tip de montaj se instaleaza?

Este conceput pentru montaj in tablou electric pe sina DIN.

Ce tensiune nominala are varianta cu 4 poli?

Varianta cu 4 poli este destinata utilizarii la o tensiune nominala de 415 V AC, la 50/60 Hz.

Ce sectiune maxima de conductor poate fi conectata?

Bornele accepta conductoare cu sectiune de pana la 50 mm2. Pentru piepteni de distributie este indicata o sectiune de pana la 35 mm2.
