Descriere

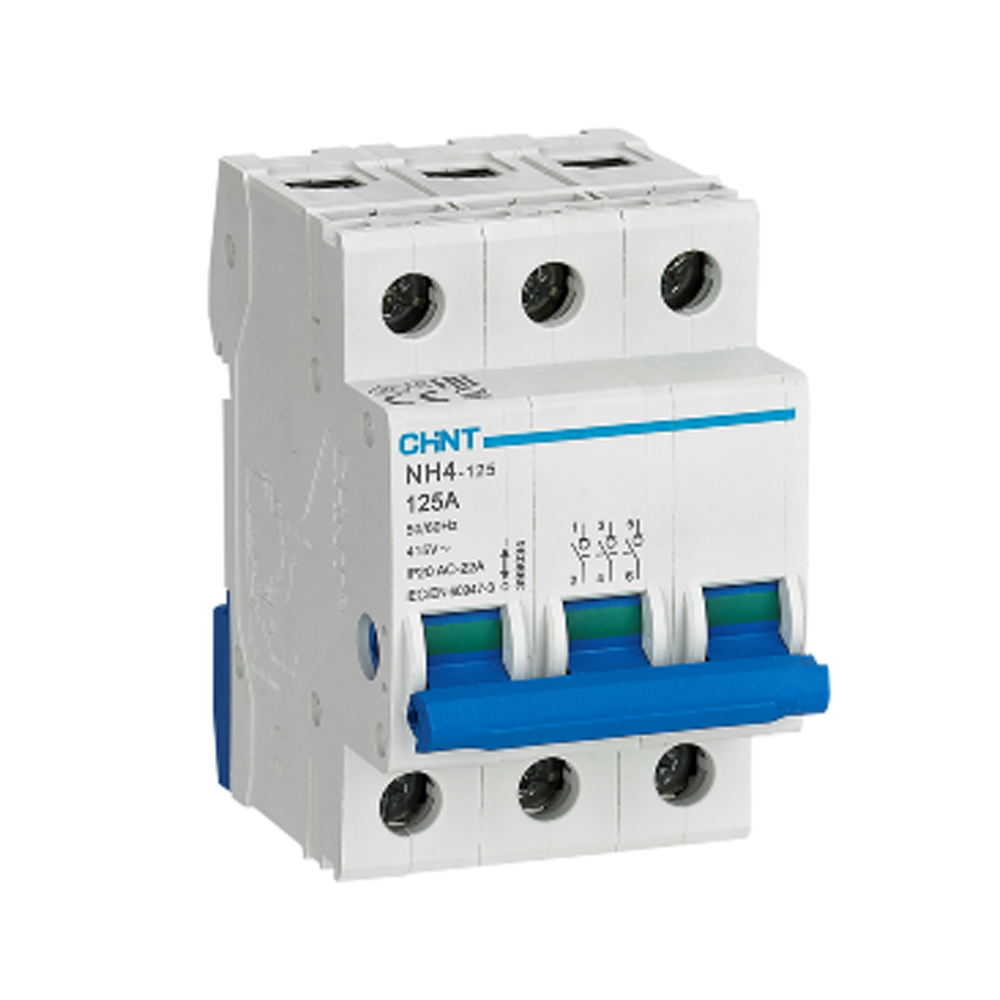

Acest separator de sarcina modular este destinat comenzii manuale si izolarii circuitelor electrice trifazate din tablouri de distributie rezidentiale, comerciale sau industriale. Constructia cu 3 poli permite intreruperea simultana a celor trei faze, fiind o solutie potrivita pentru separarea alimentarii unor circuite, echipamente sau zone din instalatie. In pozitia deschis indeplineste cerintele functiei de izolare.

Aparatul are 3 poli, curent nominal Ie de 125 A si tensiune nominala de utilizare Ue de 240/415 V AC, la frecventa de 50/60 Hz. Este proiectat pentru categoria de utilizare AC-22A si respecta standardul IEC/EN 60947-3. Tensiunea de izolatie Ui este de 500 V, tensiunea nominala de tinere la impuls Uimp este de 4 kV, iar curentul nominal admisibil de scurta durata Icw este 12 x Ie timp de 1 secunda. Puterea nominala de conectare si intrerupere este 3 x Ie la 1,05 x Ue, cos phi 0,65, iar puterea nominala de scurtcircuit este 20 x Ie pentru 0,1 secunde.

Separatorul se monteaza in tablouri pe sina DIN si este prevazut pentru conectare cu conductori, bare tip furca sau pini de alimentare. Bornele accepta conductori cu sectiuni de pana la 50 mm2, iar cuplul de strangere indicat pentru conexiuni este de 2,5 Nm. Formatul modular permite integrarea ordonata alaturi de aparatajul de protectie compatibil din tabloul electric.

Produsul are grad de protectie IP20 si trebuie instalat intr-o envolventa corespunzatoare, astfel incat partile active sa ramana protejate impotriva atingerii accidentale. Temperatura de functionare este intre -5 si +40 grade C, cu media zilnica de maximum +35 grade C, iar temperatura de depozitare este intre -25 si +70 grade C. Instalarea, dimensionarea conductoarelor si verificarea protectiilor la supracurent trebuie realizate de personal calificat, cu alimentarea intrerupta inaintea interventiilor.

Intrebari frecvente

Pentru ce se utilizeaza un separator de sarcina tripolar de 125 A?

Se utilizeaza pentru conectarea, deconectarea si izolarea manuala a circuitelor trifazate din tablouri electrice, la un curent nominal de pana la 125 A.

Poate fi montat pe sina DIN?

Da. Aparatul este conceput pentru montaj modular pe sina DIN, in interiorul unui tablou electric adecvat.

Este un dispozitiv de protectie la suprasarcina sau scurtcircuit?

Nu. Separatorul are rol de manevra si izolare. Protectia la suprasarcina si scurtcircuit trebuie asigurata separat prin aparatajul de protectie dimensionat corespunzator instalatiei.

Ce tip de retea este potrivit pentru acest separator?

Este destinat circuitelor AC trifazate, avand 3 poli si tensiune nominala de utilizare de 240/415 V AC la 50/60 Hz.

Ce sectiune maxima de conductor poate fi conectata?

Bornele sunt specificate pentru conductori cu sectiuni de pana la 50 mm2. Respectati cuplul de strangere de 2,5 Nm si instructiunile de montaj.
