Descriere

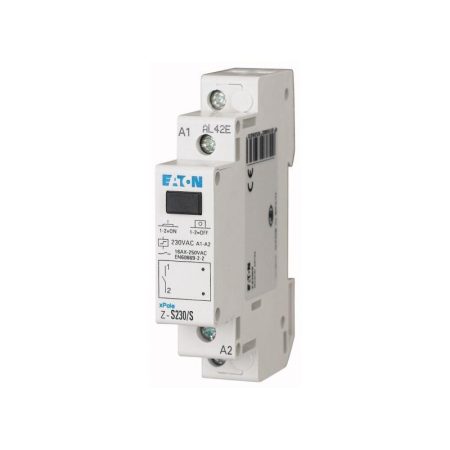

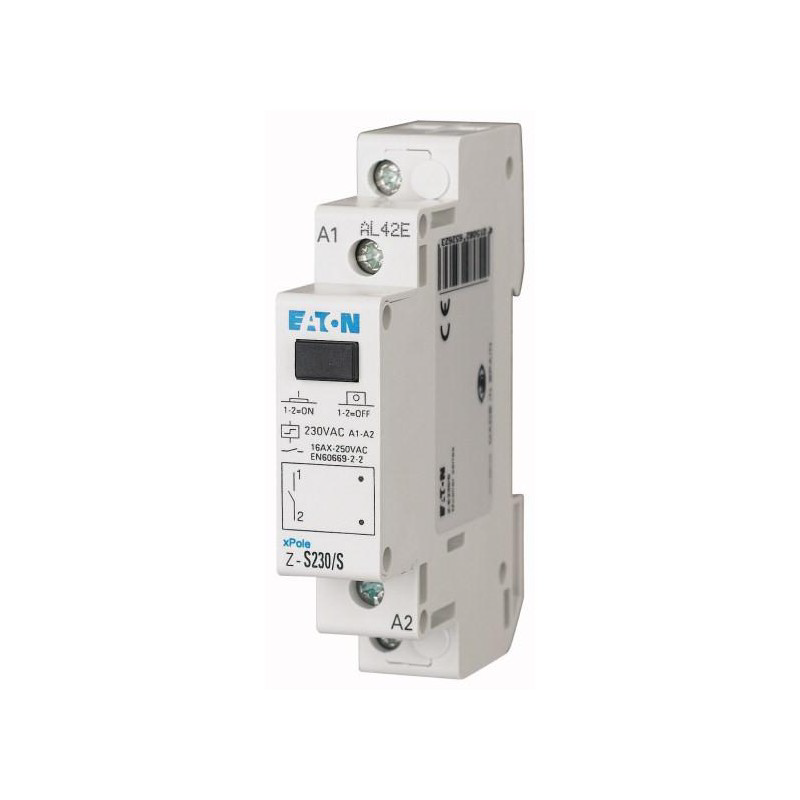

Teleruptorul impuls este destinat comenzii circuitelor electrice prin impulsuri de la butoane, fiind potrivit pentru instalatii de iluminat si alte aplicatii de automatizare din tablouri electrice rezidentiale, comerciale sau tertiare. Functioneaza ca un comutator mecanic cu memorarea starii, astfel incat fiecare impuls de comanda modifica pozitia contactului. Este prevazut cu un contact normal deschis, unipolar, si permite actionare manuala.

Bobina de comanda functioneaza la 230 V AC, 50 Hz, iar curentul nominal de comutare este de 16 A. Aparatul are un contact NO, fara contacte normal inchise sau contacte comutatoare. Tensiunea circuitului comutat este indicata in intervalul 24-250 V AC. Pentru sarcini rezistive, puterea maxima declarata pentru lampi incandescente este de 1980 W; pentru lampi fluorescente sunt indicate valori de pana la 1020 VA, respectiv 1820 VA in circuit duo si 1105 VA pentru compensare paralela.

Montajul se realizeaza pe sina DIN in tabloul electric. Aparatul ocupa 1 modul, cu latimea de 17.5 mm, dimensiuni exterioare de 80 mm adancime, 70 mm inaltime si adancime de incorporare de 60 mm. Pentru conectare se vor respecta schema de cablare si marcajele bornelor, folosind conductoare, protectii si sectiuni dimensionate corespunzator circuitului comandat.

Produsul este certificat CE si conform RoHS. Temperatura ambientala de functionare este cuprinsa intre -20 grade C si 45 grade C, iar disiparea termica dependenta de curent este de 1.5 W. Instalarea, verificarea conexiunilor si interventiile asupra circuitului trebuie efectuate numai cu alimentarea intrerupta, de catre personal calificat, cu respectarea normelor aplicabile pentru tablouri si instalatii electrice de joasa tensiune.

Intrebari frecvente

Ce tip de contact are acest teleruptor?

Are un singur contact normal deschis, de tip NO, si nu dispune de contacte normal inchise sau comutatoare.

La ce tensiune functioneaza comanda?

Bobina de comanda functioneaza la 230 V AC, cu frecventa de 50 Hz.

Se poate monta in tabloul electric pe sina DIN?

Da. Produsul este proiectat pentru montaj pe sina DIN si ocupa latimea unui modul de 17.5 mm.

Poate fi actionat manual?

Da. Este prevazut cu posibilitate de actionare manuala, utila la testare, verificare sau operare locala.

Pentru ce aplicatii este recomandat?

Este recomandat pentru comanda prin impulsuri a circuitelor electrice, in special pentru iluminat comandat din unul sau mai multe puncte, in tablouri electrice rezidentiale si comerciale.
