Transformator de curent ABB 1000 A

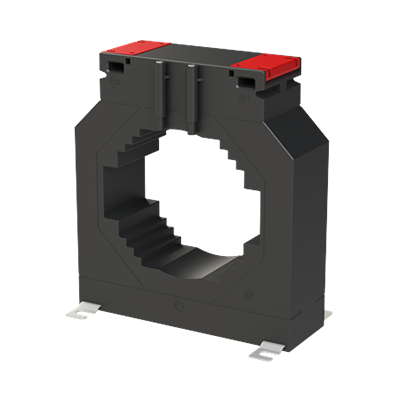

Transformatorul de curent ABB CT1M-10 1000 este un model cu constructie inchisa, utilizat pentru transformarea curentului primar in curent secundar de 5 A, pentru masurarea indirecta a parametrilor electrici ai retelei. Este indicat pentru utilizare in sisteme comerciale de stocare.

Modelul are curent primar nominal de 1000 A, curent secundar nominal de 5 A si clasa de precizie 0,5. Functioneaza la frecventa nominala de 50 - 60 Hz si are functia de limitare a curentului FS 5.

Transformatorul se monteaza prin conductorul primar. Trecerea permite cablu cu diametrul de 86 mm sau bare de cupru de 100 x 30 mm, 80 x 50 mm si 70 x 60 mm.

Carcasa are grad de protectie IP20. Dimensiunile exterioare sunt de 45 x 140 x 155 mm (L x l x H).

Specificatii tehnice

Intrebari frecvente

Care este curentul primar nominal al transformatorului?

Curentul primar nominal este de 1000 A.

Ce curent secundar furnizeaza transformatorul?

Curentul secundar nominal este de 5 A.

Ce precizie are ABB CT1M-10 1000?

Modelul are clasa de precizie 0,5 si precizie de +/-0,5 %.

Ce dimensiune poate avea cablul trecut prin transformator?

Trecerea pentru cablu are diametrul de 86 mm. Sunt indicate si bare cu sectiuni de 100 x 30 mm, 80 x 50 mm sau 70 x 60 mm.

Care sunt dimensiunile si gradul de protectie?

Dimensiunile exterioare sunt 45 x 140 x 155 mm (L x l x H), iar gradul de protectie este IP20.
