Descriere

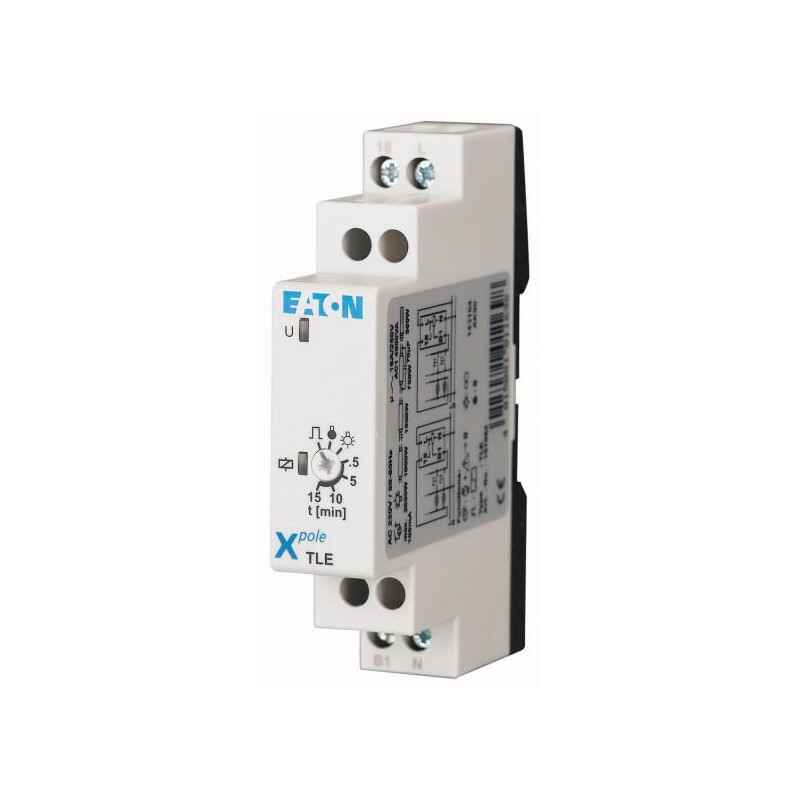

Automatul de scara electronic este destinat controlului temporizat al circuitelor de iluminat din scari de bloc, holuri, coridoare, intrari sau alte zone de circulatie. Functioneaza ca releu temporizat pentru iluminat, cu intarziere la deconectare, astfel incat lumina ramane activa pe durata stabilita dupa comanda de pornire. Echipamentul este prevazut cu functionare multifunctionala, cu 4 functii disponibile.

Alimentarea si comanda sunt realizate la 230V AC, atat la 50 Hz, cat si la 60 Hz. Curentul nominal este de 16A, iar intervalul de temporizare se poate regla intre 30 si 720 secunde. Aparatul dispune de un singur contact normal deschis temporizat, fara contacte normal inchise, comutatoare sau iesiri netemporizate. Curentul maxim de pornire indicat este de 80A, iar disiparea statica de putere este de 1W.

Constructia modulara are latimea de 17,5 mm, echivalenta unui modul, cu dimensiuni de 87 mm inaltime si 65 mm adancime. Se monteaza pe sina DIN cu profil omega sau frontal, in tablouri electrice compatibile. Conectarea electrica se realizeaza prin borne cu surub, iar cablarea trebuie efectuata conform schemei de conexiuni si configuratiei circuitului de iluminat.

Gradul de protectie este IP20, ceea ce recomanda instalarea exclusiv in interiorul unui tablou electric sau al unei carcase care asigura protectia necesara impotriva atingerii partilor sub tensiune si a patrunderii corpurilor straine. Temperatura ambianta de functionare este cuprinsa intre -25 grade C si +55 grade C. Montajul, reglajul si verificarea instalatiei trebuie realizate numai cu alimentarea intrerupta, de personal calificat, iar circuitul trebuie protejat corespunzator prin aparatajul de protectie dimensionat pentru instalatie.

Intrebari frecvente

Pentru ce se utilizeaza un automat de scara electronic?

Se utilizeaza pentru comanda temporizata a iluminatului din scari, holuri, coridoare, intrari si alte spatii de circulatie. Dupa primirea comenzii, mentine iluminatul activ pentru timpul setat, apoi il opreste automat.

Care este intervalul de temporizare?

Temporizarea este reglabila intre 30 si 720 secunde, adica intre 30 de secunde si 12 minute.

La ce tensiune functioneaza?

Functioneaza la 230V AC, pentru retele de 50 Hz sau 60 Hz. Domeniul tensiunii de functionare in curent alternativ este 203 pana la 262V.

Se poate monta pe sina DIN?

Da. Aparatul este adecvat pentru montaj pe sina DIN cu profil omega si poate fi montat si frontal in tablouri electrice compatibile.

Ce protectie are aparatul?

Are grad de protectie IP20 si trebuie instalat in interiorul unui tablou electric sau al unei carcase adecvate, ferit de apa, praf excesiv si atingeri accidentale.
