Descriere

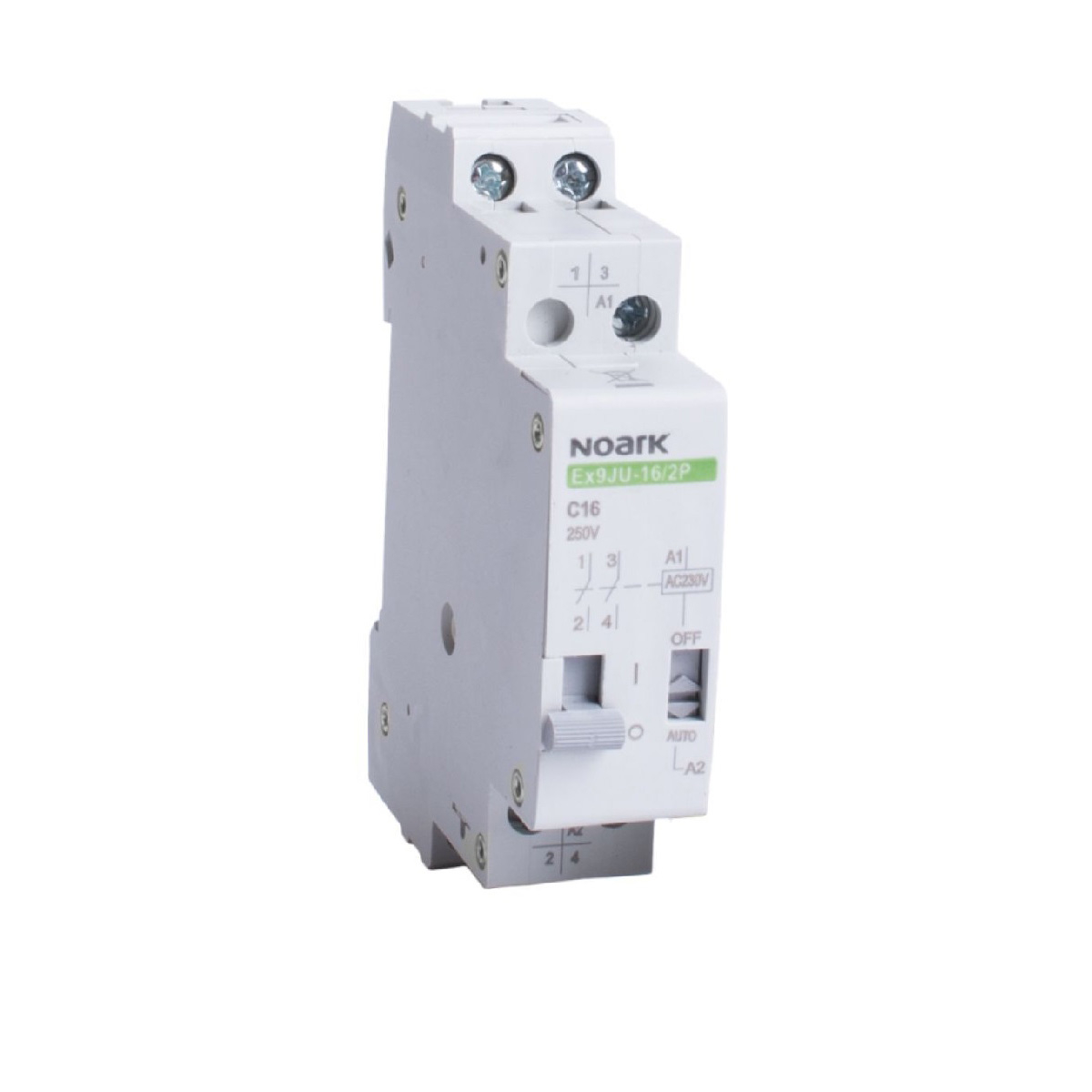

Acest releu impuls modular este destinat comenzii circuitelor electrice prin impulsuri aplicate bobinei. La fiecare impuls de comanda, contactele isi schimba starea, ceea ce il face potrivit pentru controlul iluminatului din mai multe puncte, precum si pentru aplicatii de automatizare din cladiri. Poate fi utilizat pentru iluminat, sisteme de incalzire, ventilatie, pompe si pompe de caldura, in functie de schema electrica si de caracteristicile consumatorului comandat.

Modelul are curent nominal de 16 A, doua contacte si bobina de comanda la 230 V AC, 50 Hz. Este o varianta cu latime de un modul pentru montaj in tablouri electrice, cu dimensiuni de aproximativ 86 x 18 x 70 mm. Gradul de protectie declarat este IP20, iar produsul este realizat pentru cerintele standardului IEC/EN 61810-1. Pentru sarcini de iluminat cu incandescenta este indicata o putere maxima de pana la 4000 W.

Montajul se realizeaza pe sina DIN, in interiorul unui tablou electric cu protectie adecvata. Bobina se conecteaza la circuitul de comanda cu tensiune de 230 V AC, iar contactele se integreaza in circuitul consumatorului conform schemei de instalare. Comanda manuala frontala permite actionarea locala si verificarea functionarii in timpul punerii in functiune sau al operatiunilor de service.

Produsul trebuie instalat numai de personal calificat, cu alimentarea intrerupta inainte de cablare. Se va respecta curentul nominal, tensiunea bobinei, tipul sarcinii comandate si schema de conectare recomandata de producator. Gradul IP20 impune instalarea intr-o carcasa sau tablou care previne atingerea partilor active si asigura protectia necesara mediului de utilizare.

Intrebari frecvente

Ce face un releu impuls?

Un releu impuls modifica starea contactelor la fiecare impuls primit de bobina. Astfel, un circuit poate fi comandat din unul sau mai multe puncte de comanda, fara mentinerea permanenta a semnalului pe bobina.

Pentru ce aplicatii poate fi utilizat?

Poate fi utilizat pentru comanda circuitelor de iluminat, ventilatie, incalzire, pompe si alte functii de automatizare, cu respectarea curentului nominal si a cerintelor specifice ale sarcinii.

Se poate monta in tabloul electric?

Da. Aparatul este destinat montajului pe sina DIN si are latimea de un modul, fiind adecvat pentru integrarea in tablouri electrice.

Ce tensiune este necesara pentru comanda bobinei?

Bobina de comanda functioneaza la 230 V AC, cu frecventa nominala de 50 Hz.

Are posibilitate de actionare manuala?

Da. Dispune de comanda manuala frontala, utila pentru verificare, punere in functiune si interventii de service.
