Descriere

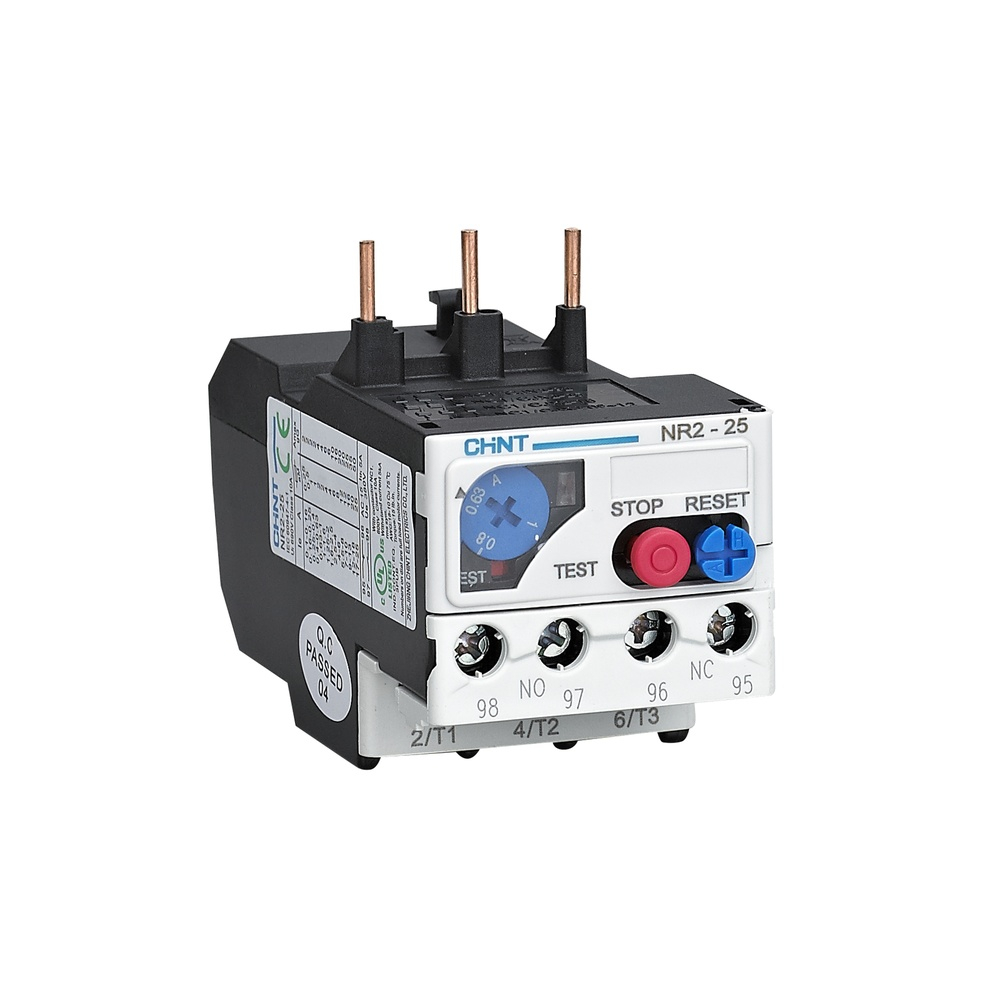

Releul termic tripolar este destinat protectiei motoarelor asincrone in aplicatii de automatizare, tablouri electrice, instalatii industriale si echipamente de pompare, ventilatie sau transport. Detecteaza suprasarcina si lipsa de faza, contribuind la decuplarea circuitului de comanda atunci cand curentul motorului depaseste valoarea reglata pentru o perioada specifica de timp.

Domeniul reglabil al curentului este 5.5-8A, iar aparatul face parte din carcasa de 25A. Functioneaza in curent alternativ la 50/60 Hz, cu tensiune nominala de utilizare de 380/400/415V AC si 660V AC; tensiunea nominala de izolatie este 690V, iar tensiunea nominala de impuls suportata este 6kV. Releul are clasa de declansare 10A, trei poli si contacte auxiliare separate electric, configurate 1NO + 1NC. Este realizat in conformitate cu IEC/EN 60947-4-1.

Montajul se realizeaza direct, prin cuplare cu contactoare compatibile din gama 12-32A, pentru formarea unui starter direct de motor. Conexiunile circuitului principal se realizeaza cu borne cu surub, iar reglajul trebuie stabilit in functie de curentul nominal inscris pe placuta motorului. Contactele auxiliare se integreaza in circuitul de comanda pentru oprirea contactorului si, dupa caz, pentru transmiterea unei semnalizari de declansare.

Releul termic trebuie utilizat impreuna cu o protectie corespunzatoare la scurtcircuit, deoarece functia sa principala este protectia la suprasarcina si la lipsa de faza. Instalarea, cablarea, reglajul si verificarea functionarii se executa numai cu alimentarea intrerupta, de catre personal calificat. Pentru functionare corecta, selectati domeniul de reglaj potrivit curentului motorului si respectati conditiile de montaj si schemele electrice ale ansamblului de comanda.

Intrebari frecvente

Pentru ce este utilizat un releu termic reglabil 5.5-8A?

Este utilizat pentru protectia motoarelor electrice al caror curent nominal se incadreaza intre 5.5A si 8A. Releul ajuta la protejarea motorului impotriva suprasarcinii si a lipsei de faza.

Cu ce contactoare se poate monta acest releu termic?

Este destinat montajului direct pe contactoare compatibile din gama 12-32A, pentru realizarea unui ansamblu de pornire directa a motorului.

Cum se regleaza curentul releului termic?

Valoarea se regleaza in domeniul 5.5-8A, in functie de curentul nominal indicat pe placuta de identificare a motorului. Reglajul trebuie efectuat de personal calificat.

Protejeaza releul termic si la scurtcircuit?

Nu. Releul termic asigura protectie la suprasarcina si lipsa de faza. Circuitul trebuie prevazut separat cu o protectie adecvata la scurtcircuit, dimensionata conform aplicatiei.

Ce contacte auxiliare sunt disponibile?

Releul dispune de contacte auxiliare separate electric, in configuratie 1NO + 1NC, utilizabile in circuitul de comanda si semnalizare.
