Descriere

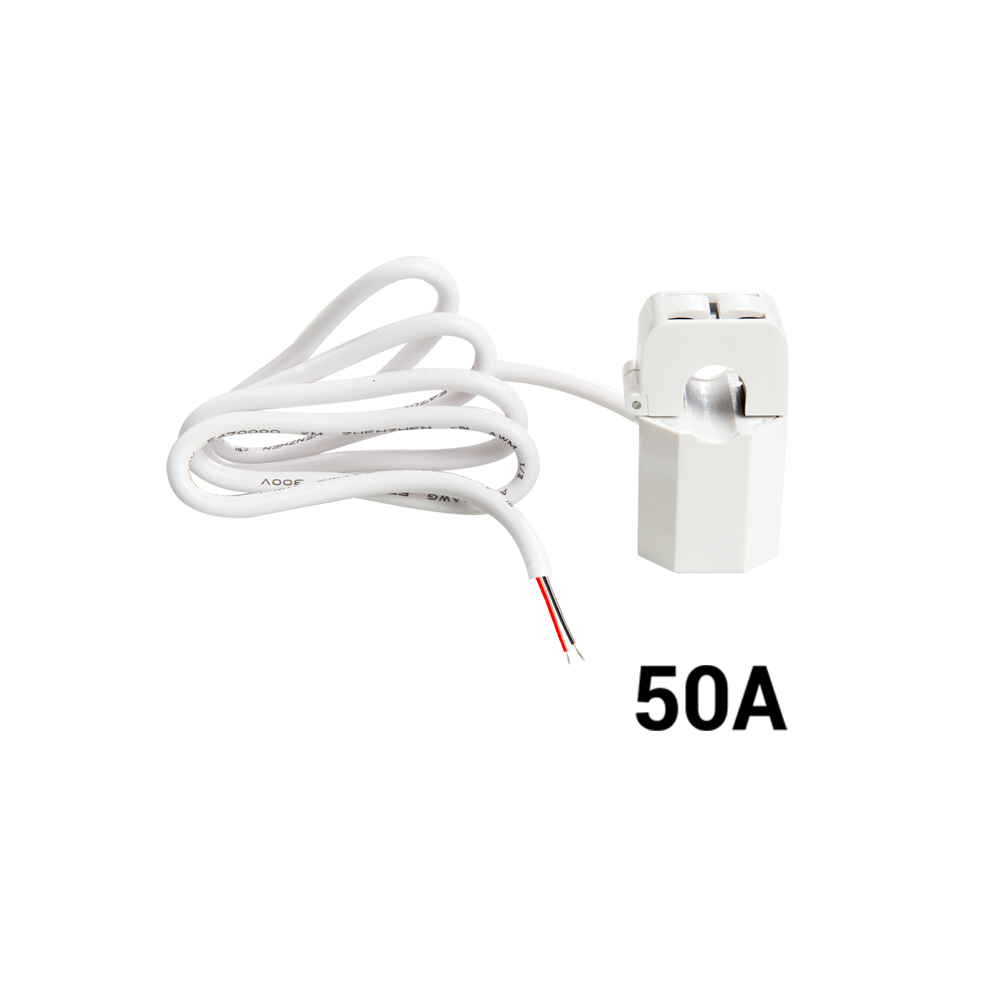

Clestele transformator de curent de 50A este un accesoriu pentru masurarea indirecta a curentului electric dintr-un circuit. Acesta preia campul magnetic generat de conductorul traversat si transmite catre contorul de energie un semnal proportional, necesar pentru afisarea si analizarea consumului. Constructia cu miez divizibil permite montarea direct pe conductor, fara taierea sau deconectarea acestuia.

Curentul primar nominal este de 50A, iar transformatorul foloseste un miez din ferita. Datele tehnice confirmate indica un curent secundar nominal de 16,67 mA, precizie de 1% si rezistenta la tensiune de 3000 VAC, 1 mA, timp de 60 secunde. Cablul de conectare are lungimea de 60 cm, fiind potrivit pentru instalarea in tablouri electrice compacte, in apropierea modulului de monitorizare.

Pentru montaj, se deschide clestele, se pozitioneaza in jurul unui singur conductor activ al circuitului monitorizat, apoi se inchide complet carcasa. Conductoarele de iesire se conecteaza la intrarea dedicata pentru transformator de curent a contorului compatibil, respectand schema de conectare si sensul de montaj indicat de echipamentul de masura. Pentru valori corecte, nu se trec simultan faza si nulul prin acelasi cleste, deoarece campurile lor se pot compensa.

Produsul este destinat exclusiv masurarii, nu alimentarii unei sarcini si nu inlocuieste protectiile electrice din tablou. Instalarea trebuie realizata cu circuitul scos de sub tensiune, de catre personal calificat, cu respectarea normelor aplicabile instalatiilor de joasa tensiune. Nu este compatibil cu Pro EM-50, Pro 3EM, EM Gen3, EM Gen4 sau Pro 3EM-3CT63, care necesita alte tipuri de transformatoare de curent.

Intrebari frecvente

Ce masoara acest cleste transformator de curent?

Acesta masoara indirect curentul care trece printr-un conductor si transmite un semnal proportional catre un contor de energie compatibil, pentru monitorizarea consumului electric.

Care este curentul nominal al clestelui?

Curentul primar nominal este de 50A.

Este necesara intreruperea conductorului pentru montaj?

Nu. Miezul divizibil permite inchiderea clestelui in jurul conductorului, fara taierea sau deconectarea acestuia.

Se pot introduce faza si nulul prin acelasi cleste?

Nu. Pentru o masurare corecta, clestele se monteaza in jurul unui singur conductor activ. Trecerea simultana a fazei si nulului poate duce la compensarea campurilor magnetice si la citiri incorecte.

Cu ce echipamente nu este compatibil?

Nu este compatibil cu Pro EM-50, Pro 3EM, EM Gen3, EM Gen4 si Pro 3EM-3CT63.
