Descriere

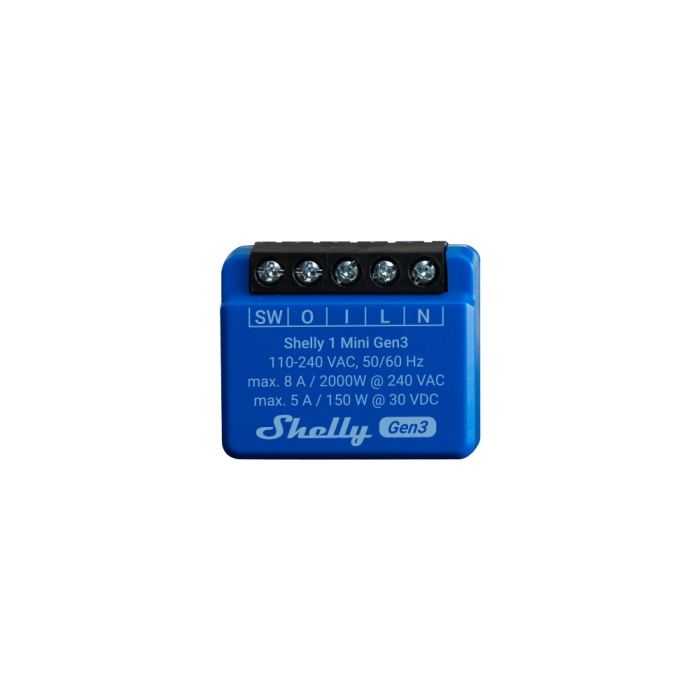

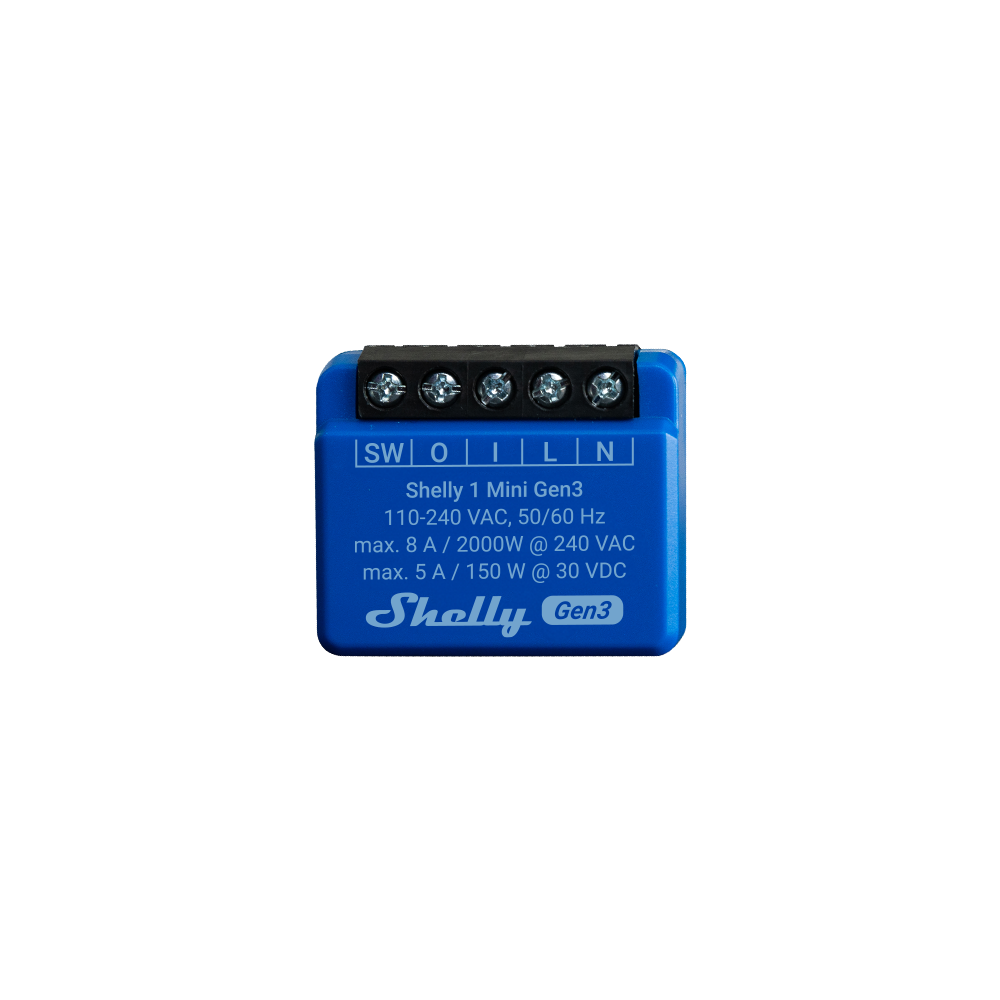

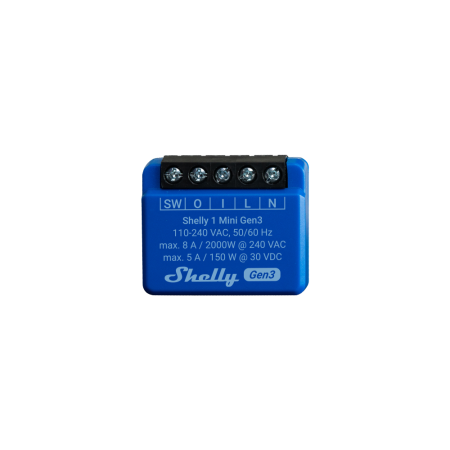

Acest releu inteligent cu format compact permite comanda de la distanta a iluminatului, aparatelor electrice, usilor de garaj, irigatiilor sau altor circuite compatibile. Contactul uscat, fara potential, permite utilizarea sa atat pentru comanda sarcinilor electrice, cat si pentru transmiterea unei comenzi catre un contactor sau un automatism. Functioneaza independent in reteaua WiFi locala, fara hub dedicat, iar controlul se poate realiza din interfata web integrata, aplicatie sau platforme de automatizare compatibile.

Alimentarea se face la 110-240 VAC, 50/60 Hz, iar consumul propriu este sub 1,2 W. Releul are un contact normal deschis, unipolar, cu tensiune maxima de comutare de 240 VAC sau 30 VDC. Curentul maxim de comutare este de 8 A la 240 VAC si 5 A la 30 VDC, corespunzator unei puteri maxime de 2000 W la 240 VAC sau 150 W la 30 VDC. Carcasa masoara 29 x 34 x 16 mm, cantareste aproximativ 19 g si accepta conductori cu sectiunea de 0,5-4 mm2. Platforma hardware include procesor ESP Shelly C38F si memorie flash de 8 MB.

Pentru instalare, modulul este conceput pentru montaj in doze de aparataj, in spatele intrerupatoarelor, prizelor sau in alte spatii limitate. Conectarea se realizeaza prin borne cu surub pentru alimentare L si N, intrarea de comanda SW si circuitul comutat I si O. Este necesara prezenta conductorului de nul pentru functionare. Conectivitatea WiFi 802.11 b/g/n permite integrarea directa in reteaua existenta, iar Bluetooth 4.2 simplifica includerea initiala si permite utilizarea echipamentului ca gateway Bluetooth pentru dispozitive compatibile.

Modulul dispune de senzor intern de temperatura, programari, scene, scripturi, webhooks, MQTT, UDP, HTTPS, TLS, certificate personalizate si comunicare KNXnet IP. Este compatibil Matter incepand cu firmware 1.6.0 sau mai nou. Nu include protectie interna la supracurent, supratensiune sau supraputere, de aceea circuitul trebuie protejat extern conform cerintelor instalatiei; producatorul indica protectie cu caracteristica B sau C, curent nominal de maximum 10 A, capacitate de intrerupere de minimum 6 kA si clasa de limitare a energiei 3. Montajul trebuie efectuat cu alimentarea oprita, de catre personal calificat, in conditii de temperatura ambientala intre -20 si 40 grade C si umiditate de 30-70 procente RH.

Intrebari frecvente

Ce tip de contact are acest releu?

Are un contact uscat normal deschis, fara potential, care poate fi utilizat pentru comanda unei sarcini sau pentru transmiterea unei comenzi catre un contactor ori automatism compatibil.

Este necesar un hub pentru utilizare?

Nu. Se conecteaza direct la reteaua WiFi si poate fi configurat si controlat prin interfata web integrata, aplicatie sau platforme de automatizare compatibile.

Care este sarcina maxima admisa?

Poate comuta maximum 8 A la 240 VAC, echivalent cu maximum 2000 W la 240 VAC. Pentru curent continuu, limita este de 5 A la 30 VDC, respectiv 150 W.

Poate fi montat in spatele unui intrerupator?

Da. Dimensiunile compacte de 29 x 34 x 16 mm il fac potrivit pentru doze standard, in spatele intrerupatoarelor, prizelor sau in alte spatii reduse. Pentru functionare este necesar conductor de nul.

Are protectie interna la suprasarcina?

Nu are protectie interna la supracurent, supratensiune sau supraputere. Circuitul trebuie protejat extern corespunzator, iar instalarea trebuie realizata cu alimentarea oprita de personal calificat.
