Descriere

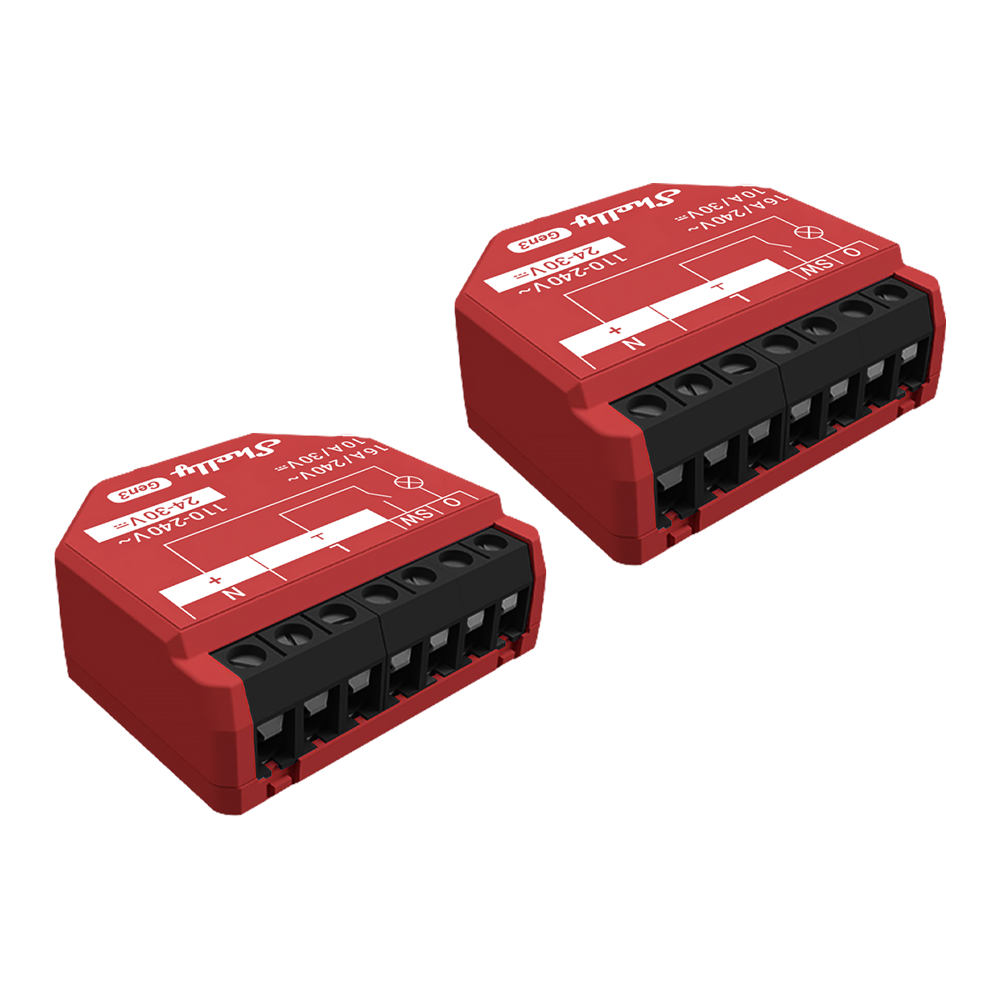

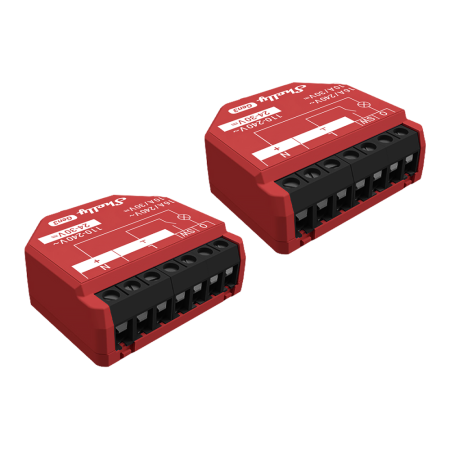

Shelly 1PM Gen3 este un releu inteligent compact, cu un canal de comanda si contorizare integrata a consumului electric. Pachetul include doua module identice, recomandate pentru automatizarea independenta a doua circuite. Modulele permit pornirea, oprirea si monitorizarea sarcinilor din aplicatie, din interfata web locala sau printr-un sistem de automatizare compatibil, fara necesitatea unui hub dedicat. Sunt potrivite pentru iluminat, prize, aparate electrocasnice, incalzitoare si circuite de incalzire in pardoseala, in limitele electrice admise.

Fiecare modul functioneaza la alimentare 110-240 V AC sau 24-30 V DC si are consum propriu sub 1,2 W. Iesirea suporta o tensiune maxima de comutare de 240 V AC sau 30 V DC, cu un curent maxim de 16 A la 240 V AC si 10 A la 30 V DC. Integreaza voltmetru AC, ampermetru AC si senzor intern de temperatura pentru monitorizarea functionarii. Carcasa masoara 37 x 42 x 16 mm, are greutatea de 27 g, iar bornele accepta conductori cu sectiunea intre 0,5 si 4 mm2; lungimea recomandata de dezizolare este de 6-7 mm.

Conectarea se realizeaza la bornele marcate pentru alimentare, intrare de comanda si iesirea catre sarcina. La instalatiile AC se utilizeaza bornele L, N, SW si O, iar la alimentare DC se folosesc bornele plus, minus, SW si O, conform schemei de cablare a producatorului. Dimensiunile reduse permit montajul in doze standard, in spatele intrerupatoarelor sau prizelor, cu conditia existentei spatiului necesar pentru conductori si pentru disiparea caldurii. Configurarea initiala poate fi efectuata prin WiFi, iar Bluetooth faciliteaza adaugarea rapida in aplicatie.

Modulele comunica prin WiFi 2,4 GHz 802.11 b/g/n si Bluetooth 4.2 BLE. Dispun de procesor ESP-Shelly-C38F, memorie flash de 8 MB, programari, webhook-uri, scripturi, MQTT, WebSocket, HTTPS, UDP, TLS, certificate personalizate si integrare KNXnet IP. Pot fi actualizate pentru compatibilitate Matter, in functie de versiunea de firmware. Pentru protectia instalatiei, producatorul indica utilizarea unui intreruptor automat conform EN 60898-1, cu caracteristica B sau C, curent nominal de maximum 16 A, putere de rupere de minimum 6 kA si clasa de limitare a energiei 3.

Instalarea trebuie efectuata numai cu alimentarea intrerupta si de catre personal calificat, cu respectarea normativelor electrice aplicabile. Temperatura ambianta de lucru este intre -20 si 40 grade C, umiditatea admisa este 30-70% RH, iar altitudinea maxima de utilizare este 2000 m. Nu se depasesc limitele de tensiune si curent ale iesirii. Pentru sarcini inductive sau capacitive, este recomandata folosirea unui modul RC snubber adecvat, pentru reducerea supratensiunilor de comutatie.

Intrebari frecvente

Ce contine pachetul?

Pachetul contine doua module Shelly 1PM Gen3 identice, fiecare cu un canal de comanda si masurare integrata a consumului electric.

Care este sarcina maxima admisa?

Fiecare modul poate comuta pana la 16 A la 240 V AC sau pana la 10 A la 30 V DC, fara depasirea conditiilor de utilizare si a protectiei recomandate pentru circuit.

Poate fi utilizat fara hub?

Da. Modulul se conecteaza direct la reteaua WiFi de 2,4 GHz si poate fi configurat sau controlat prin aplicatie, interfata web locala si protocoale de automatizare compatibile.

Poate masura consumul de energie?

Da. Fiecare modul are voltmetru si ampermetru pentru curent alternativ, permitand monitorizarea in timp real a puterii si energiei consumate de circuitul controlat.

Este potrivit pentru montaj in doza?

Da. Carcasa compacta de 37 x 42 x 16 mm permite montajul in doze electrice standard sau in spatele intrerupatoarelor si prizelor, daca exista spatiu suficient pentru conexiuni si ventilatie.
