Descriere

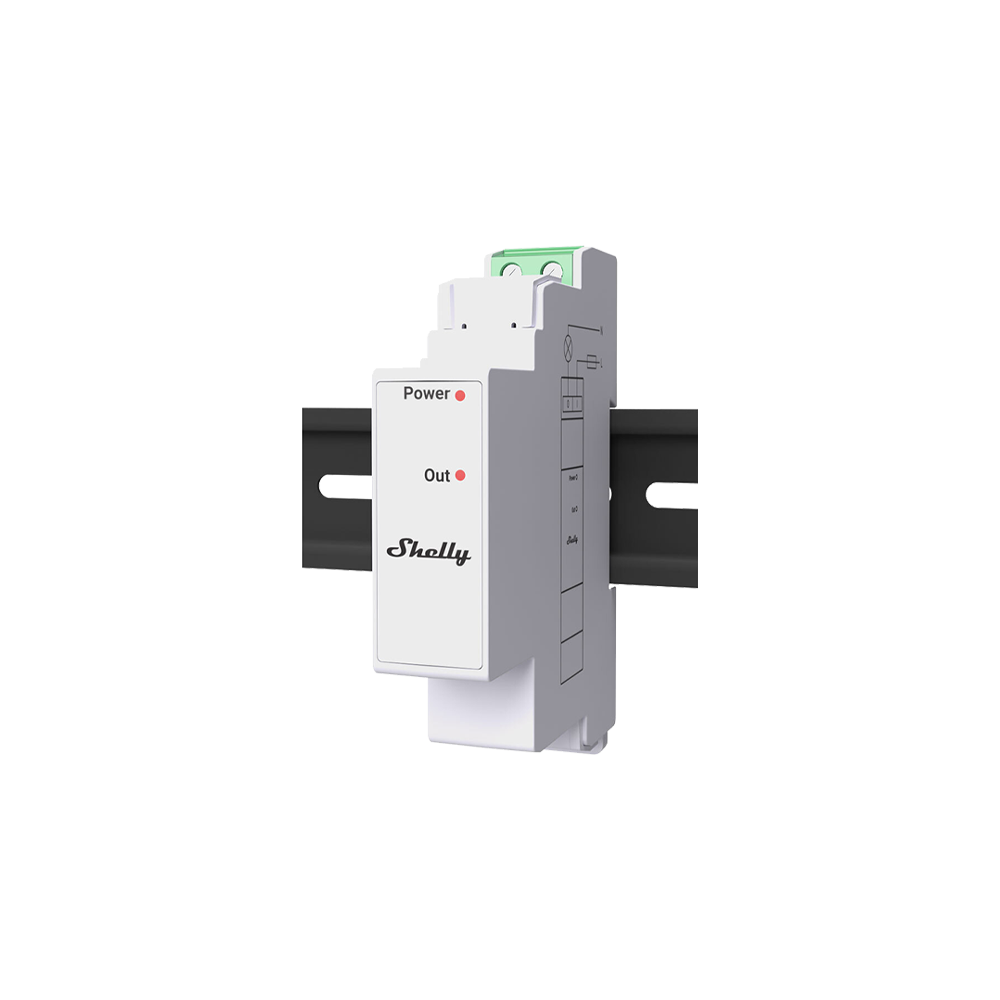

Shelly Pro 3EM Switch Addon este un modul de extensie cu contact uscat, izolat galvanic, proiectat pentru a adauga functia de comanda la un contor de energie compatibil din seria Pro 3EM. Este potrivit pentru actionarea unui contactor sau a altor echipamente electrice, astfel incat monitorizarea consumului si comanda sarcinii sa poata functiona impreuna. Aplicatiile uzuale includ managementul consumului, deconectarea sarcinilor neesentiale si utilizarea excedentului de energie dintr-un sistem fotovoltaic pentru consumatori precum boilerul sau o statie de incarcare auto.

Modulul este compatibil exclusiv cu Shelly Pro 3EM si Pro 3EM 3CT63 si se alimenteaza direct de la dispozitivul compatibil, la 3.3 V DC si 12 V DC. Consumul propriu este sub 1 W. Contactul fara potential suporta o tensiune maxima de comutare de 240 V AC sau 30 V DC, cu un curent maxim de comutare de 2 A. Dimensiunile sunt 94 x 19 x 69 mm, greutatea este de aproximativ 20 g, iar bornele accepta conductori cu sectiunea intre 0.5 si 2.5 mm2, cu dezizolare de 6 pana la 7 mm si cuplu maxim de strangere de 0.4 Nm.

Montajul se realizeaza pe sina DIN, fixat mecanic de dispozitivul Pro 3EM compatibil prin interfata seriala dedicata si suportul dublu de montare inclus. Borna I se conecteaza la circuitul protejat, iar borna O la circuitul de sarcina, conform schemei de cablare a producatorului. Pentru configurare, extensia trebuie activata din interfata dispozitivului compatibil, iar dupa detectare si salvare acesta reporneste automat. Indicatorul Power semnalizeaza prezenta alimentarii, iar indicatorul Out arata inchiderea contactului de iesire.

Produsul trebuie instalat numai de personal calificat, cu alimentarea oprita si absenta tensiunii verificata la borne inainte de orice interventie. Nu se conecteaza sarcini care depasesc limitele de tensiune sau curent ale contactului; pentru sarcini de putere mare se utilizeaza un contactor dimensionat corespunzator. Este recomandata utilizarea conductoarelor rigide unifilare. Modulul este destinat utilizarii la temperaturi ambientale intre -20 grade C si 40 grade C, umiditate relativa intre 30 si 70 procente si altitudine de pana la 2000 m; nu se instaleaza in zone unde poate fi udat.

Intrebari frecvente

Cu ce dispozitive este compatibil acest modul?

Este compatibil exclusiv cu Shelly Pro 3EM si Shelly Pro 3EM 3CT63. Nu functioneaza ca dispozitiv independent si nu este destinat altor modele.

Poate comanda direct consumatori de putere mare?

Contactul suporta maximum 2 A. Pentru consumatori de putere mare se foloseste pentru comanda bobinei unui contactor dimensionat corespunzator circuitului.

Ce tip de contact ofera modulul?

Ofera un contact fara potential, izolat galvanic, cu tensiune maxima de comutare de 240 V AC sau 30 V DC.

Cum se monteaza?

Se ataseaza fizic la dispozitivul Pro 3EM compatibil si ansamblul se fixeaza pe sina DIN cu suportul dublu de montare. Instalarea se face doar fara tensiune, de catre personal calificat.

Poate fi utilizat pentru automatizarea consumului din surplus fotovoltaic?

Da. Impreuna cu monitorizarea realizata de dispozitivul compatibil, modulul poate comanda un contactor pentru activarea sau oprirea unor consumatori in functie de regulile de automatizare configurate.
