Descriere

Bratul dublu drept este un accesoriu pentru stalpi de iluminat, proiectat pentru sustinerea a doua corpuri de iluminat orientate in directii opuse. Configuratia la 180 grade este potrivita pentru iluminarea uniforma a aleilor, platformelor, parcarilor, zonelor de acces, incintelor industriale sau spatiilor exterioare comerciale si rezidentiale.

Constructia este realizata din otel si are forma dreapta. Bratul are lungimea nominala de 1500 mm, inaltimea de 300 mm, grosimea materialului de 3 mm si diametrul de 60 mm. Cele doua brate sunt dispuse la un unghi de 180 grade, iar inclinarea indicata este de 15 grade. Este compatibil cu stalpi cu diametrul de 60 mm, inclusiv cu stalpi de 50 mm atunci cand se utilizeaza reductie.

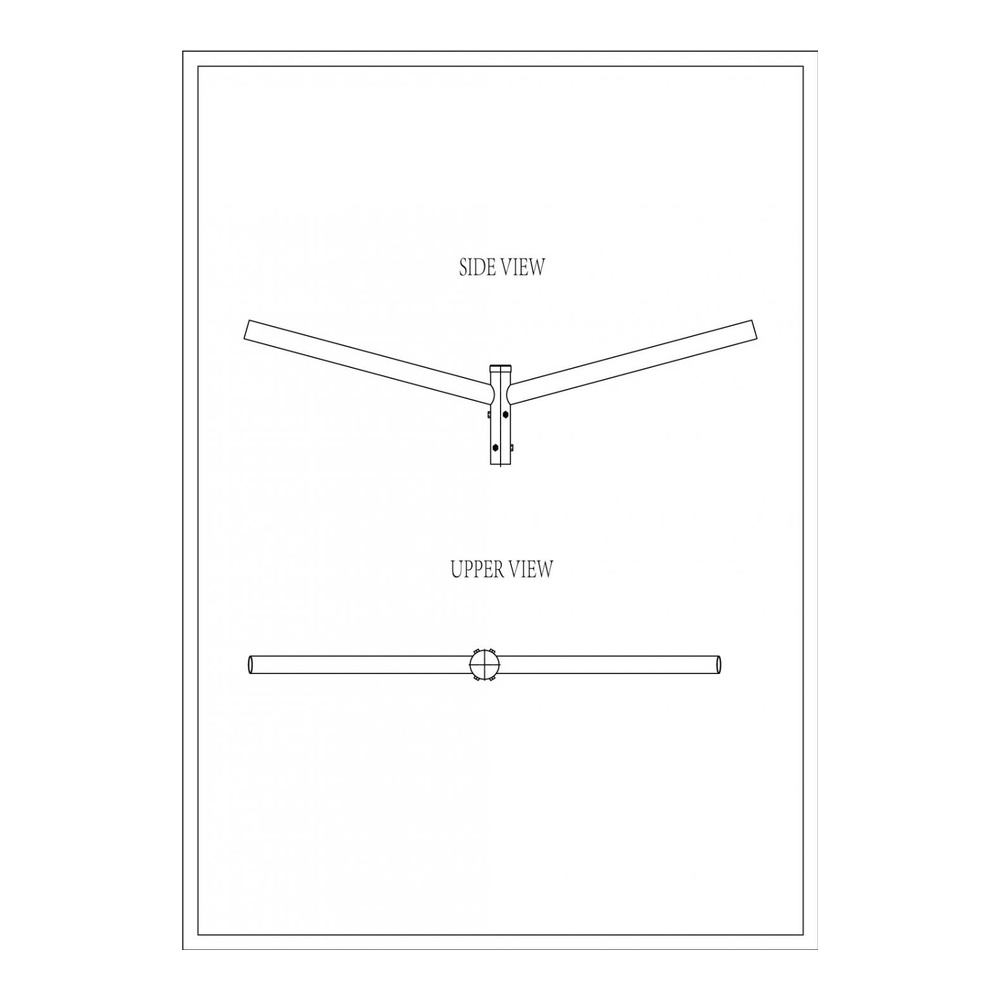

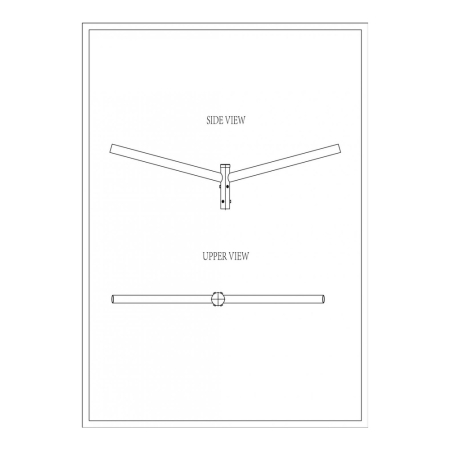

Montajul se realizeaza in partea superioara a stalpului compatibil, cu respectarea diametrului de prindere si a configuratiei constructive a ansamblului. Schema tehnica indica fixare cu 4 suruburi M10. Corpurile de iluminat se aleg separat, tinand cont de diametrul de montaj al acestora, greutatea echipamentelor si de directia de iluminare necesara in proiect.

Pentru o instalare sigura, montajul trebuie efectuat de personal calificat, pe un stalp fixat corespunzator si dimensionat pentru sarcinile mecanice ale bratului, corpurilor de iluminat si actiunii vantului. Se recomanda verificarea strangerii elementelor de fixare la instalare si in cadrul operatiunilor periodice de mentenanta. Nu depasi sarcina admisa a stalpului si a sistemului de prindere.

Intrebari frecvente

Pentru ce este utilizat un brat dublu drept la 180 grade?

Este utilizat pentru montarea a doua corpuri de iluminat pe acelasi stalp, orientate in directii opuse, pentru acoperirea mai eficienta a unei alei, parcari, platforme sau zone exterioare.

Cu ce diametru de stalp este compatibil?

Este compatibil cu stalpi cu diametrul de 60 mm. Pentru stalpi cu diametrul de 50 mm este necesara utilizarea unei reductii.

Care sunt dimensiunile principale ale bratului?

Lungimea nominala este de 1500 mm, inaltimea este de 300 mm, grosimea este de 3 mm, iar diametrul este de 60 mm.

Ce unghi exista intre cele doua brate?

Cele doua brate sunt dispuse la 180 grade, pentru montarea corpurilor de iluminat in directii opuse.

Cum se fixeaza pe stalp?

Schema tehnica indica prindere cu 4 suruburi M10. Montajul trebuie realizat pe un stalp compatibil si dimensionat corespunzator pentru sarcina mecanica a ansamblului.
