Descriere

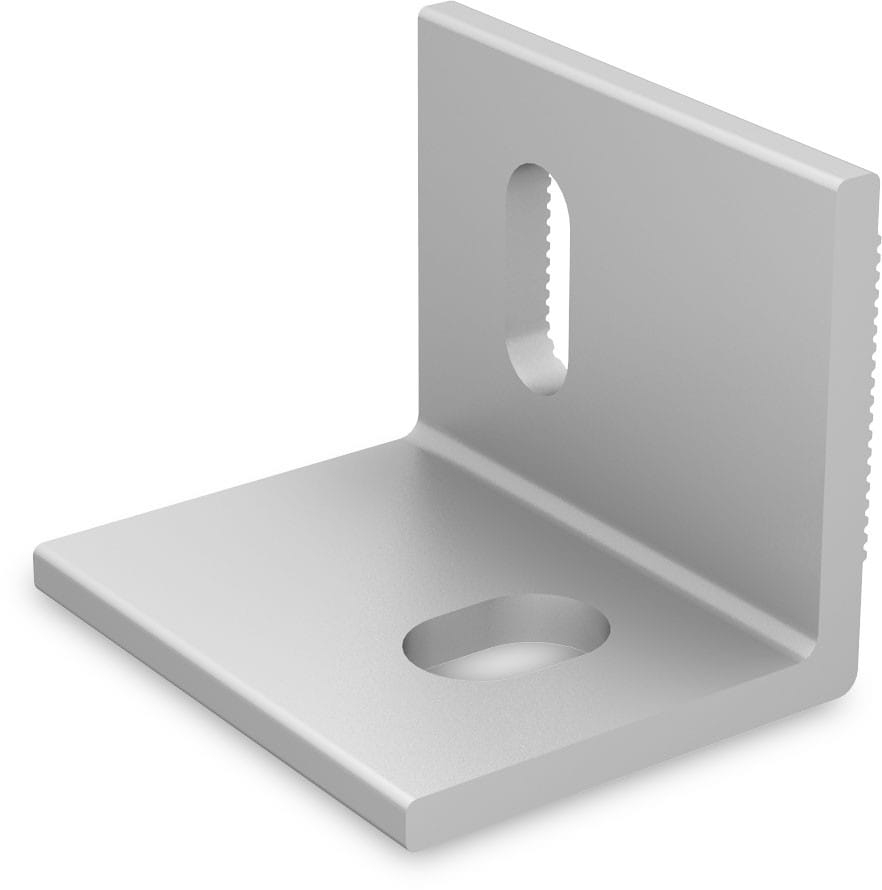

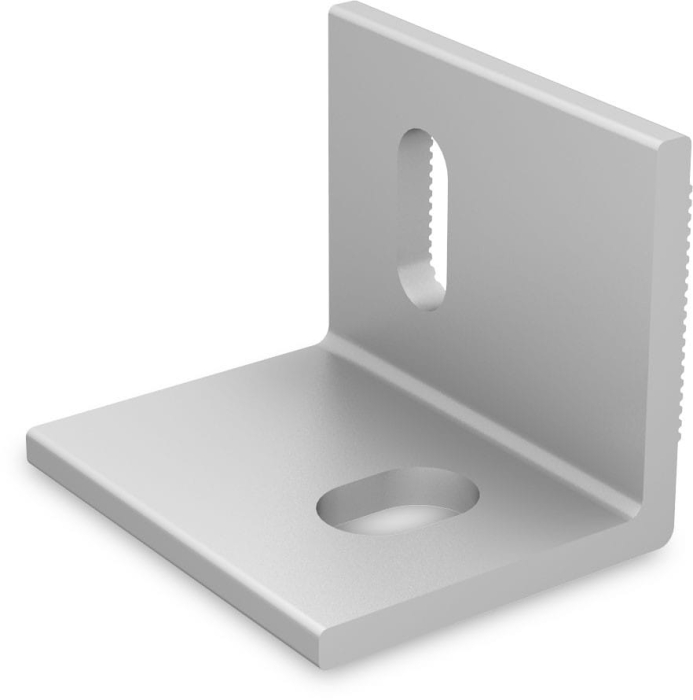

Adaptorul L HB M10 SingleRail este un element de conectare pentru structuri de montaj fotovoltaic. Este proiectat pentru realizarea legaturii dintre sina de montaj SingleRail si suruburile cu filet dublu sau elementele de fixare solara cu prindere M10, fiind potrivit pentru configuratii de montaj ale panourilor fotovoltaice pe acoperisuri compatibile cu acest tip de ancorare.

Piesa este fabricata din aliaj de aluminiu EN AW 6063 T66, cu suprafata neprelucrata. Are latimea de 55 mm, inaltimea de 45 mm si adancimea de 45 mm. Greutatea este de aproximativ 54 g pe bucata. Constructia compacta in forma de L asigura o interfata mecanica intre punctul de ancorare M10 si profilul sistemului SingleRail. Materialul de fixare este inclus.

Montajul se realizeaza pe suruburi cu filet dublu sau pe elemente de fixare solara M10, apoi adaptorul se pozitioneaza pentru conectarea la sina SingleRail. Fanta alungita permite ajustarea pozitiei in etapa de aliniere a structurii. Instalarea trebuie efectuata conform configuratiei proiectului, instructiunilor sistemului de montaj si cerintelor specifice ale acoperisului.

Pentru functionare sigura, verificati compatibilitatea dintre adaptor, sina, elementul de ancorare M10 si suportul acoperisului inainte de instalare. Respectati sarcinile de vant si zapada stabilite prin proiect, distantele dintre punctele de fixare si instructiunile de montaj aplicabile. Strangerea elementelor de fixare trebuie efectuata cu unelte adecvate si conform documentatiei tehnice a sistemului.

Intrebari frecvente

Pentru ce se foloseste adaptorul L HB M10 SingleRail?

Se foloseste pentru conectarea unei sine SingleRail la suruburi cu filet dublu sau la elemente de fixare solara cu prindere M10.

Din ce material este fabricat adaptorul?

Este fabricat din aluminiu EN AW 6063 T66, cu suprafata neprelucrata.

Care sunt dimensiunile adaptorului?

Adaptorul are 55 mm latime, 45 mm inaltime si 45 mm adancime.

Este inclus materialul de fixare?

Da, produsul este livrat cu material de fixare inclus.

Poate fi utilizat cu orice sina fotovoltaica?

Este destinat utilizarii cu sinele SingleRail. Compatibilitatea completa trebuie verificata in functie de structura, punctele de ancorare M10 si proiectul de montaj.
