Descriere

Adaptorul in forma de L este un accesoriu de montaj destinat realizarii conexiunii dintre sina de profil SingleRail si punctele de fixare cu filet M12. Este utilizat in structurile de sustinere pentru panouri fotovoltaice, unde permite pozitionarea si fixarea mecanica a sinei pe suruburi de ancorare sau pe elemente de fixare solara compatibile.

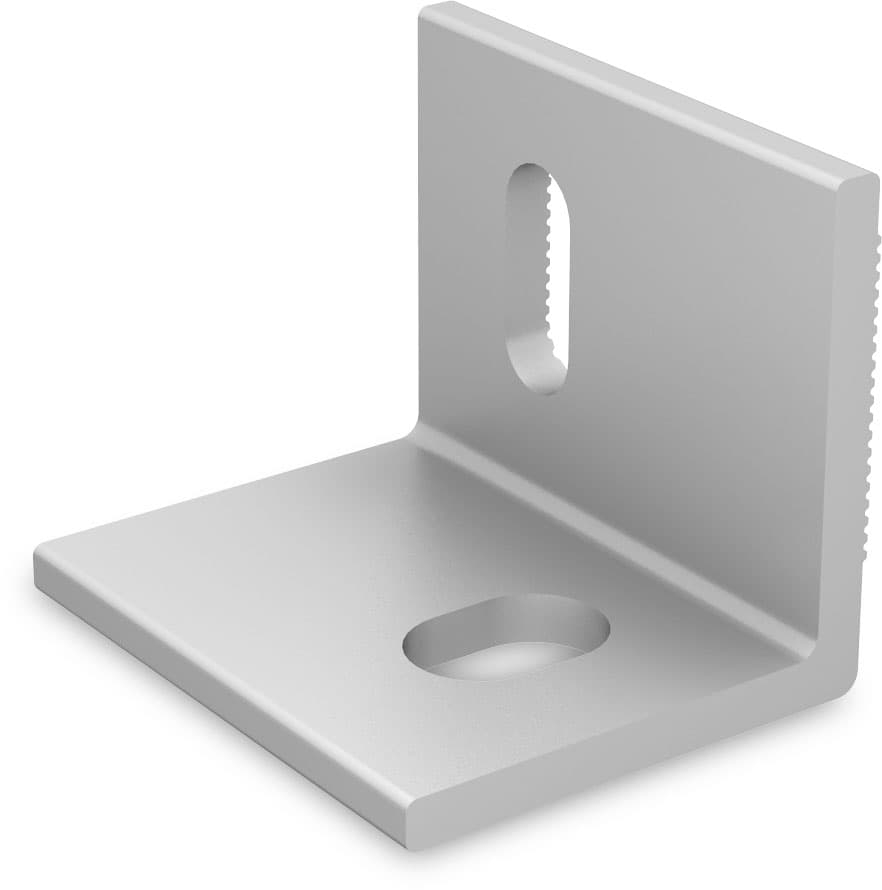

Piesa este fabricata din aluminiu EN AW 6063 T66. Are dimensiunile declarate de 55 x 45 x 45 mm, masa de 0,054 kg si orificiu destinat fixarii M12. Finisajul de suprafata este neprelucrat, iar configuratia in unghi drept include o zona cu fanta alungita pentru reglaj la montaj si o zona cu orificiu circular pentru prindere.

Montajul se realizeaza ca parte a unei structuri cu sina SingleRail, prin pozitionarea adaptorului pe elementul de fixare M12 si conectarea acestuia la sina conform configuratiei proiectului. Fanta de reglaj faciliteaza alinierea componentei inainte de strangerea finala. Elementele de fixare necesare trebuie alese corespunzator sistemului de acoperis, sinei si solutiei de ancorare utilizate.

Instalarea trebuie efectuata de personal calificat, cu respectarea instructiunilor sistemului de montaj, a cuplurilor de strangere prescrise si a cerintelor locale aplicabile. Inainte de montaj trebuie verificata compatibilitatea tuturor componentelor, capacitatea structurii suport si dimensionarea sistemului pentru incarcarile de vant si zapada specifice amplasamentului.

Intrebari frecvente

Pentru ce se foloseste adaptorul L M12?

Se foloseste pentru conectarea unei sine SingleRail la suruburi de ancorare sau elemente de fixare solara cu dimensiunea M12.

Din ce material este realizat adaptorul?

Este realizat din aluminiu EN AW 6063 T66.

Care sunt dimensiunile adaptorului?

Dimensiunile declarate sunt 55 x 45 x 45 mm, iar greutatea este de 0,054 kg.

Este compatibil cu orice sina fotovoltaica?

Este destinat utilizarii cu sina SingleRail. Compatibilitatea cu restul structurii si cu tipul de acoperis trebuie verificata in proiectul de montaj.

Este necesara verificarea structurii acoperisului?

Da. Fixarea trebuie dimensionata pentru structura suport si pentru incarcarile de vant si zapada specifice locatiei instalatiei.
