Descriere

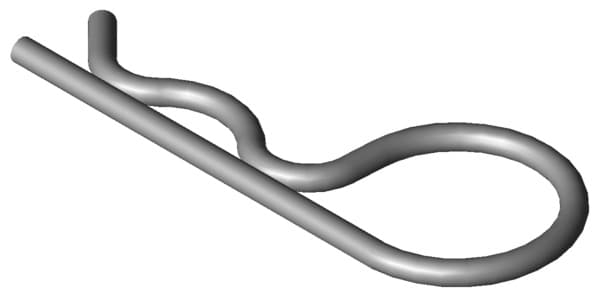

Agrafa elastica DIN 11024 este un accesoriu de fixare destinat structurilor de montaj pentru instalatii fotovoltaice. Forma sa elastica permite introducerea rapida intr-un bolt, pin sau orificiu compatibil, unde actioneaza ca element de siguranta impotriva desprinderii accidentale. Este prevazuta pentru utilizare in sistemul TiltUp Vento, destinat aplicatiilor fotovoltaice pe acoperis plat.

Componenta este fabricata din otel inoxidabil A2, echivalent AISI 304, cu suprafata electropolizata. Respecta forma DIN 11024 E si are o masa de aproximativ 7,31 g pe bucata. Dimensiunile nominale indicate pentru piesa sunt aproximativ 70 mm lungime si 3 mm diametru, fiind proiectata pentru montaj cu elementele de conectare compatibile ale structurii.

Montajul se realizeaza prin introducerea capatului drept al agrafei prin orificiul elementului de fixare compatibil, pana la pozitionarea completa. Elasticitatea zonei de retinere mentine piesa in pozitie si ajuta la blocarea mecanica a conexiunii. Pentru configuratiile de sistem unde este prevazuta, agrafa se utilizeaza impreuna cu pinii si profilele dedicate, conform instructiunilor de montaj ale structurii fotovoltaice.

Se recomanda instalarea exclusiv de catre personal calificat si verificarea compatibilitatii dintre agrafa, pin si profil inainte de montaj. Nu utilizati piese deformate, corodate sau deteriorate si nu inlocuiti elementele de fixare prevazute cu componente nevalidate pentru sistem. Produsul este marcat de producator ca articol in curs de retragere, de aceea disponibilitatea unei solutii compatibile trebuie verificata la proiectare sau la completarea unui sistem existent.

Intrebari frecvente

Pentru ce se utilizeaza agrafa elastica DIN 11024?

Se utilizeaza pentru asigurarea mecanica a unui pin, bolt sau alt element de conectare compatibil din structura de montaj fotovoltaic, reducand riscul desprinderii accidentale a conexiunii.

Din ce material este realizata agrafa?

Este realizata din otel inoxidabil A2, indicat ca AISI 304, cu suprafata electropolizata.

Este potrivita pentru sisteme fotovoltaice pe acoperis plat?

Da. Este indicata ca accesoriu pentru sistemul TiltUp Vento, utilizat la montajul instalatiilor fotovoltaice pe acoperis plat.

Care sunt dimensiunile aproximative ale piesei?

Piesa are aproximativ 70 mm lungime si un diametru nominal de aproximativ 3 mm, conform datelor tehnice disponibile pentru acest model.

Poate fi folosita cu orice pin sau surub?

Nu. Se foloseste numai cu elemente de conectare compatibile, prevazute in configuratia structurii, si se monteaza conform instructiunilor sistemului.
