Descriere

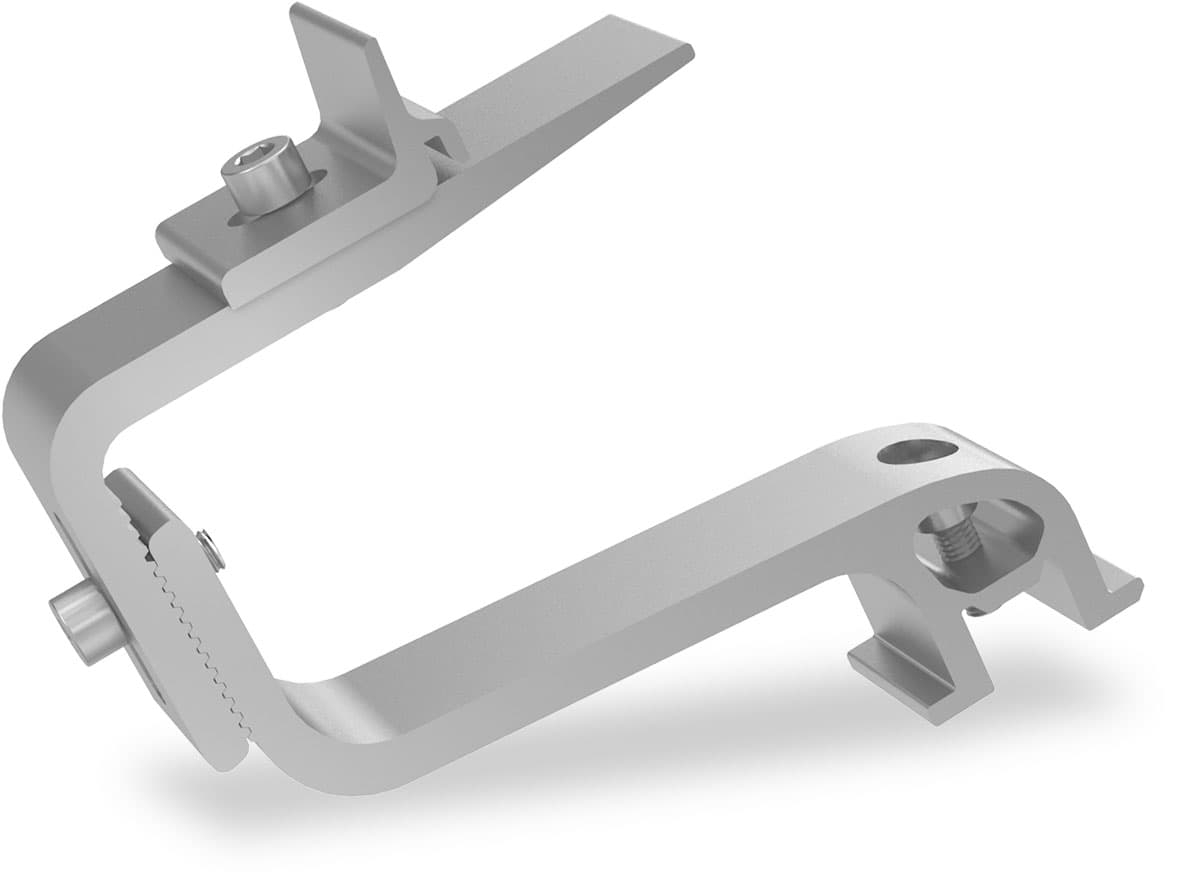

SingleBracket 4S este un brat suport pentru structuri fotovoltaice montate pe acoperis inclinat. Componenta este utilizata pentru crearea unui punct de sustinere suplimentar sau deplasat al carligului de acoperis, fiind utila in special in zonele de margine ale acoperisului si in dreptul obstacolelor precum ferestrele de mansarda sau lucarnele.

Bratul este realizat din aluminiu EN AW 6063 T66 si include elemente din otel inoxidabil A2. Constructia este ajustabila si include elementele necesare pentru conectarea la sina de montaj, inclusiv Climber si surub cu cap cilindric. Este destinat utilizarii in sistemul de montaj SingleRail.

Montajul se realizeaza impreuna cu placa SingleBoard 3S 4S, care permite pozitionarea bratului intre doi capriori. Solutia ajuta la adaptarea structurii de sustinere atunci cand pozitia standard a carligului nu poate fi folosita sau cand este necesara adaugarea unui punct de prindere in configuratia campului fotovoltaic.

Produsul este un element de structura si trebuie selectat numai in cadrul unui proiect calculat pentru acoperisul, tipul invelitorii, sarcinile de vant si zapada si configuratia modulelor. Instalarea trebuie efectuata de personal calificat, cu respectarea instructiunilor de montaj ale sistemului, a distantei fata de invelitoare si a cerintelor locale privind siguranta lucrului la inaltime.

Intrebari frecvente

La ce foloseste bratul suport SingleBracket 4S?

Este utilizat pentru a crea un punct suplimentar sau deplasat de sustinere pentru carligul de acoperis, in special la marginea acoperisului sau in zone cu obstacole.

Cu ce componente se monteaza?

Se foloseste impreuna cu placa SingleBoard 3S 4S si este destinat sistemului de sine SingleRail.

Este potrivit pentru acoperis plat?

Nu. Componenta este destinata structurilor fotovoltaice instalate pe acoperisuri inclinate.

Poate fi montat fara proiectarea structurii?

Nu. Pozitionarea si numarul pieselor trebuie stabilite in functie de tipul acoperisului, structura capriorilor, incarcarile locale si configuratia campului fotovoltaic.

Ce materiale sunt utilizate?

Bratul este realizat din aluminiu EN AW 6063 T66, cu elemente de fixare din otel inoxidabil A2.
